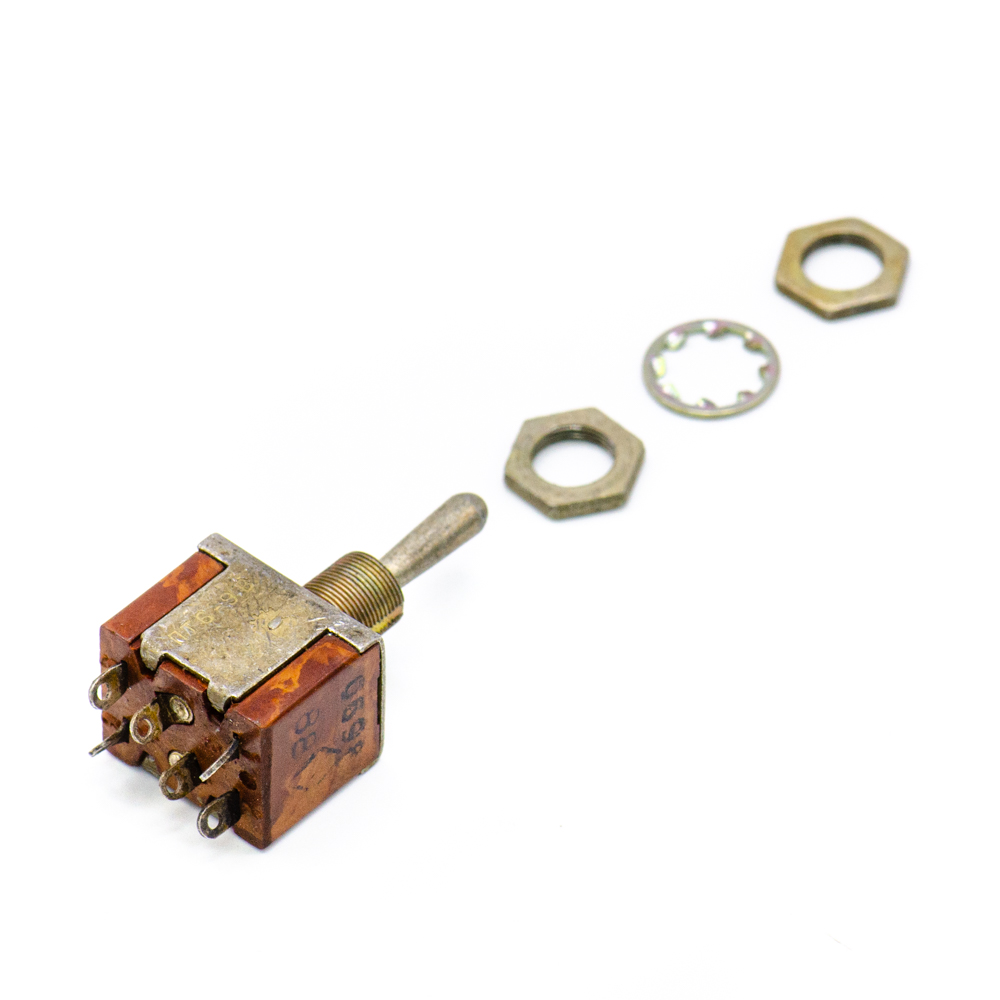

ПТ6-9В on-off-(on), 4A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, УС0.360.063ТУ, 1992 (арт. KT-4095)

4 A; 250 V; on-off-(on); DP3T; УС0.360.063ТУ
РОССИЯ
Артикул (ID): KT-4095
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1992-1998
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ УС0.360.063ТУ
Подробная документация
Аналоги и альтернативы
ID: 513052
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПТ6-9В Тумблер двухполюсный – перекидной переключатель без протектора с фиксацией ручки управления в одном крайнем и среднем положении. Структура условного обозначения: ПТ – тип тумблера; 6 – порядковый номер разработки; 9-конструктивное исполнение; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ6-9В on-off-(on), 4A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, УС0.360.063ТУ, 1992
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования УС0.360.063ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 15,58
Наличие паспорта - этикетки нет
Транслитерация PT6-9V on-off-(on), 4A (Amps) 250V (Volts) Two-pole toggle switch, soldering, US0.360.063TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ6
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 3 положения
Электрическая схема контактовi DP3T

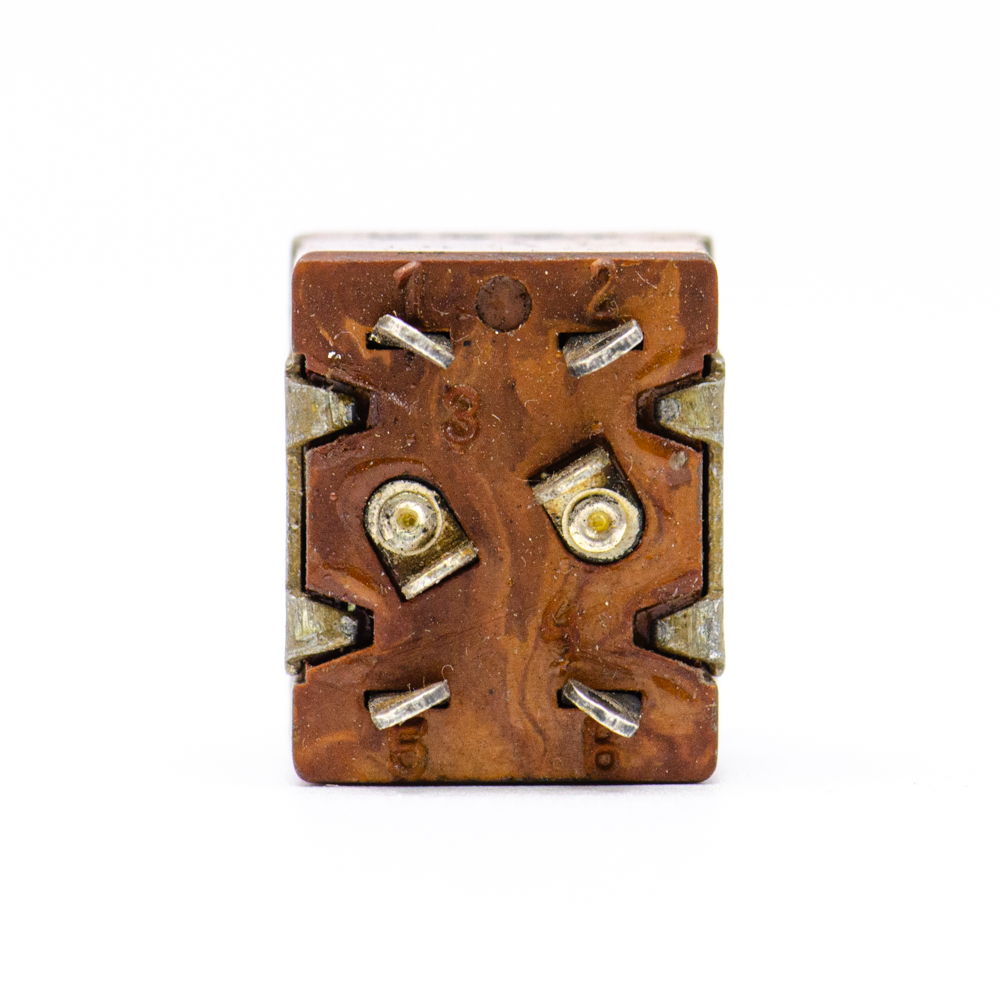

Электрическая схема коммутации полож.1 (-); полож. 2 (3-5; 4-6); полож.3 (1-3; 2-4)
Алгоритм работыi on-off-(on)
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 8,2 mm
Диаметр установочного отверстия 8,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 19 mm)
Наличие протектора нет

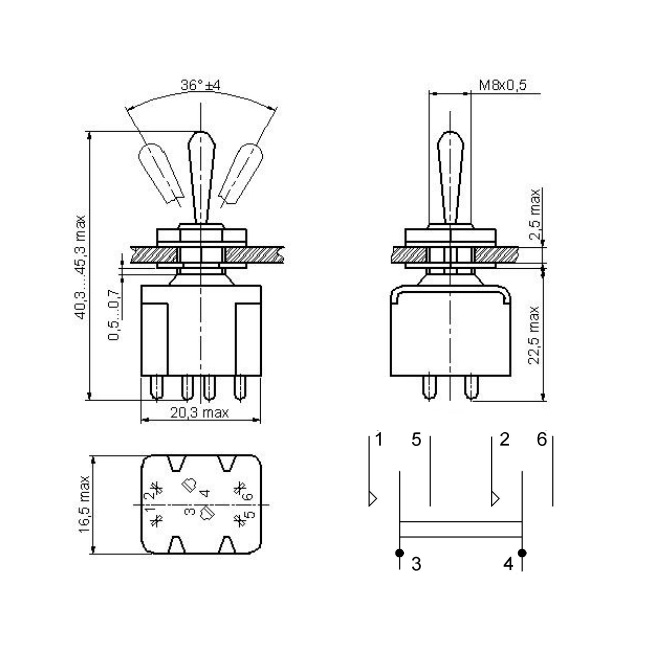

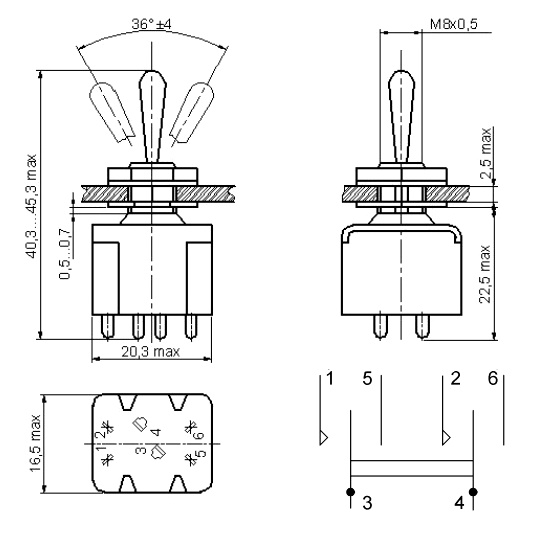

Габаритные размеры L*W*H 20,3x16,5x45,3 mm
Длина корпуса 20,3 mm
Ширина корпуса 16,5 mm
Высота корпуса 20 mm
Фактическая маркировка ПТ6-9В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ6..., П2Т-21...,УПТр05...

Технические характеристики

Номинальный ток 4 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,9 - 24,6 N
Максимальная коммутир.мощность 150 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1200 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
ПТ6-9В on-off-(on), 4A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, УС0.360.063ТУ, 1992   (datasheet)

Функциональные аналоги

П2Т-21 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022, фото
Артикул (ID): ZP-4025
П2Т-21 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022
  • 500.85 ₽ 1 шт.
  • 500.85 ₽ от 10 шт.
  • 500.85 ₽ от 100 шт.

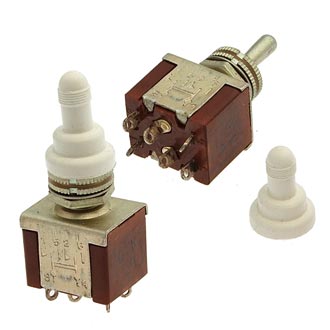

ПТ6-11В on-off-(on), 4A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, УВМК.642268.000ТУ, фото
