ПТ33-6 on-off, 0,1A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ОЮ0.360.109ТУ. (арт. ZA-8786)

250 V; on-off; ОЮ0.360.109ТУ
СССР
Артикул (ID): ZA-8786
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮ0.360.109ТУ
Подробная документация
ID: 419732
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПТ33-6 Микротумблер двухполюсный – перекидной миниатюрный тумблер (два фиксированных положения) для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. В пластмассовом корпусе с пластмассовой ручкой- толкателем. Структура условного обозначения: ПТ - обозначение типа тумблера; 33 – порядковый номер разработки; 6 – типономинал, определяющий способ крепления, вид выводов и цвет ручки (крепление пайкой, вывода с одной стороны, черная ручка). Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ33-6 on-off, 0,1A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ОЮ0.360.109ТУ.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ОЮ0.360.109ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 1,37
Наличие паспорта - этикетки нет
Транслитерация PT33-6 on-off, 0.1A (Amps) 250V (Volts) Two-pole toggle switch, soldering, OY0.360.109TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ33
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (-)
Алгоритм работыi on-off
Метод монтажа механический в плату
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса белый
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 16 mm)
Наличие протектора нет

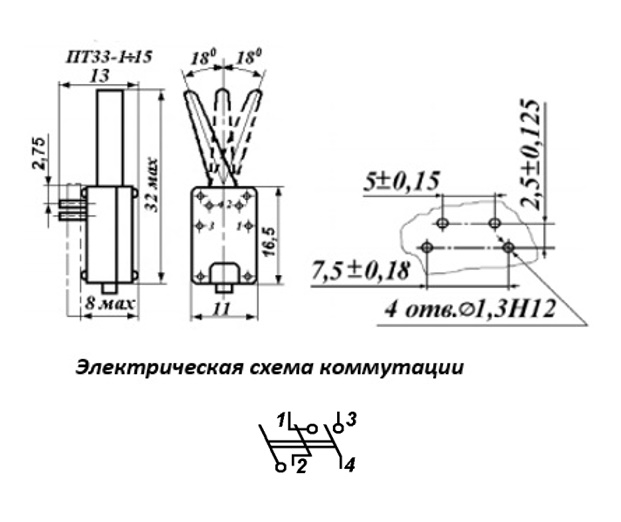

Габаритные размеры L*W*H 11х13х32,5 mm
Длина корпуса 8 mm
Ширина корпуса 8 mm
Высота корпуса 16,5 mm
Фактическая маркировка ПТ33-6
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ33..., ПТ55...

Технические характеристики

Номинальный ток 0,1 A
Номинальное напряжение 250 V
Усилие или момент переключения 0,4 - 3 N
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 30 000 переключений
Минимальная наработка 10 000 час.
ПТ33-6 on-off, 0,1A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ОЮ0.360.109ТУ.   (datasheet)
