ППВН on-off-on, 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 8Ю0.360.049ТУ. (арт. ZQ-6572)

СССР
Артикул (ID): ZQ-6572
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 8Ю0.360.049ТУ
Подробная документация
ID: 526950
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ППВН Тумблер однополюсный - переключатель перекидной с замкнутым выводом в нейтрали герметизированный однополюсный. Предназначены для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками в различных климатических условиях. Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ППВН on-off-on, 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 8Ю0.360.049ТУ.
Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна изготовления СССР
Нормы и требования 8Ю0.360.049ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 98
Наличие паспорта - этикетки нет
Транслитерация PPVN on-off-on, 15A (Amps) 27V (Volts) Single-pole toggle switch, screw, 8U0.360.049TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ППВН
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi DP3T
Электрическая схема коммутации полож.1(10-1); полож.2(10-2); полож.3(10-3)
Алгоритм работыi on-off-on
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)

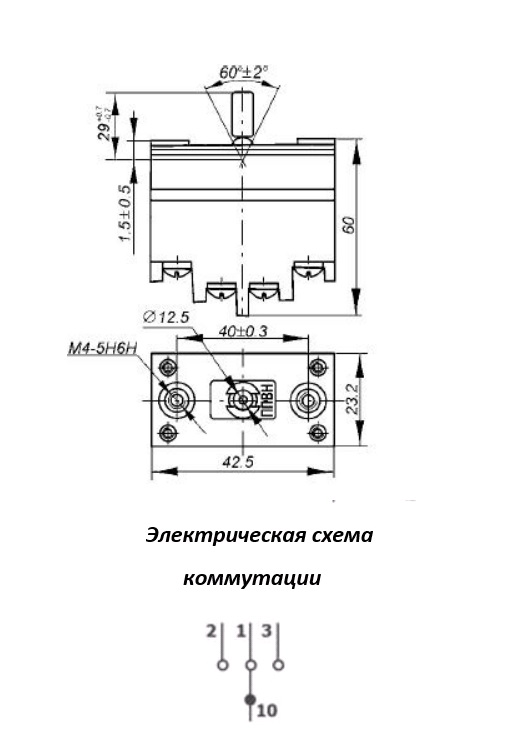

Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 27 mm)
Наличие протектора нет
Габаритные размеры L*W*H 42,5х23,5х87 mm
Длина корпуса 42,5 mm
Ширина корпуса 23,5 mm
Высота корпуса 60 mm
Фактическая маркировка ППВН
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии 2ППВН..., KN3...

Технические характеристики

Номинальный ток 27 V
Номинальное напряжение 250 V
Усилие или момент переключения 4,9 - 24,5 N
Сопротивление контактов не более 50 mΩ

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 10 лет
Ресурс 20 000 переключений
Минимальная наработка 10 000 час.
ППВН on-off-on, 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 8Ю0.360.049ТУ.   (datasheet)
