ПНГ-15 (on)-off-(on), 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 7ШО.360.000ТУ (арт. ZA-8766)

27 V; (on)-off-(on); 7ШО.360.000ТУ
СССР
Артикул (ID): ZA-8766
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 7ШО.360.000ТУ
Подробная документация
ID: 531433
На складе 17 шт
  • Цена от
    Включая НДС
     2818.22 ₽
  • 1 шт 2818.22 ₽
Количество
Быстрый заказ

ПНГ-15 Тумблер однополюсный - переключатель герметизированный. Предназначен для коммутации электрических цепей постоянного тока с активной и индуктивной нагрузками. Структура условного обозначения: ПНГ - переключатель нажимной герметизированный однополюсный; 15 - условная характеристика. Используется для работы в качестве переключателей в авиационной технике в составе бортового радиотехнического оборудования. Вся дополнительная информация находится во вложении, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПНГ-15 (on)-off-(on), 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 7ШО.360.000ТУ
Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна изготовления СССР
Нормы и требования 7ШО.360.000ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 49
Наличие паспорта - этикетки нет
Транслитерация PNG-15 (on)-off-(on), 15A(Amp) 27V(Volt) Single-pole toggle switch, screw, 7ShO.360.000TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПНГ-15
Число полюсов однополюсный
Наличие фиксации нет фиксации
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi SP3T
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический под винт (клемма кольцевая или вилочная)
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры 25 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 18,8 mm)
Наличие протектора нет

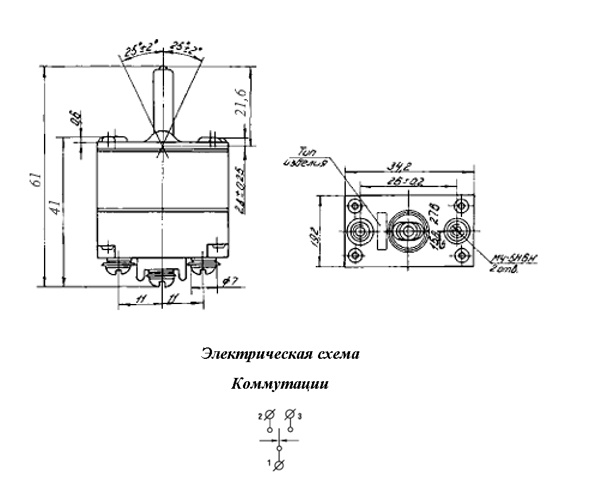

Габаритные размеры L*W*H 34,2х19,2х61 mm
Длина корпуса 34,2 mm
Ширина корпуса 19,2 mm
Высота корпуса 37 mm
Дополнительные характеристики герметизированный
Фактическая маркировка ПНГ-15
Рабочее положение любое
Другие наименования переключатель, переключатель нажимной, пакетный переключатель, тумблер...

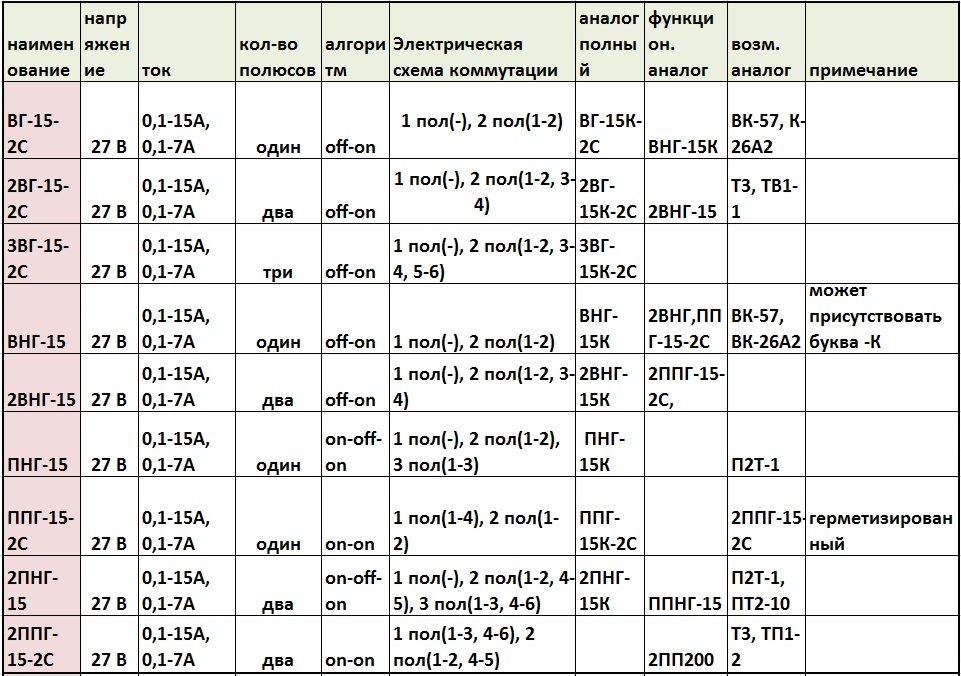

Аналогичные серии ПНГ-15..., ВНГ-15...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 27 V
Допустимая перегрузка по току 30 A
Усилие или момент переключения 5,9 - 24,5 N

Условия эксплуатации

Степень защиты IPi IP30
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi О - общеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 8 лет
Ресурс 30 000 переключений
ПНГ-15 (on)-off-(on), 15A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, 7ШО.360.000ТУ   (datasheet)
