П2Т-9 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ. (арт. ZR-0390)

(on)-off-on; DP3T; АГ0.360.406ТУ
РОССИЯ
Артикул (ID): ZR-0390
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.406ТУ
Подробная документация
Аналоги и альтернативы
ID: 240934
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

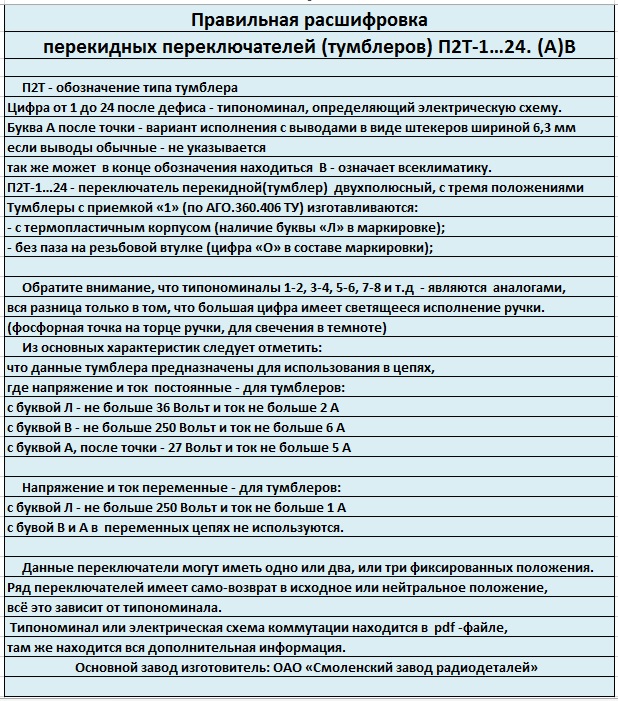

П2Т-9 Тумблер двухполюсный - перекидной переключатель с фиксацией ручки управления в двух положениях. Структура условного обозначения: П2Т – тип тумблера; 9 – типономинал, определяющий электрическую схему и исполнение ручки; климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Т-9 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ.
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.406ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 30
Наличие паспорта - этикетки нет
Транслитерация P2T-9 (on)-off-on, 6A (Amps) 250V (Volts) Two-pole toggle switch, soldering, AG0.360.406TU
Вид упаковки картонная коробка (28шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П2Т-9
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 3 положения

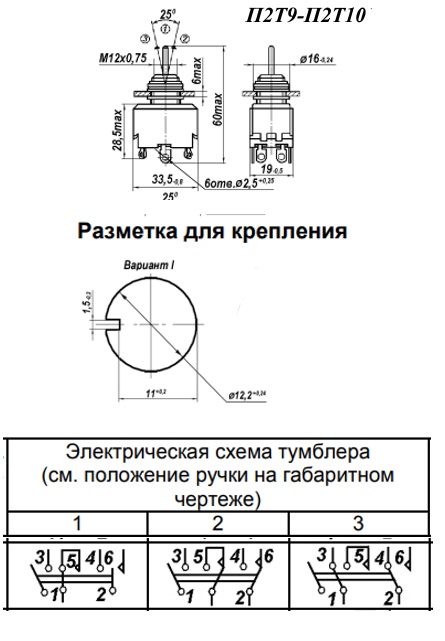

Электрическая схема контактовi DP3T
Электрическая схема коммутации полож.1(-); полож.2(1-5; 2-6); полож.3(1-3; 2-4)
Алгоритм работыi (on)-off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 23 mm)
Наличие протектора нет
Габаритные размеры L*W*H 33,5х19х60 mm
Длина корпуса 33,5 mm
Ширина корпуса 19 mm
Высота корпуса 25 mm
Фактическая маркировка П2Т-9
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии П2Т..., KN3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,5 - 30 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 150 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений
П2Т-9 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ.   (datasheet)

Полные аналоги

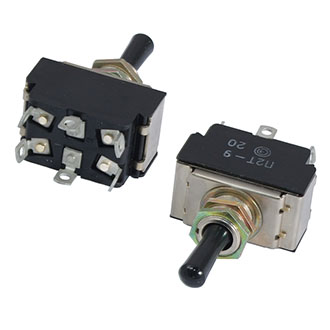

П2Т-9 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2021г, фото
Артикул (ID): ZO-4293
П2Т-9 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2021г

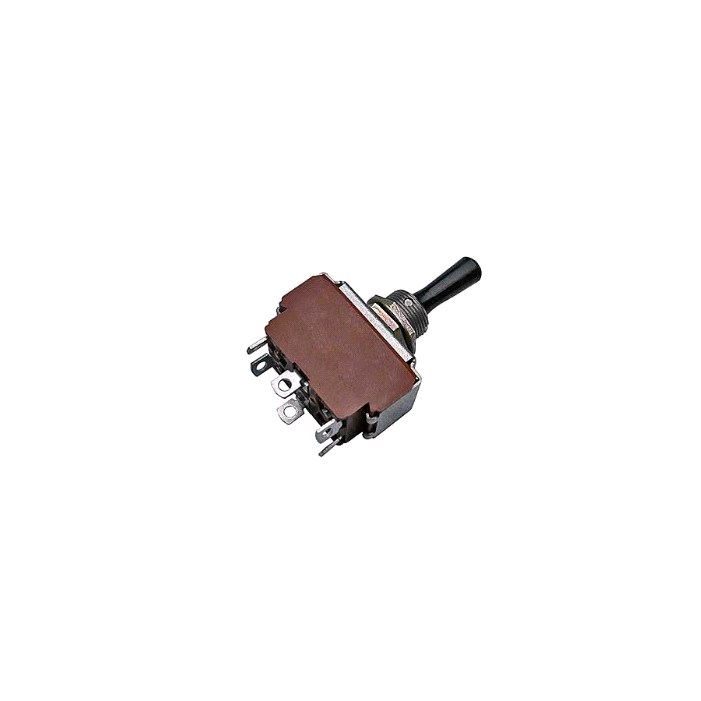

УПТр05-09-2 ПРАО "ЗАВОД "ЛТАВА", фото
УПТр05-09-2 ПРАО "ЗАВОД "ЛТАВА"

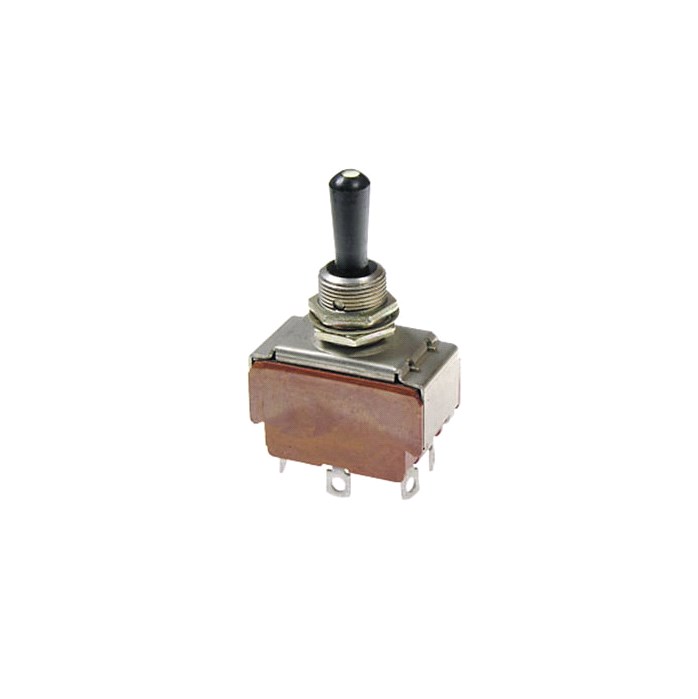

П2Т-10В ОАО «Смоленский завод радиодеталей», фото
П2Т-10В ОАО «Смоленский завод радиодеталей»

Функциональные аналоги

KN3(C)-203 on-off-on, 6А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): ZE-180
KN3(C)-203 on-off-on, 6А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI
  • 68.33 ₽ 1 шт.
  • 68.33 ₽ от 10 шт.
  • 68.33 ₽ от 100 шт.
KN3(B)-213(А) on-off-(on), 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): OP-1718
KN3(B)-213(А) on-off-(on), 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI
П2Т-9КВ ОАО «Смоленский завод радиодеталей», фото
П2Т-9КВ ОАО «Смоленский завод радиодеталей»

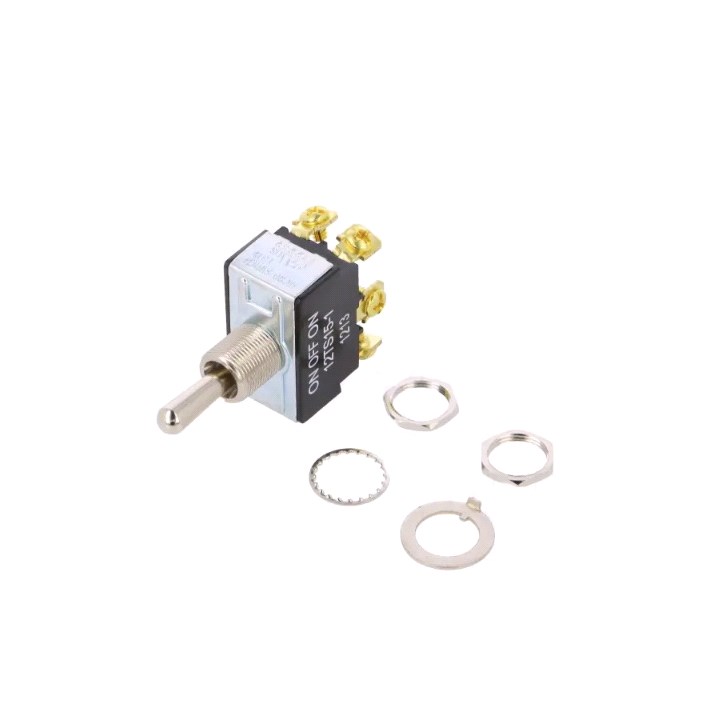

12TS15-1 HONEYWELL, фото
12TS15-1 HONEYWELL

Возможные аналоги

П2Т-3 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ, фото
Артикул (ID): TN-8216
П2Т-3 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ
  • 374 ₽ 1 шт.

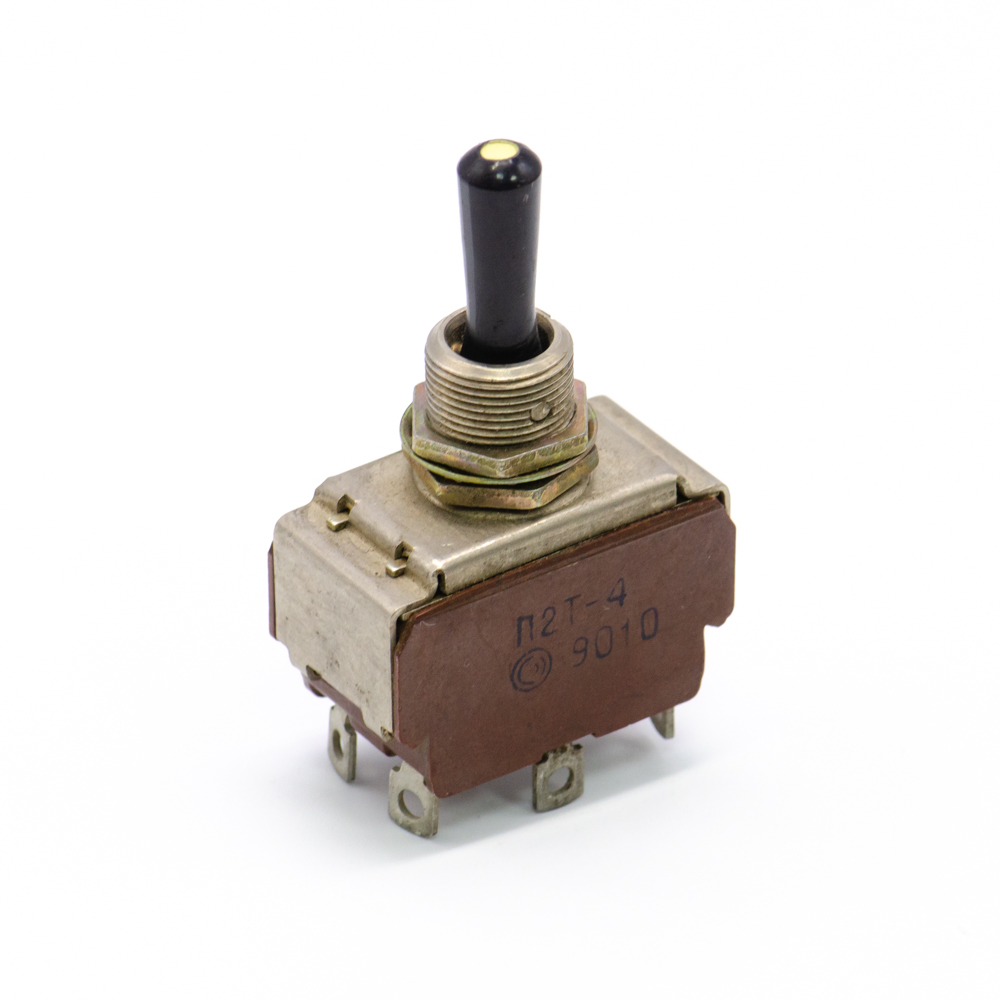

П2Т-4 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ, фото
Артикул (ID): TN-2697
П2Т-4 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ
  • 315 ₽ 1 шт.

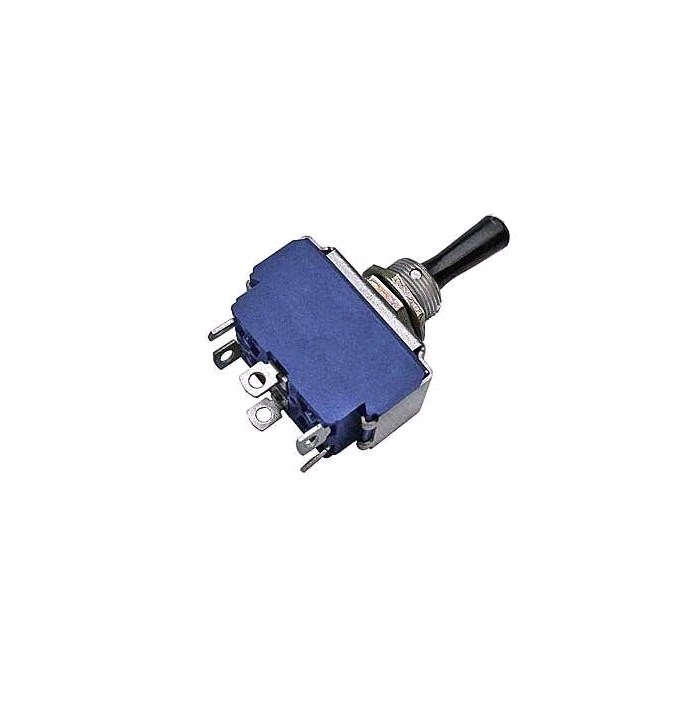

П2Т-9Л ОАО «Смоленский завод радиодеталей», фото
