П2Т-22 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022 (арт. ZP-4086)

on-off-(on); DP3T; АГ0.360.406ТУ
РОССИЯ
Артикул (ID): ZP-4086
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.406ТУ
Подробная документация
Аналоги и альтернативы
ID: 400320
На складе 142 шт
  • Цена от
    Включая НДС
     500.85 ₽
  • 1 шт 500.85 ₽
Количество
Быстрый заказ

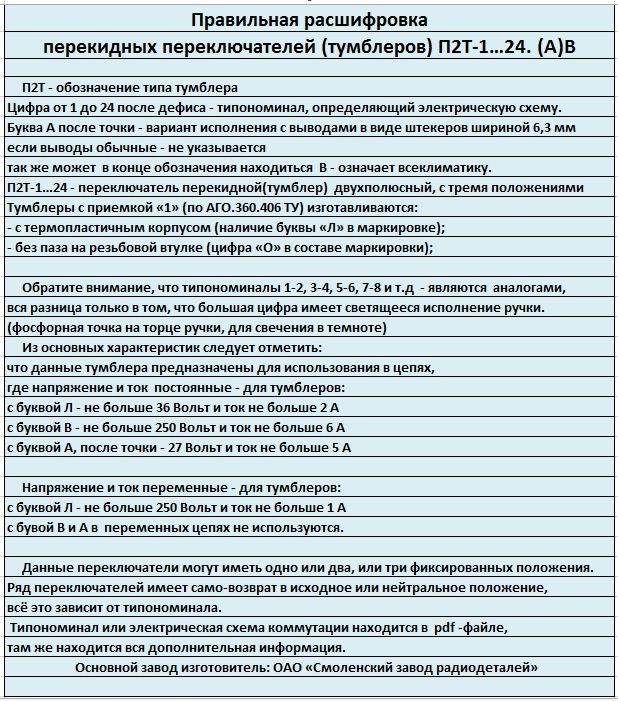

П2Т-22 Тумблер двухполюсный - перекидной переключатель c фиксацией ручки управления в среднем и одном крайнем положениях. Структура условного обозначения: П2Т – тип тумблера; 22 – типономинал, определяющий электрическую схему и исполнение ручки (светящаяся); климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Т-22 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.406ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 30
Наличие паспорта - этикетки нет
Транслитерация P2T-22 on-off-(on), 6A (Amps) 250V (Volts) Two-pole toggle switch, soldering, AG0.360.406TU
Вид упаковки картонная коробка (28шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П2Т-22
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi DP3T
Электрическая схема коммутации полож.1(1-5; 2-6); полож.2(1-5; 2-6); полож.3(1-3; 2-4)
Алгоритм работыi on-off-(on)
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка светящаяся (длина 23 mm)
Наличие протектора нет

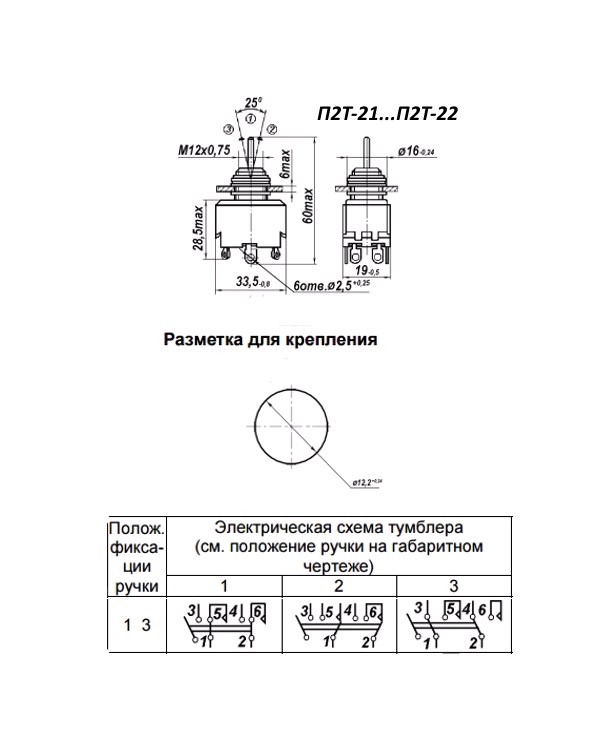

Габаритные размеры L*W*H 33,5х19х60 mm
Длина корпуса 33,5 mm
Ширина корпуса 19 mm
Высота корпуса 25 mm
Фактическая маркировка П2Т-22
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии П2Т..., KN3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,5 - 30 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 150 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 10 лет
Ресурс 5000 переключений
П2Т-22 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022   (datasheet)

Полные аналоги

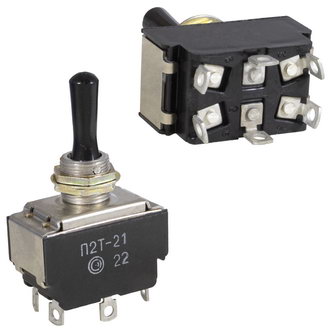

П2Т-21 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022, фото
Артикул (ID): ZP-4025
П2Т-21 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022
  • 500.85 ₽ 1 шт.
  • 500.85 ₽ от 10 шт.
  • 500.85 ₽ от 100 шт.
П2Т-22 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, фото
Артикул (ID): OP-1609
П2Т-22 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ
  • 293 ₽ 1 шт.
УПТр05-22-2 ПРАО "ЗАВОД "ЛТАВА", фото
УПТр05-22-2 ПРАО "ЗАВОД "ЛТАВА"
П2Т-22В ОАО «Смоленский завод радиодеталей», фото
П2Т-22В ОАО «Смоленский завод радиодеталей»

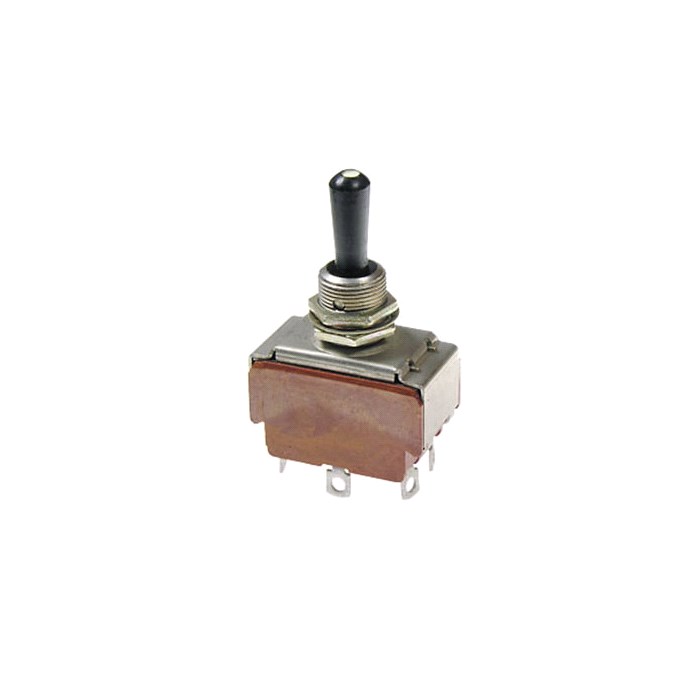

П2Т-21В ОАО «Смоленский завод радиодеталей», фото
П2Т-21В ОАО «Смоленский завод радиодеталей»

Функциональные аналоги

KN3(B)-203P(A) on-off-on, 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, RUICHI., фото
Артикул (ID): ZE-172
KN3(B)-203P(A) on-off-on, 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, RUICHI.
  • 142.35 ₽ 1 шт.
  • 142.35 ₽ от 10 шт.
  • 142.35 ₽ от 100 шт.

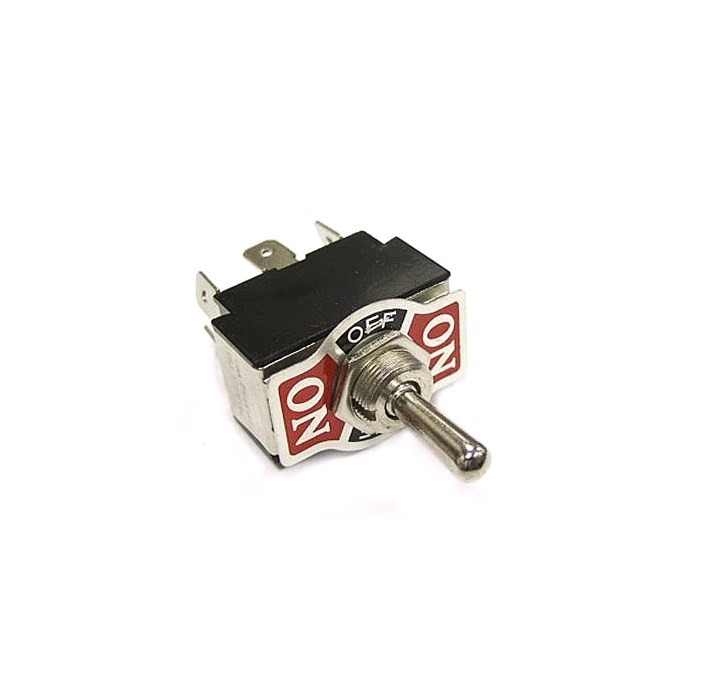

KN3(B)-203P Jietong Switch , фото
KN3(B)-203P Jietong Switch

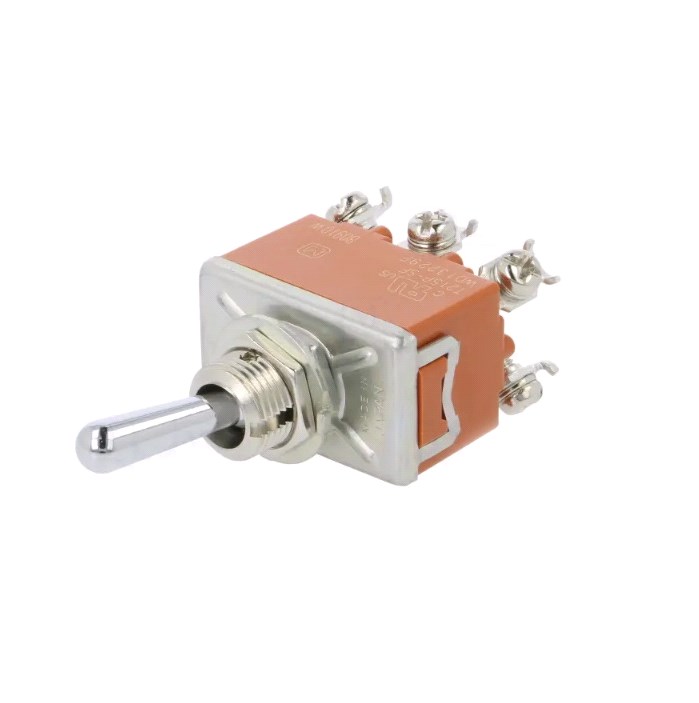

T215PSULCSAFJ PANASONIC, фото
T215PSULCSAFJ PANASONIC

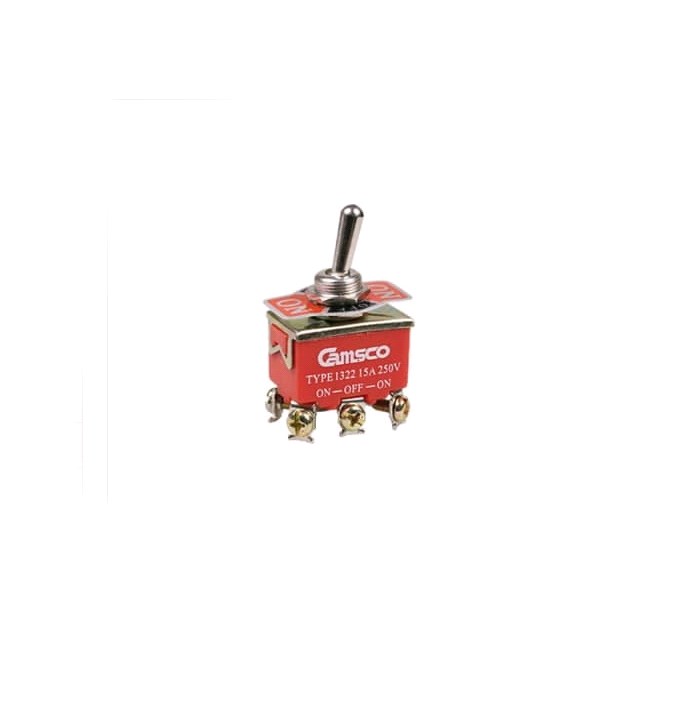

SS-322-3W Camsco, фото
SS-322-3W Camsco

Возможные аналоги

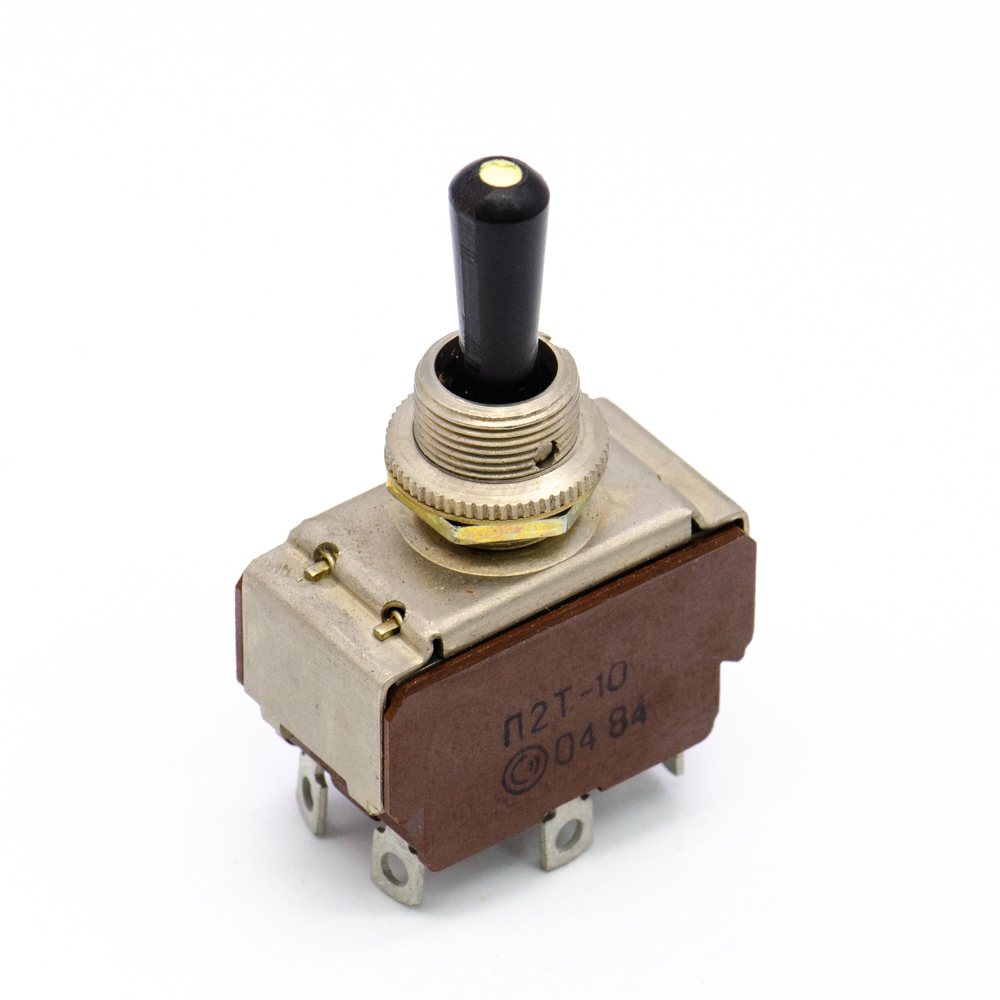

П2Т-10 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, фото
Артикул (ID): TD-4014
П2Т-10 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ
  • 405 ₽ 1 шт.
KN3(C)-203(A) on-off-on, 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): OP-1701
KN3(C)-203(A) on-off-on, 10А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI

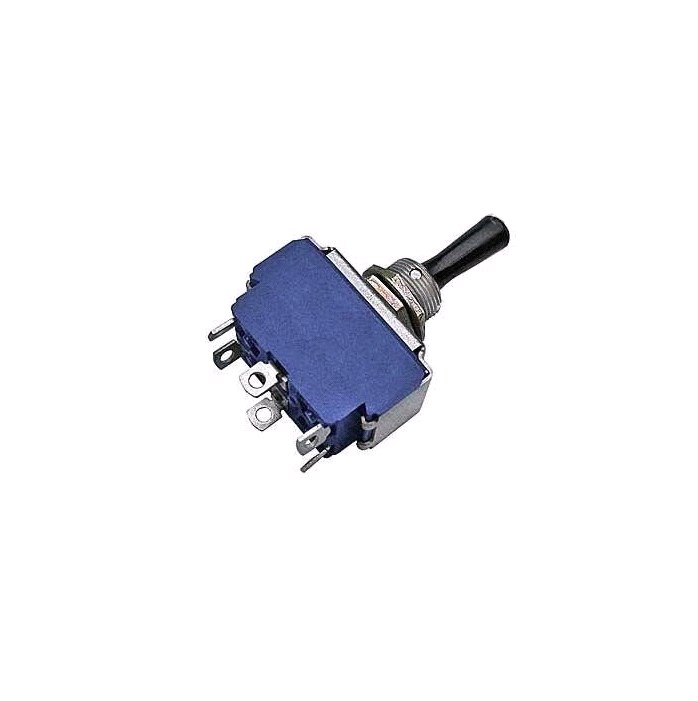

П2Т-21Л ОАО «Смоленский завод радиодеталей», фото
П2Т-21Л ОАО «Смоленский завод радиодеталей»

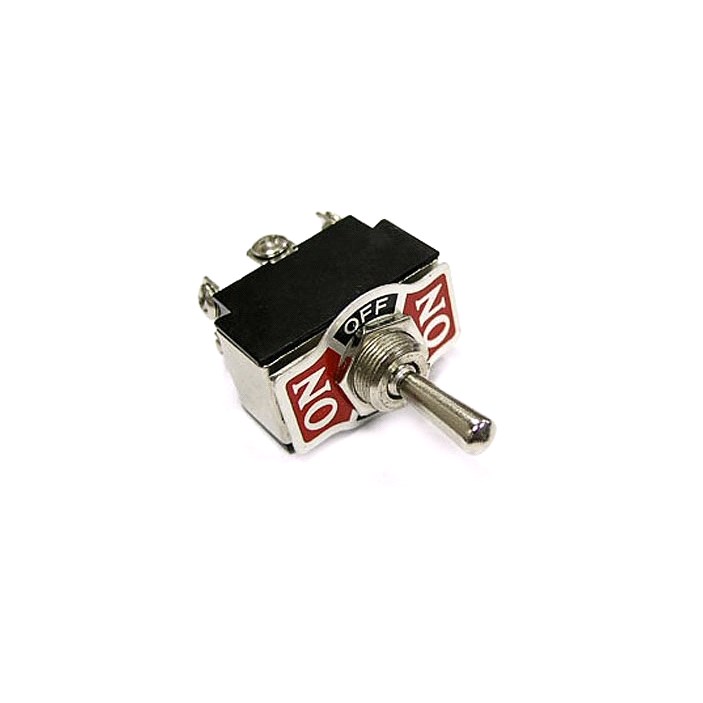

TS-19 NINIGI, фото
