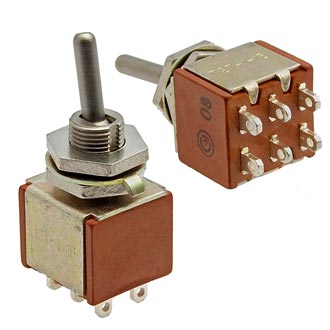

П2Т-1-1В on-on, 5A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.408ТУ (арт. ZA-8762)

5 A; 250 V; on-on; DPDT; АГ0.360.408ТУ
РОССИЯ
Артикул (ID): ZA-8762
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.408ТУ
Подробная документация
ID: 418763
На складе 2078 шт
  • Цена от
    Включая НДС
     923.9 ₽
  • 1 шт 923.9 ₽
Количество
Быстрый заказ

П2Т-1-1В Микротумблер двухполюсный – перекидной миниатюрный переключатель с ручным рычажным приводом, фиксация ручки в дух положениях. Структура условного обозначения: П2Т-1 – обозначение серии и типа тумблера; 1 – типономинал, определяющий электрические режимы коммутации; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 5 А. Применяется для работы в электрических цепях постоянного и переменного тока в радиоэлектронной, приборной и спецаппаратуре. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Т-1-1В on-on, 5A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.408ТУ
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.408ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 6
Наличие паспорта - этикетки нет
Транслитерация P2T-1-1V on-on, 5A (Amps) 250V (Volts) Two-pole micro toggle switch, soldering, AG0.360.408TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П2Т-1-1
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-3; 2-5); пол. 2 (1-4; 2-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 6,2 mm
Диаметр установочного отверстия 6,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 9 mm)
Наличие протектора нет

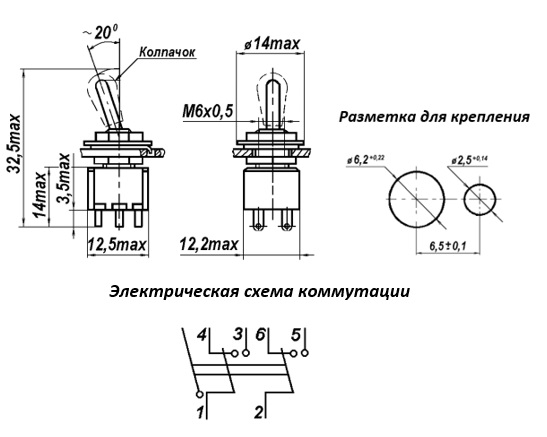

Габаритные размеры L*W*H 12,5х12,2х32,5 mm
Длина корпуса 12,5 mm
Ширина корпуса 12,2 mm
Высота корпуса 10,5 mm
Фактическая маркировка П2Т-1-1В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ69-2..., УПТр02-2..., MTS202..., SMTS202...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,7 - 16 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 10000 переключений
П2Т-1-1В on-on, 5A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.408ТУ   (datasheet)
