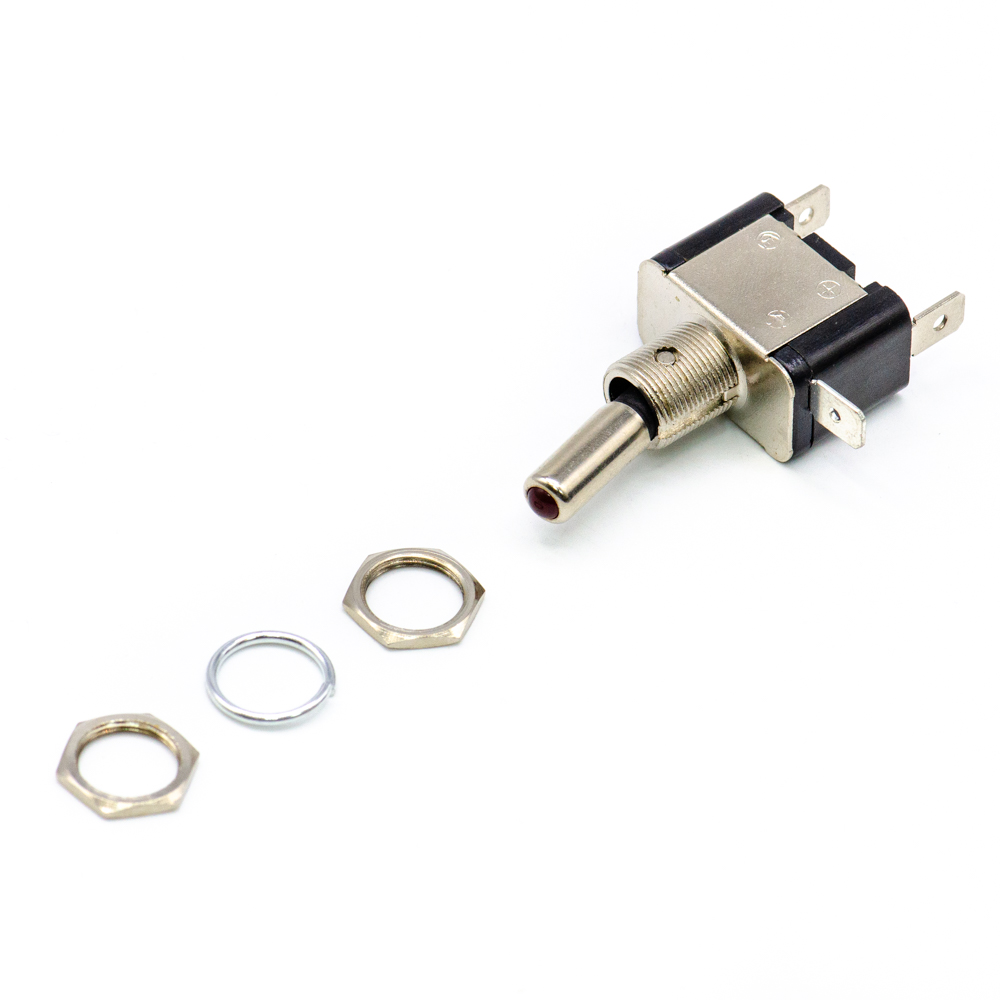

ASW-07D-R on-off, 20А(Ампер) 12V(Вольт) Тумблер однополюсный, клемма. RUICHI. (арт. TB-6001)

25 A; 12 V; on-off; SPST; -
КИТАЙ
Артикул (ID): TB-6001
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 526028
На складе 3 шт
  • Цена от
    Включая НДС
     234 ₽
  • 1 шт 234 ₽
Количество
Быстрый заказ

ASW-07D-R Тумблер типа "Automotive switch" – автомобильный тумблер-переключатель. Структура условного обозначения: ASW – серия тумблера; 07 – номер продукта; D – наличие подсветки; R - цвет подсветки (красный цвет индикатора). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ASW-07D-R on-off, 20А(Ампер) 12V(Вольт) Тумблер однополюсный, клемма. RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 23
Наличие паспорта - этикетки нет
Транслитерация ASW-07D-R on-off, 20A (Amps) 12V (Volts) Single-pole toggle switch, terminal. RUICHI
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ASW-07D
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация красная (светящийся глазок)
Количество положений 2 положения
Электрическая схема контактовi SPST
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (-)
Алгоритм работыi on-off
Метод монтажа механический на панель
Метод монтажа электрический пайка, клемма
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ni (никель)

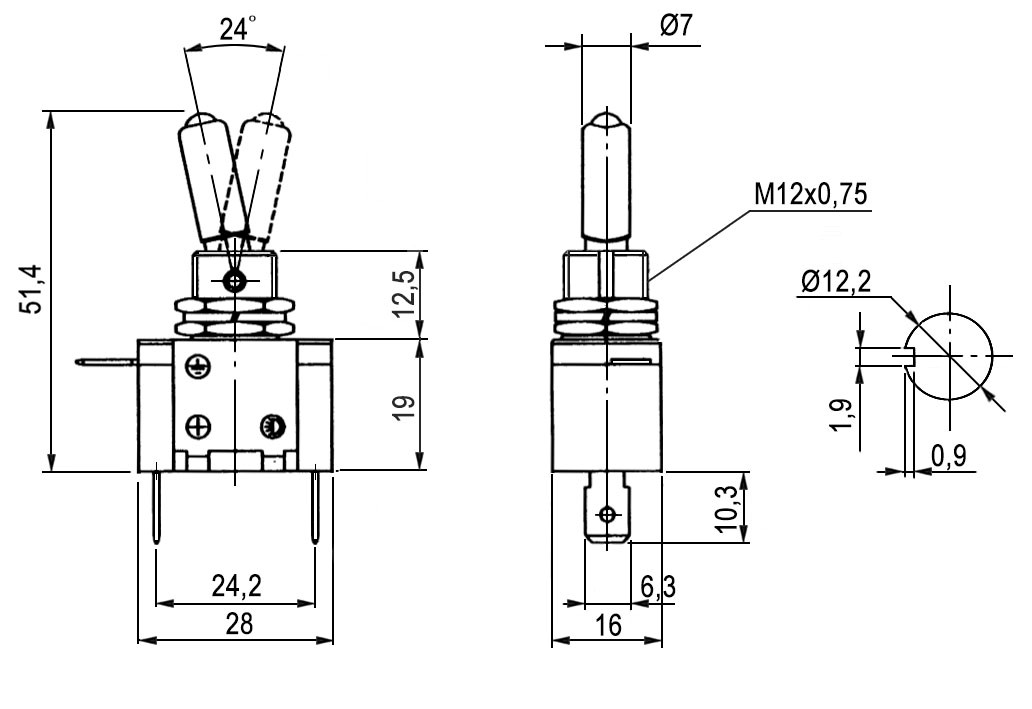

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса пластик
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 19,9 mm)
Наличие протектора нет
Габаритные размеры L*W*H 28x16x61,7 mm
Длина корпуса 28 mm
Ширина корпуса 16 mm
Высота корпуса 19 mm
Фактическая маркировка 20A 12V
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии KN3...

Технические характеристики

Номинальный ток 25 A
Номинальное напряжение 12 V
Максимальная коммутир.мощность 300 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 100 MΩ (min 500 V DC)
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -25 до +85 °С
Макс. срок хранения 10 лет
Ресурс 10000 переключений
Минимальная наработка 10 000 час.
ASW-07D-R on-off, 20А(Ампер) 12V(Вольт) Тумблер однополюсный, клемма. RUICHI.   (datasheet)

Функциональные аналоги

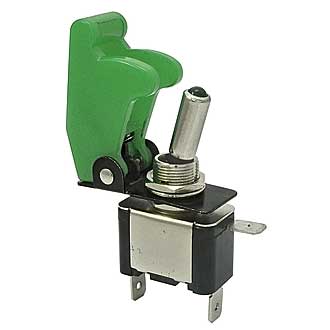

ASW-07D G-LED SAC-01 GREEN on-off, 25А(Ампер) 12V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZE-189
ASW-07D G-LED SAC-01 GREEN on-off, 25А(Ампер) 12V(Вольт) Тумблер однополюсный, пайка, RUICHI
  • 204.12 ₽ 1 шт.
  • 204.12 ₽ от 10 шт.
  • 204.12 ₽ от 100 шт.

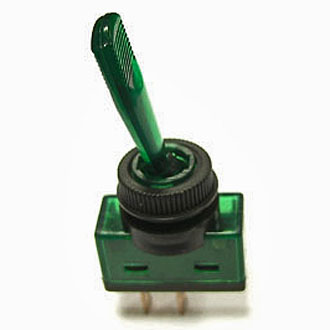

ASW-13-101-G on-off, 20А(Ампер) 12V(Вольт) Тумблер однополюсный, клеммы, RUICHI, фото
Артикул (ID): ZC-2911
ASW-13-101-G on-off, 20А(Ампер) 12V(Вольт) Тумблер однополюсный, клеммы, RUICHI
  • 54.33 ₽ 1 шт.
  • 54.33 ₽ от 10 шт.
  • 54.33 ₽ от 100 шт.

Возможные аналоги

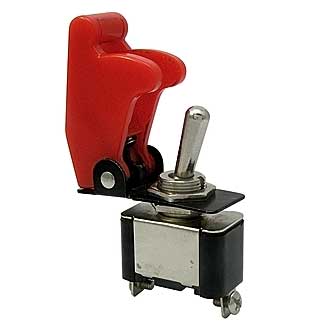

KN3(A)-101-SAC-01-RED on-off, 6А(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI, фото
Артикул (ID): ZE-191
KN3(A)-101-SAC-01-RED on-off, 6А(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI
  • 126.69 ₽ 1 шт.
  • 126.69 ₽ от 10 шт.
  • 126.69 ₽ от 100 шт.

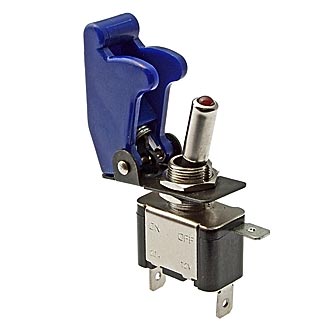

ASW-07D R-LED SAC-01 BLUE on-off, 25А(Ампер) 12V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZU-1344
ASW-07D R-LED SAC-01 BLUE on-off, 25А(Ампер) 12V(Вольт) Тумблер однополюсный, пайка, RUICHI
  • 259.65 ₽ 1 шт.
  • 259.65 ₽ от 10 шт.
  • 259.65 ₽ от 100 шт.

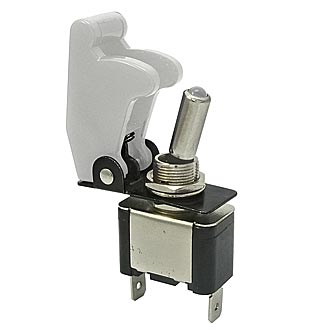

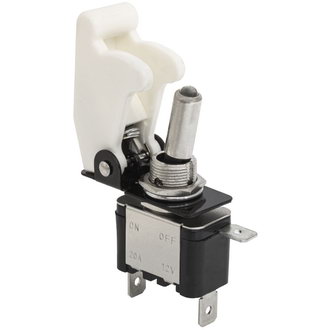

ASW-07D W-LED SAC-01 White on-off, 25А(Ампер) 12V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
