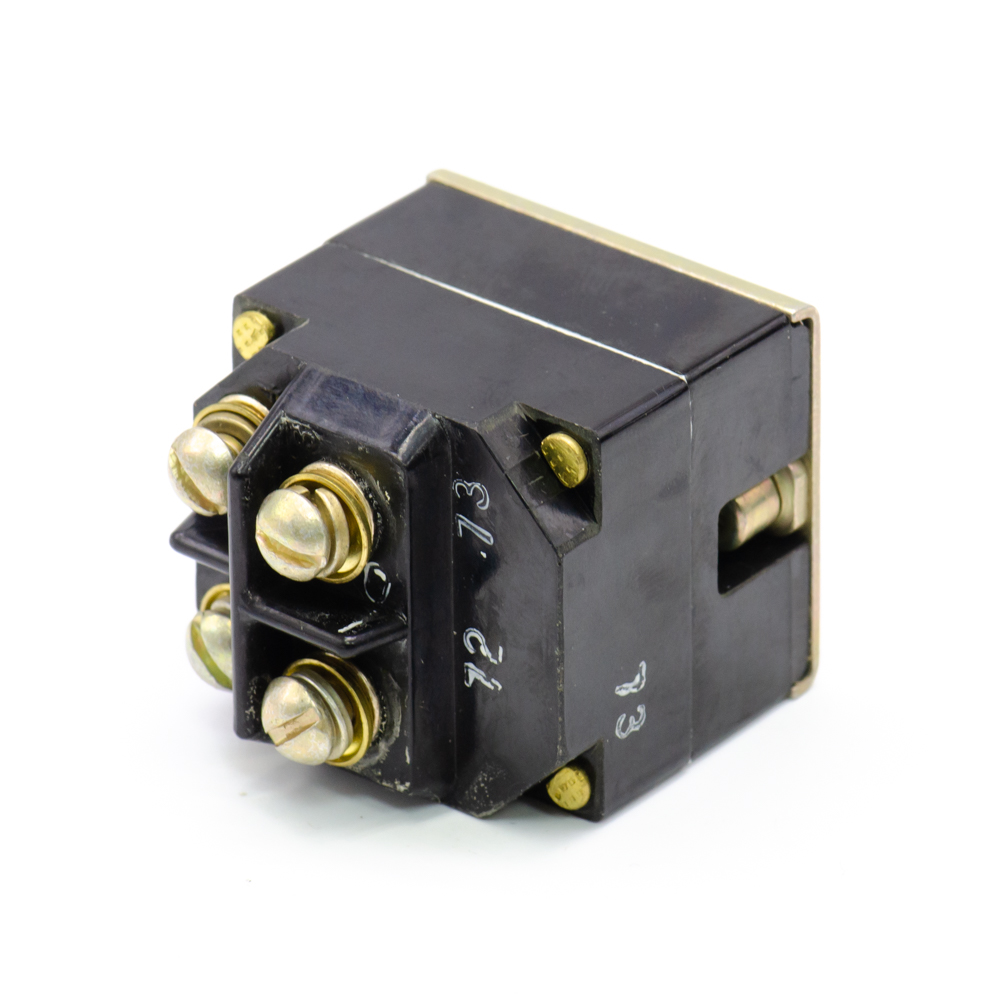

2В-200 on-off, 10A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, 7ШО.360.001ТУ. (арт. KP-9321)

10 A; 27 V; on-off; DPST NO; 7ШО.360.001ТУ
РОССИЯ
Артикул (ID): KP-9321
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992-1995
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 7ШО.360.001ТУ
Подробная документация
ID: 498494
На складе 10 шт
  • Цена от
    Включая НДС
     612 ₽
  • 1 шт 665 ₽
  • от 10 шт 612 ₽
Количество
Быстрый заказ

2В-200 Тумблер двухполюсный - выключатель перекидной переменного тока герметизированный. Структура условного обозначения: 2 - число полюсов (двухполюсный); В - выключатель переменного тока; 200 - максимальное напряжение (Вольт); К - место установки: с индексом «К» - в кабинах с красным освещением, без индекса «К» - в кабинах с обычным освещением. Предназначен для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками. Вся дополнительная информация находится во вложении, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2В-200 on-off, 10A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, 7ШО.360.001ТУ.
Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна изготовления РОССИЯ
Нормы и требования 7ШО.360.001ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 73
Наличие паспорта - этикетки нет
Транслитерация 2V-200 on-off, 5A (Amps) 27V (Volts) Double-pole toggle switch, screw, 7ШО.360.001ТУ
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя 2В-200
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 2 положения
Электрическая схема контактовi DPST NO
Электрическая схема коммутации полож.1 (-); пол. 2 (1-2, 3-4)
Алгоритм работыi on-off
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт

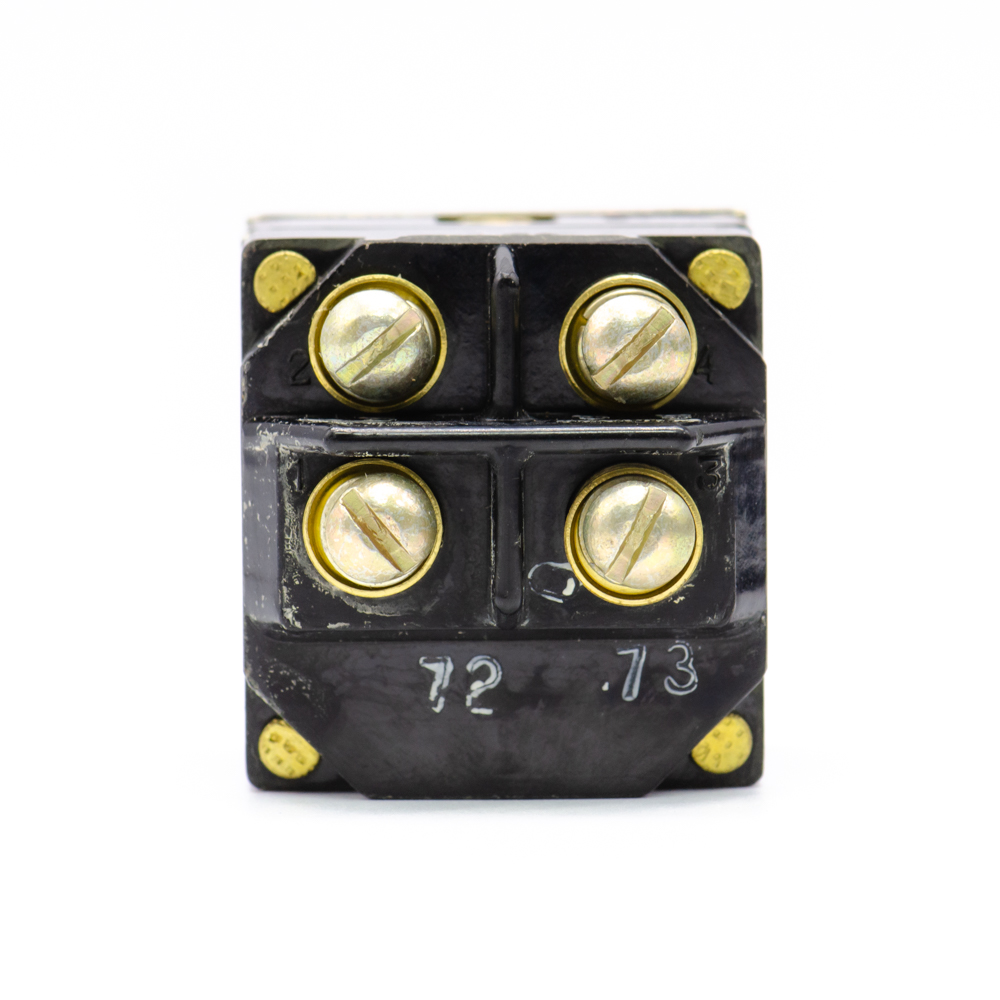

Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ni (никель)
Установочные размеры 26 mm расстояние между монтажными отверстиями, винт М4
Диаметр установочного отверстия 4 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 16 mm)
Наличие протектора нет

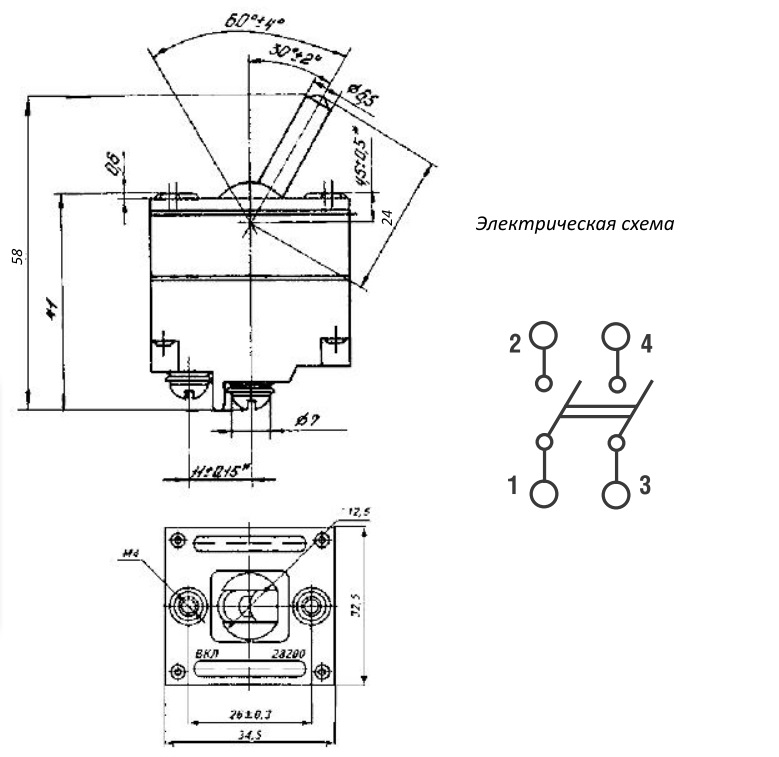

Габаритные размеры L*W*H 34,5х32,5х58 mm
Длина корпуса 34,5 mm
Ширина корпуса 32,5 mm
Высота корпуса 41 mm
Фактическая маркировка 2В200
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 27 V
Сопротивление контактов не более 50 mΩ

Условия эксплуатации

Степень защиты IPi IP30(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 10 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
2В-200 on-off, 10A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, 7ШО.360.001ТУ.   (datasheet)
