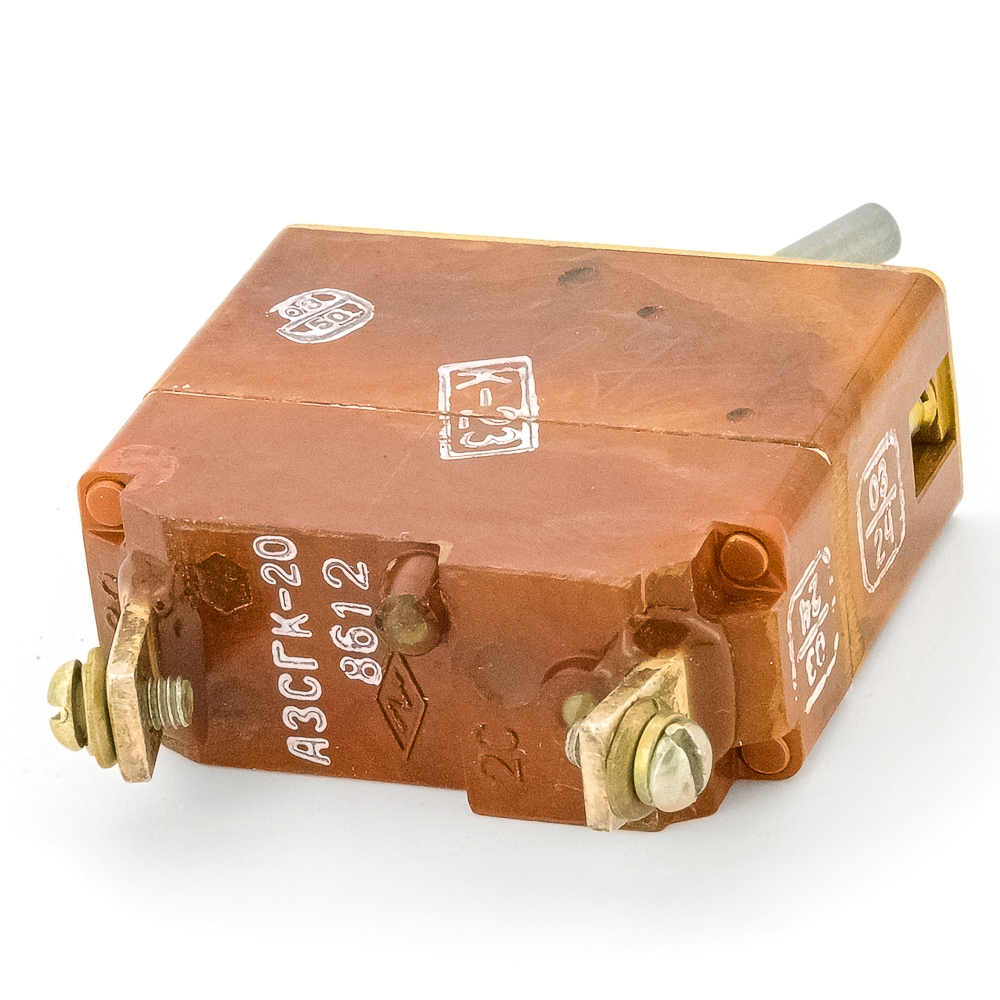

АЗСГК-20-2C 20A(Ампер) 27V(Вольт) Автоматический выключатель (арт. TN-8782)

No name USSR; 27 V; 50 Hz
СССР
Артикул (ID): TN-8782
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 8Ю0.361.001ТУ
  • ГОСТ ГОСТ 14254
Подробная документация
Аналоги и альтернативы
ID: 261314
На складе 6 шт
  • Цена от
    Включая НДС
     1575 ₽
  • 1 шт 1575 ₽
Количество
Быстрый заказ

АЗСГК-20 27V 20А - Автомат защиты сети однополюсный, герметичный, мгновенного действия без свободного расцепления управляющей и контактной систем. Предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 27В в закрытых стационарных и передвижных установках. Структура условного обозначения: АЗС - автомат защиты сети; Г - наличие герметичного корпуса; К - модификация автомата защиты сети: с индексом «К» устанавливаются в кабинах с красным освещением, без индекса «К» - для работы в кабинах с обычным освещением; 20 - номинальный ток 20, А. 2С - автомат защиты второй серии. АЗСГК позволяет удерживать защищаемую цепь во включенном состоянии независимо от перегрева биметаллической пластины. Такой режим иногда используется для обеспечения включенного состояния некоторых ответственных потребителей (органов управления самолетом). АЗС можно устанавливать только в цепях, безопасных в пожарном отношении. Смотри pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АЗСГК-20-2C 20A(Ампер) 27V(Вольт) Автоматический выключатель
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования 8Ю0.361.001ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 103
Наличие паспорта - этикетки нет
Транслитерация AZSGK-20 20A 27V Automatic network protection
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей АЗСГК
Число полюсов однополюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска ручной
Наличие индикации (цвет) нет
Вид толкателя рычаг 20 mm
Материал ручки(кнопки)-толкателя металл
Материал корпуса карболит

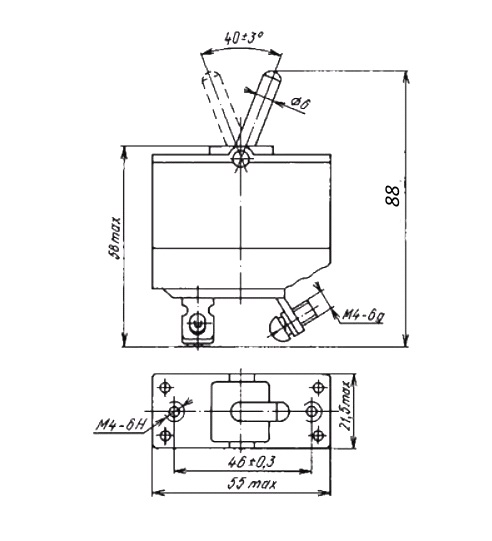

Габаритные размеры L*W*H 55х20х88 mm
Длина корпуса 55 mm
Ширина корпуса 20 mm
Высота корпуса 50 mm
Метод монтажа механический фронтальный винтами
Метод монтажа электрический провод
Цвет корпуса коричневый
Материал выводов латунь
Вид выводов винтовые
Количество выводов 2
Расстояние между выводами 38 mm
Установочные размеры 46 mm расстояние между монтажными отверстиями
Рабочее положение любое
Фактическая маркировка АЗСГК-20 27V

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 27 V
Тип расцепителя без свободного расцепителя
Номинальная частота 50 Hz
Род тока однофазный постоянный
Время срабатывания 30min (26A); 0,3s (120A)
Кратность тока перегрузки 1,3 In

Условия эксплуатации

Степень защиты IPi IP30, IP00
Минимальная наработка 2 000 час.
Ресурс 10000 циклов
Климатическое исполнениеi УХЛ3
Интервал рабочих температур от -60 до +60°С
Относительная влажность 90% при температуре 40°С
АЗСГК-20-2C 20A(Ампер) 27V(Вольт) Автоматический выключатель   (datasheet)

Функциональные аналоги

АЗС-20 20A(Ампер) 27V(Вольт) Автоматический выключатель, фото
Артикул (ID): TN-7026
АЗС-20 20A(Ампер) 27V(Вольт) Автоматический выключатель
АЗСГ-20 20А 27В, фото
АЗСГ-20 20А 27В
АЗСГ-20-2С 20А 27В, фото
АЗСГ-20-2С 20А 27В

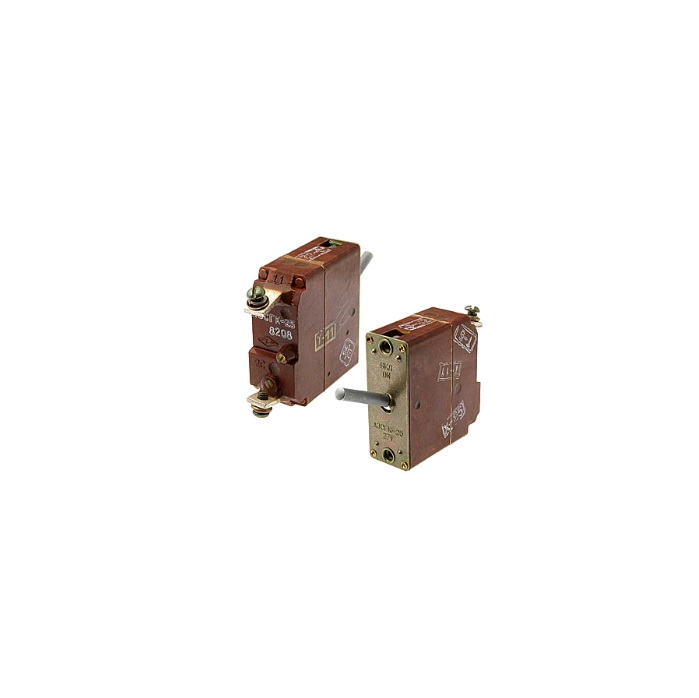

АЗСГК-20 2C 20А 27В, фото
АЗСГК-20 2C 20А 27В

Возможные аналоги

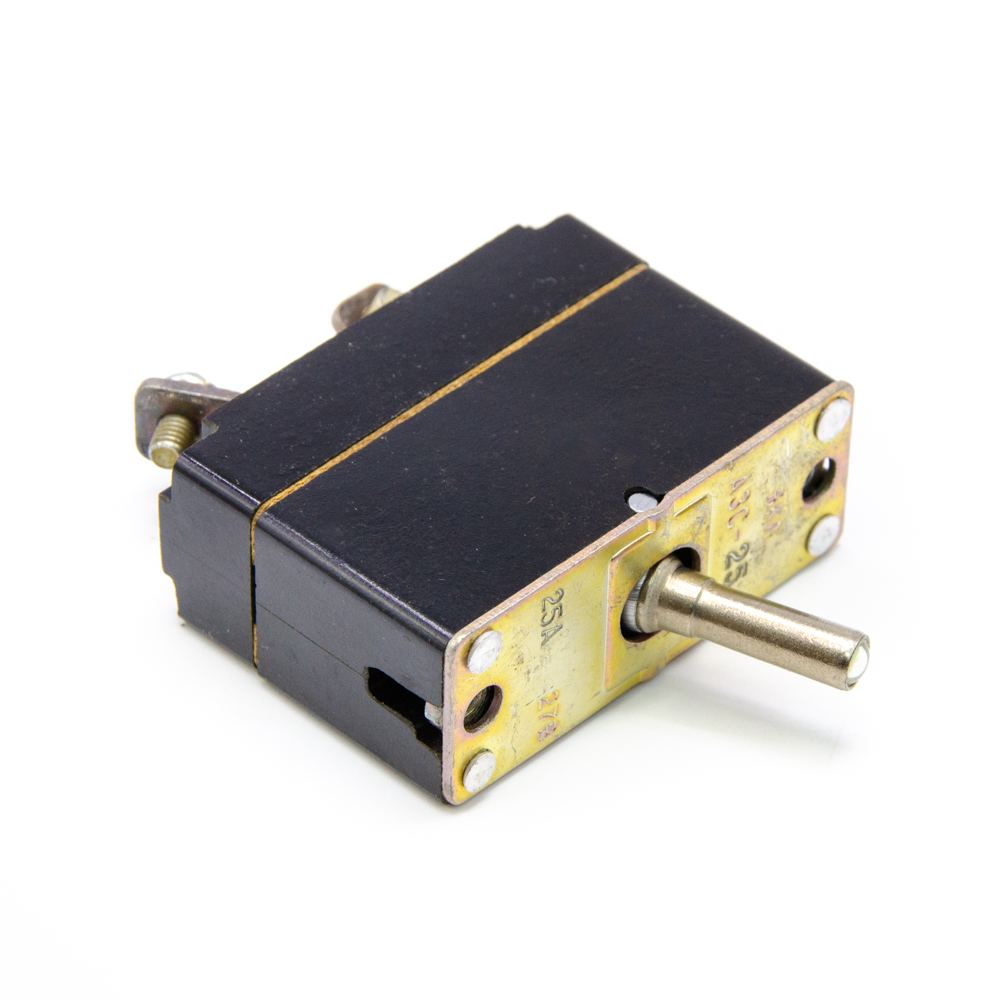

АЗС-25 25A(Ампер) 27V(Вольт) Автоматический выключатель, фото
