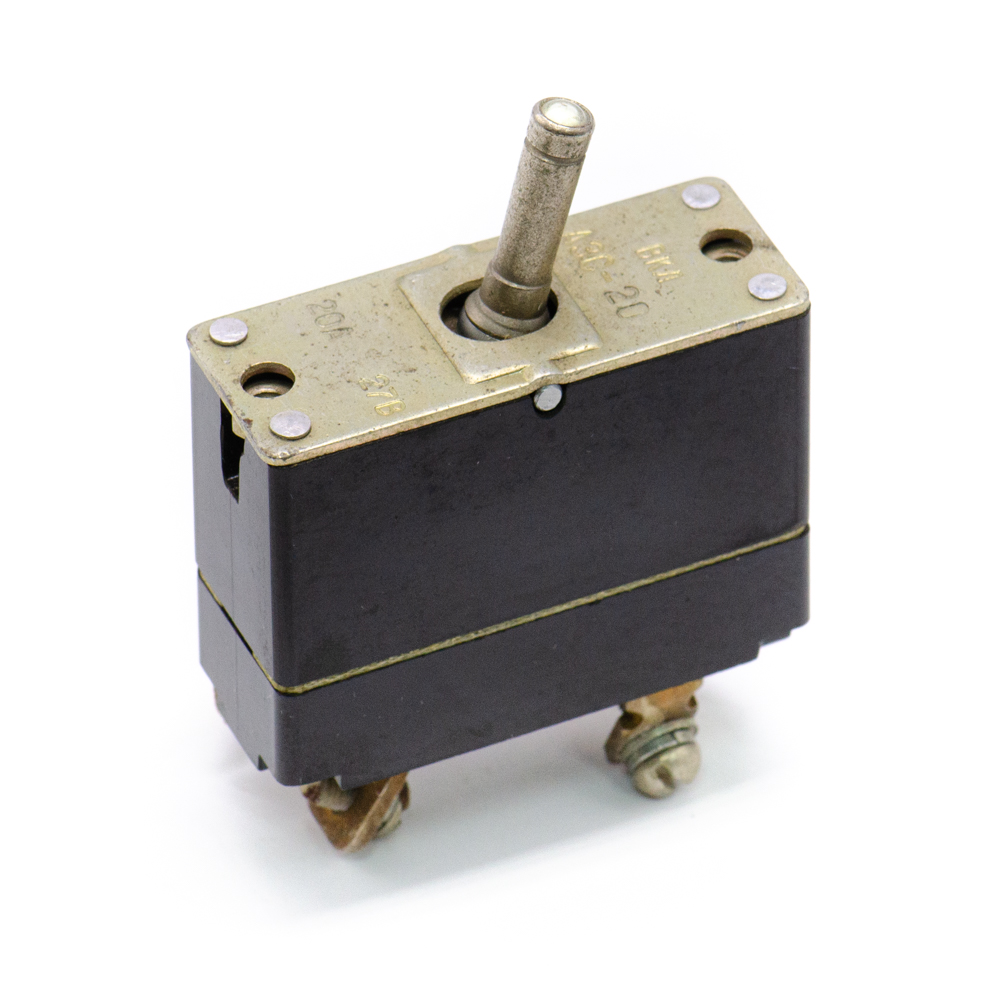

АЗС-20 20A(Ампер) 27V(Вольт) Автоматический выключатель (арт. TN-7026)

No name USSR; 27 V; 50 Hz

АЗС-20 20А 27V - Автомат защиты сети однополюсный, негерметичный, пылебрызгозащищенный, мгновенного действия без свободного расцепления на номинальный ток 20А. Предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 27В в закрытых стационарных и передвижных установках. Выпускается со светящимся «глазком» на ручке управления, устанавливается в кабинах с обычным освещением. Структура условного обозначения: АЗС - автомат защиты сети; 20- величина номинального тока 20, А. АЗС позволяет удерживать защищаемую цепь во включенном состоянии независимо от перегрева биметаллической пластины. Такой режим иногда используется для обеспечения включенного состояния некоторых ответственных потребителей (органов управления самолетом). АЗС можно устанавливать только в цепях, безопасных в пожарном отношении. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ТУ 16-526.015-73
Вид приемки i "1"- ОТК
Масса изделия, гр 81,8
Наличие паспорта - этикетки нет
Транслитерация AZS-20 20A(Ampere) 27V(Volt) Automatic switch
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей АЗС
Число полюсов однополюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска ручной
Наличие индикации (цвет) точка на ручке
Вид толкателя рычаг 20 mm
Материал ручки(кнопки)-толкателя металл
Материал корпуса пластмасса

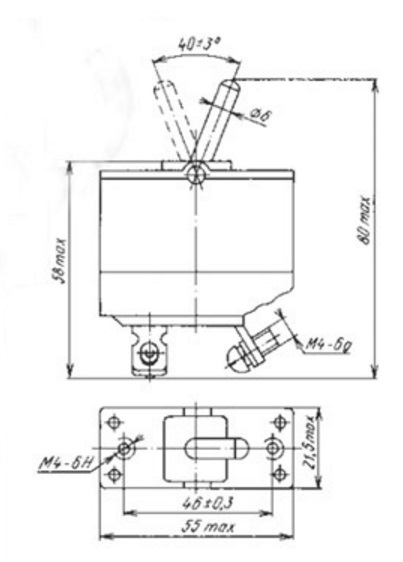

Габаритные размеры L*W*H 55х21,5х80 mm
Длина корпуса 55 mm
Ширина корпуса 21,5 mm
Высота корпуса 43,5 mm
Метод монтажа механический фронтальный винтами
Метод монтажа электрический провод
Цвет корпуса черный
Материал выводов латунь
Вид выводов винтовые
Покрытие выводов -
Количество выводов 2
Расстояние между выводами 25 mm
Установочные размеры 46 mm расстояние между монтажными отверстиями
Рабочее положение любое
Фактическая маркировка АЗС-20 20А 27V
Дополнительные характеристики -
Состояние товара с хранения
Статус изделия В настоящее время выпускает Группа компаний «ЧЭАЗ»

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 27 V
Отключающая способность -
Тип расцепления -
Тип расцепителя без свободного расцепителя
Номинальная частота 50 Hz
Род тока однофазный постоянный
Время срабатывания 20 - 60 s
Кратность тока перегрузки 2 In

Условия эксплуатации

Степень защиты IPi IP30, IP00
Минимальная наработка 2 000 час.
Ресурс 10000 циклов
Климатическое исполнениеi УХЛ3
Интервал рабочих температур от -60 до +50°C
Относительная влажность 98% при температуре +25°С
Минимальный срок сохраняемости, лет 6
