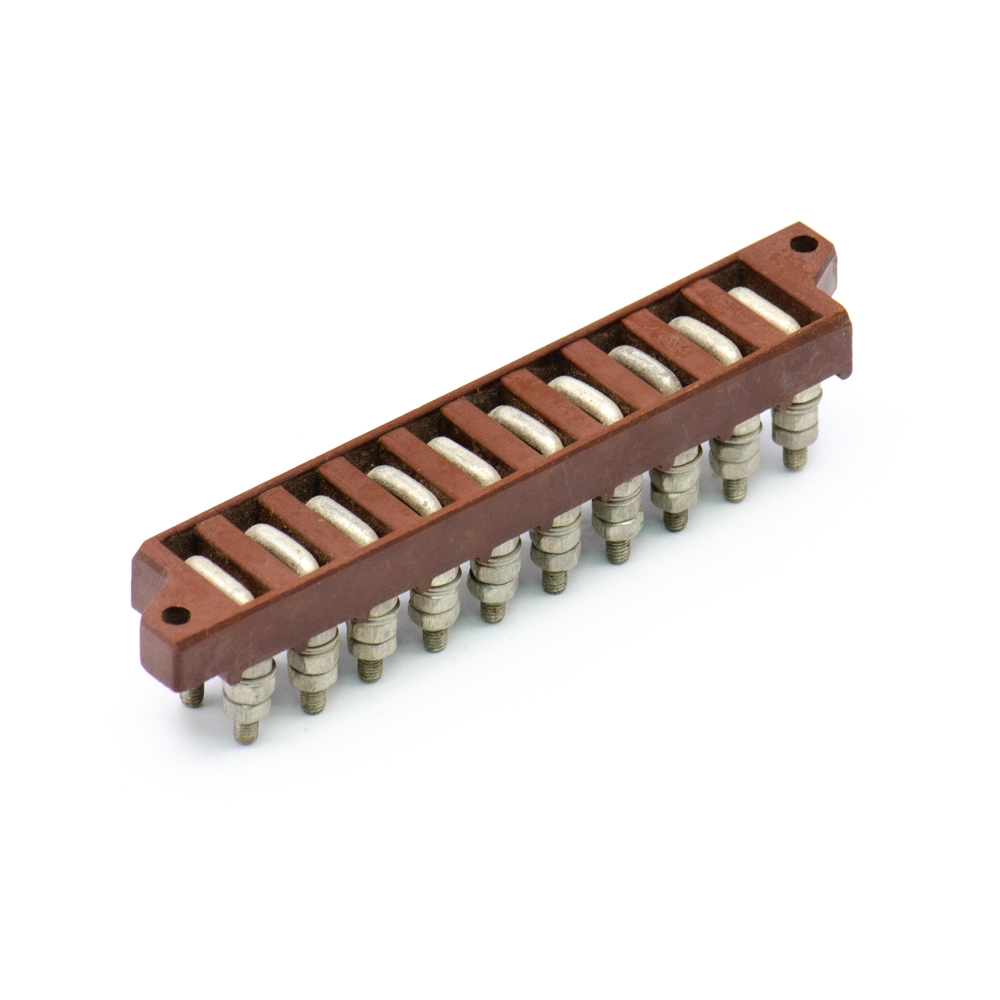

ПС5-10 10 пар, 2 ряда, 20 контактов, шаг 9 mm, 20A(Ампер) 600V(Вольт). Плата соединительная, карболит.Без подложки(арт. KT-3196)

No name Russia; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
РОССИЯ
Артикул (ID): KT-3196
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования -
  • ГОСТ -
Подробная документация
Аналоги и альтернативы
ID: 510093
На складе 38 шт
  • Цена от 890 ₽
  • 1 шт 890 ₽
Количество
Быстрый заказ

ПC5-10 Плата соединительная, карболит. Структура условного обозначения: ПС - плата соединительная; 5 - цифра, определяющая на типоразмер платы; 10 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПС5-10 10 пар, 2 ряда, 20 контактов, шаг 9 mm, 20A(Ампер) 600V(Вольт). Плата соединительная, карболит.Без подложки
Торговая марка No name Russia
Страна изготовления РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 61,4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация PS5-10 10 pairs, 2 rows, 20 contacts, 9 mm pitch, Connecting board, carbolite. Without backing
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат ПС5
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 20
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 10
Количество рядов контактов 2
Шаг контактов в ряду 9 mm
Шаг между рядами контактов 11 mm
Метод монтажа механический на панель
Метод монтажа электрический винт
Диаметр установочного отверстия 3,5 mm

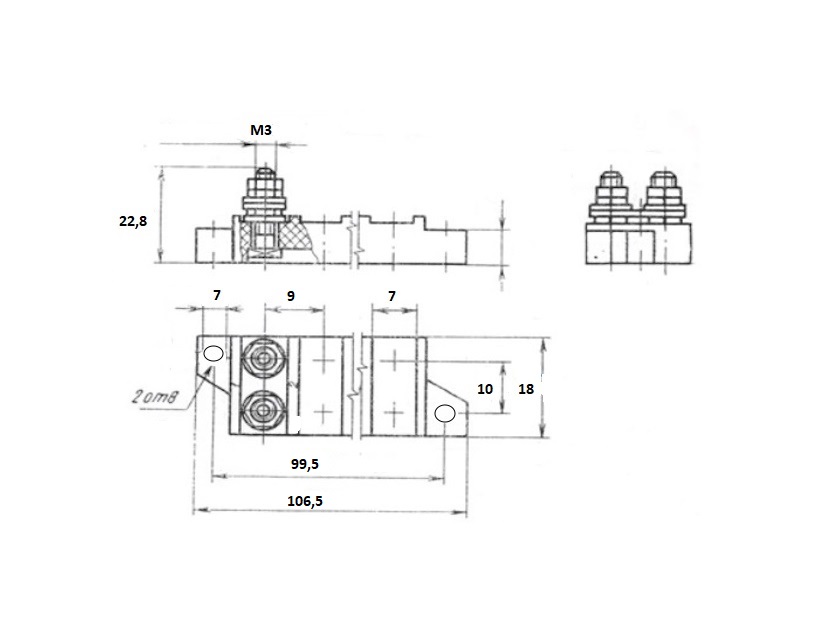

Установочные размеры 99,5 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 107х18х23 mm
Длина корпуса 106,5 mm
Ширина корпуса 18 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка ПС5-10
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 20 A

Условия эксплуатации

Климатическое исполнениеi УХЛ
ПС5-10 10 пар, 2 ряда, 20 контактов, шаг 9 mm, 20A(Ампер) 600V(Вольт). Плата соединительная, карболит.Без подложки   (datasheet)
