3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90(арт. TW-6514)

No name USSR; " 1" - ОТК; пайка; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
СССР
Артикул (ID): TW-6514
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 276019
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

3ПМ25-11 22 контакта - Плата монтажная, карболит.  Структура условного обозначения:  3 - конструктивное исполнение (исполнение 1 - не указывается); ПМ - обозначение типа: ПМ - плата монтажная; 25 - цифра, определяющая на типоразмер платы; 11 - число, указывающая на количество пар контактов. 22 (2 ряда по 11) контакта. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PM25-11 11 pairs, 2 rows, 22 contacts, 7mm pitch, 5A(Ampere) 1000V(Volt) Mounting plate, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПМ25
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 22
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 11
Количество рядов контактов 2
Шаг контактов в ряду 7 mm
Шаг между рядами контактов 26 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 65 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)

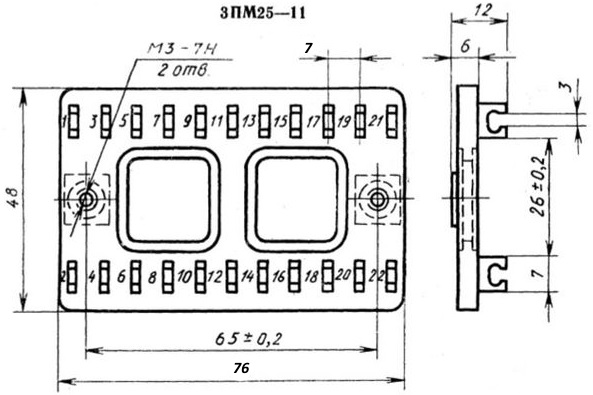

Габаритные размеры L*W*H 76х48х12 mm
Длина корпуса 76 mm
Ширина корпуса 48 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПМ25-11
Рабочее положение горизонтальное
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90   (datasheet)

Функциональные аналоги

3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): TW-6492
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
  • 148 ₽ 1 шт.
  • 110 ₽ от 10 шт.
  • 97 ₽ от 100 шт.
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6491
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90.
  • 148 ₽ 1 шт.
  • 110 ₽ от 10 шт.
  • 97 ₽ от 100 шт.
3ПМ26-21 21 пара, 4 ряда, 42 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): SN-7364
3ПМ26-21 21 пара, 4 ряда, 42 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90

Возможные аналоги

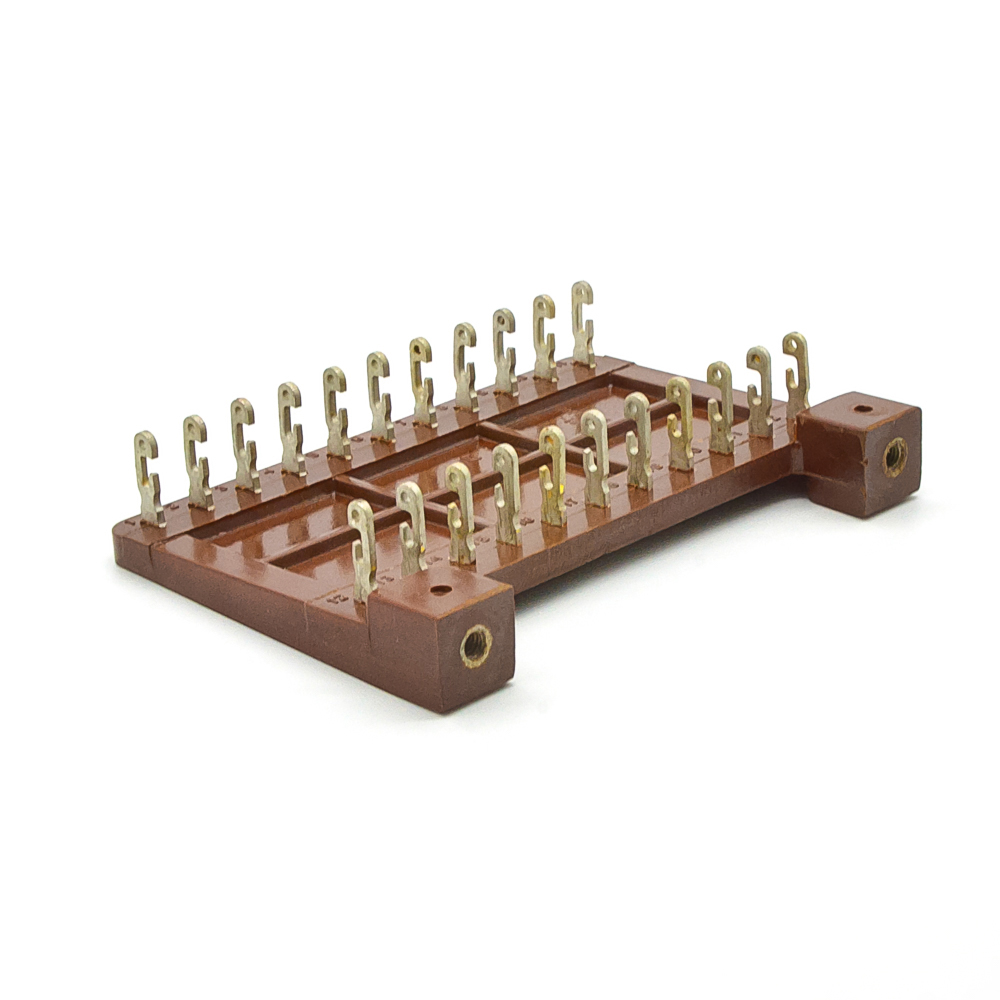

ПМ19-22 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): SN-7368
ПМ19-22 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
  • 172 ₽ 1 шт.
3ПМ26-21 21 пара, 4 ряда, 42 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): SN-7364
3ПМ26-21 21 пара, 4 ряда, 42 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90

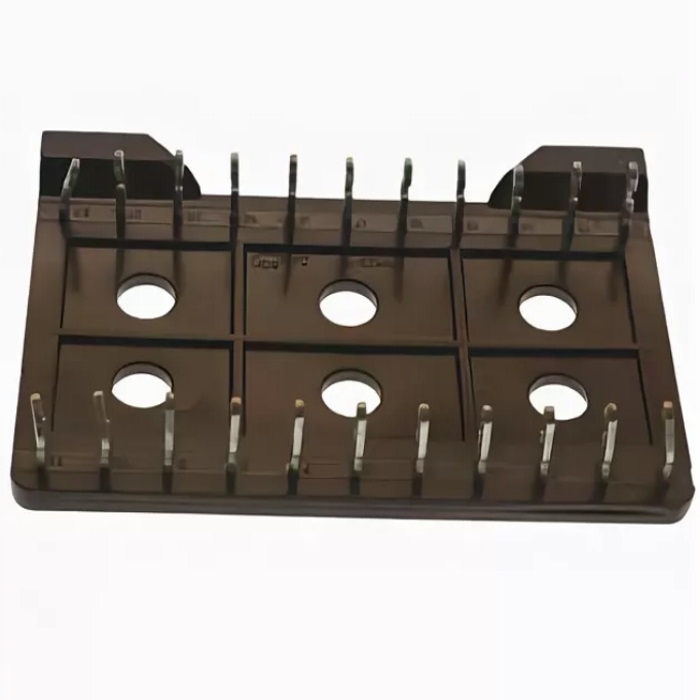

3ПМ23-11, фото
