Скидка на  Вентиляторы
-20%

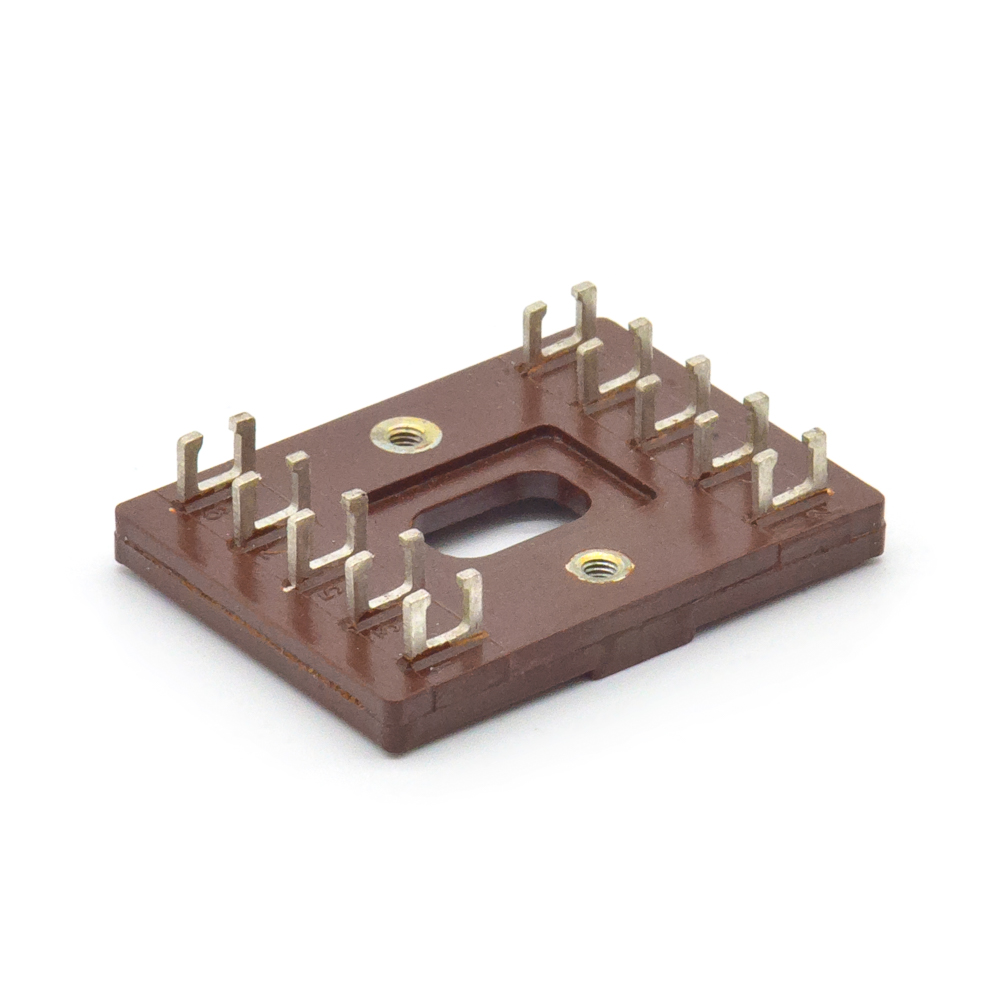

3ПМ25-5 5пар, 2 ряда, 10 контактов, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90(арт. ZT-3783)

No name Russia; " 1" - ОТК; пайка; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
РОССИЯ
Артикул (ID): ZT-3783
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 279760
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

3ПМ25-5 10 контактов - Плата монтажная, карболит.  Структура условного обозначения:  3 - конструктивное исполнение (исполнение 1 - не указывается); ПМ - обозначение типа: ПМ - плата монтажная; 25 - цифра, определяющая на типоразмер платы; 5 - число, указывающая на количество пар контактов. 10 (2 ряда по 5) контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПМ25-5 5пар, 2 ряда, 10 контактов, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 14,1
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3PM25-5 5 pairs, 2 rows, 10 contacts, 7mm pitch, 5A(Ampere) 1000V(Volt) Mounting plate, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПМ25
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 10
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 5
Количество рядов контактов 2
Шаг контактов в ряду 7 mm
Шаг между рядами контактов 26 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 24 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)

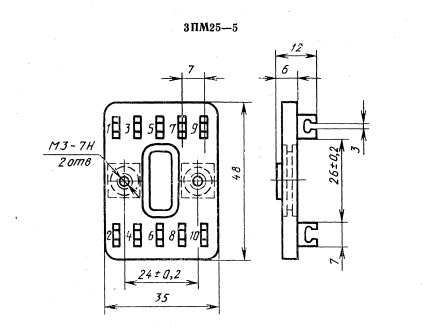

Габаритные размеры L*W*H 48х35х12 mm
Длина корпуса 48 mm
Ширина корпуса 35 mm
Цвет платы черный
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПМ25-5
Рабочее положение горизонтальное
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПМ25-5 5пар, 2 ряда, 10 контактов, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90   (datasheet)

Полные аналоги

3ПМ25-5 5пар, 2 ряда, 10 контактов, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90., фото
Артикул (ID): TN-6722
3ПМ25-5 5пар, 2 ряда, 10 контактов, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90.
  • 63 ₽ 1 шт.
  • 56 ₽ от 10 шт.
  • 52 ₽ от 100 шт.

Функциональные аналоги

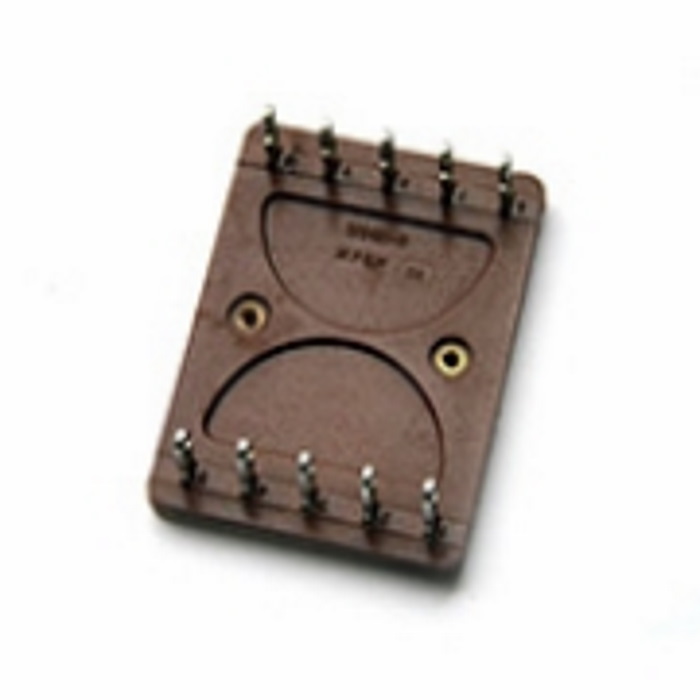

3ПМ20-5 5 пар, 2 ряда, 10 контактов, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90., фото
Артикул (ID): TN-3645
3ПМ20-5 5 пар, 2 ряда, 10 контактов, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90.
  • 153 ₽ 1 шт.
  • 138 ₽ от 10 шт.
  • 107 ₽ от 100 шт.
3ПМ22-5 5 пар, 2 ряда, 10 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): TW-6512
3ПМ22-5 5 пар, 2 ряда, 10 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
3ПМ21-5, фото
3ПМ21-5

Возможные аналоги

3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6491
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90.
  • 148 ₽ 1 шт.
  • 110 ₽ от 10 шт.
  • 97 ₽ от 100 шт.
3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): TW-6514
3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
