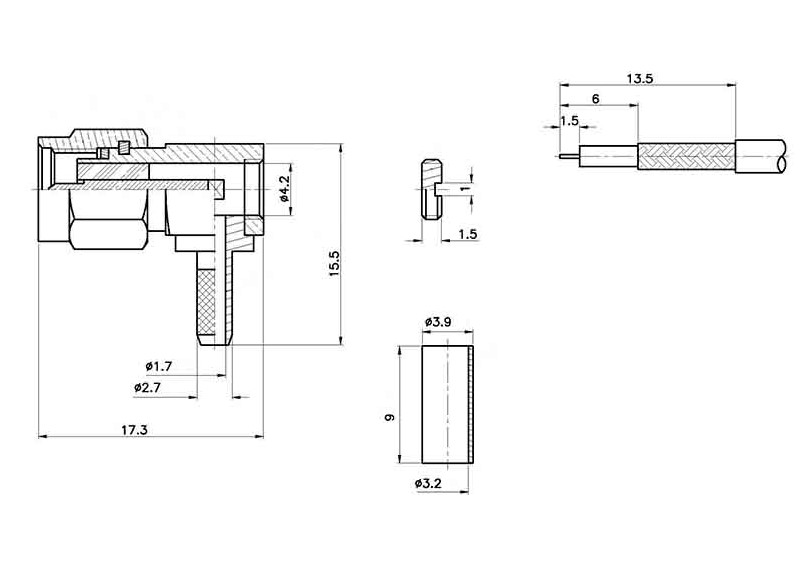

SMA-LC174P Разъем субминиатюрный, угловая кабельная вилка. (арт. ZA-379)

SMA-LC174P высокочастотный разъем под гибкий кабель RG-174. Угловая кабельная вилка резьбового сочленения. Структура условного обозначения: SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); LC – технологический код производителя; 174 – код кабеля (RG174); P – вилка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема вилка
Ответная часть разъема SMA-KY3, SMA-KF3
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Диаметр корпуса 7,67 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNC)
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Габаритные размеры L*W*H 17,1х14,5 mm
Марки присоединяемых кабелей RG-174
Диаметр присоединяемых кабелей 2,8 mm;
Способ монтажа оплетки кабеля обжим
Спец. инструмент для обжима оплетки DCC 0908; HY-301V
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до +125°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
