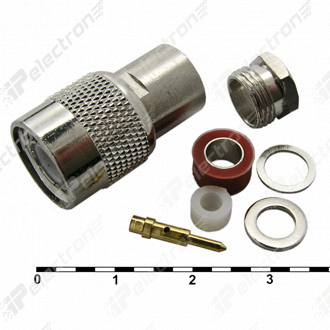

TNC-S6P Миниатюрный ВЧ коннектор, вилка(арт. ZL-8643)

КИТАЙ
Артикул (ID): ZL-8643
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
ID: 419059
На складе 325 шт
  • Цена от 76 ₽
  • 1 шт. 88 ₽
  • от 10 шт. 81 ₽
  • от 100 шт. 76 ₽
Количество
Быстрый заказ

TNC-S6P Миниатюрный ВЧ коннектор - это разъем (вилка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); 6 – условная маркировка кабеля; P – вилка(штырь). Данный тип разъемов используется с радиочастотным кабелем RG-6. TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-S6P Миниатюрный ВЧ коннектор, вилка
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 10
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Транслитерация TNC-S6P Miniature RF connector, plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

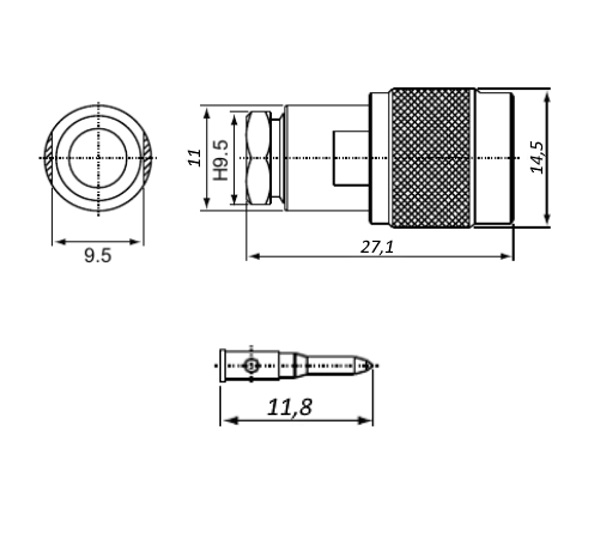

Габаритные размеры L*W*H 14,5х27,1 mm
Марки присоединяемых кабелей RG-6
Диаметр присоединяемых кабелей 8,5 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 75 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Ресурс 500 циклов
