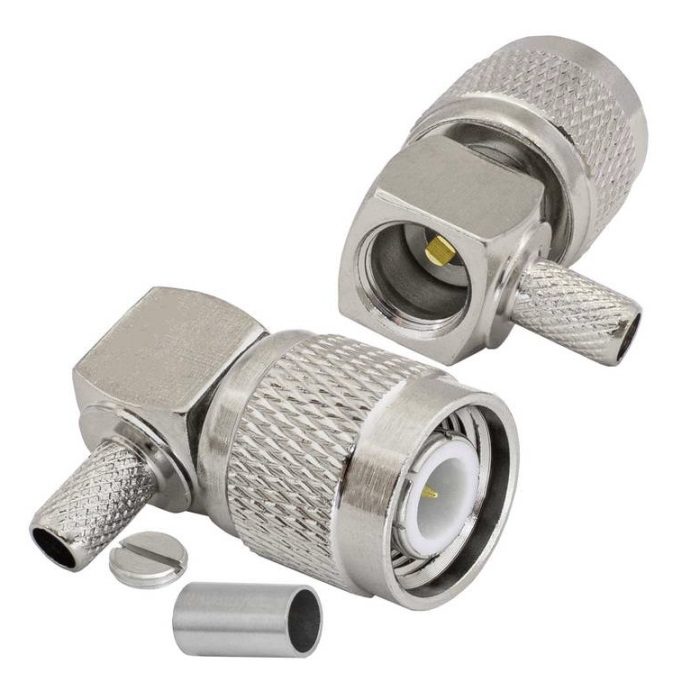

TNC-C58PW Миниатюрный ВЧ коннектор, вилка угловая(арт. ZQ-6539)

Артикул (ID): ZQ-6539
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 526919
На складе 775 шт
  • Цена от 93.31 ₽
  • 1 шт 93.31 ₽
Количество
Быстрый заказ

TNC-C58PW Миниатюрный ВЧ коннектор, вилка угловая. Структура условного обозначения: TNC – тип разъема; C - обжим; 58 –условное обозначение кабеля; P – вилка (штырь); W - угловое исполнение разъема. TNC - резьбовой аналог разъемов BNC. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-C58PW Миниатюрный ВЧ коннектор, вилка угловая
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Ответная часть разъема TNC-J
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса угловая
Материал корпуса никель
Цвет корпуса серый
Диаметр установочного отверстия 0,9 mm
Тип центрального контакта штырь
Покрытие центрального контакта нет
Диаметр центрального контакта 0,9 mm
Количество контактов 2
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой/прижим
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Номинальное напряжение 500 V
Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-C58PW Миниатюрный ВЧ коннектор, вилка угловая   (datasheet)
