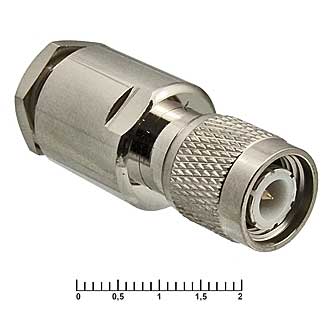

TNC-S213P Миниатюрный ВЧ коннектор, вилка(арт. ZA-412)

КИТАЙ
Артикул (ID): ZA-412
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 486317
На складе 567 шт
  • Цена от 156.06 ₽
  • 1 шт 156.06 ₽
Количество
Быстрый заказ

TNC-S213P Миниатюрный ВЧ коннектор - это разъем (вилка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); 213 – условная маркировка кабеля; P – вилка(штырь). Данный тип разъемов используется с радиочастотным кабелем RG-213. TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-S213P Миниатюрный ВЧ коннектор, вилка
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 20
Состояние упаковки самоупаковка
Транслитерация TNC-S213P Miniature RF connector, plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Ответная часть разъема TNC-J
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой
Марки присоединяемых кабелей RG-213
Диаметр присоединяемых кабелей 10,3 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz

Условия эксплуатации

Ресурс 500 циклов
TNC-S213P Миниатюрный ВЧ коннектор, вилка   (datasheet)
