TNC-C58P Миниатюрный ВЧ коннектор, вилка(арт. ZA-401)

КИТАЙ
Артикул (ID): ZA-401
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 418550
На складе 9455 шт
  • Цена от 75.01 ₽
  • 1 шт 86.37 ₽
  • от 10 шт 79.56 ₽
  • от 100 шт 75.01 ₽
Количество
Быстрый заказ

TNC-C58P Миниатюрный ВЧ коннектор, вилка - это разъем (вилка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); 58 –условное обозначение кабеля; P – вилка (штырь). TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-C58P Миниатюрный ВЧ коннектор, вилка
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 8,8
Вид упаковки полиэт. пакет (15шт)
Состояние упаковки заводская
Транслитерация TNC-C58P Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 15,6 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

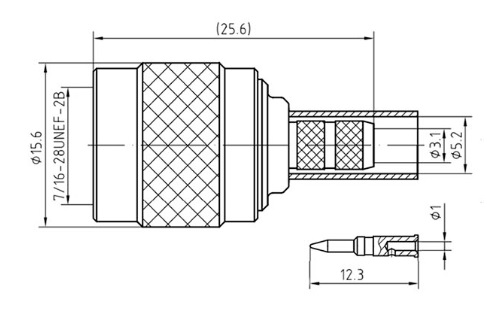

Габаритные размеры L*W*H 15,6х25,6 mm
Марки присоединяемых кабелей RG-58; RG-142; RG-303; RG-400; LMR-195; LMR-200 и др.
Диаметр присоединяемых кабелей 5,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-C58P Миниатюрный ВЧ коннектор, вилка   (datasheet)
