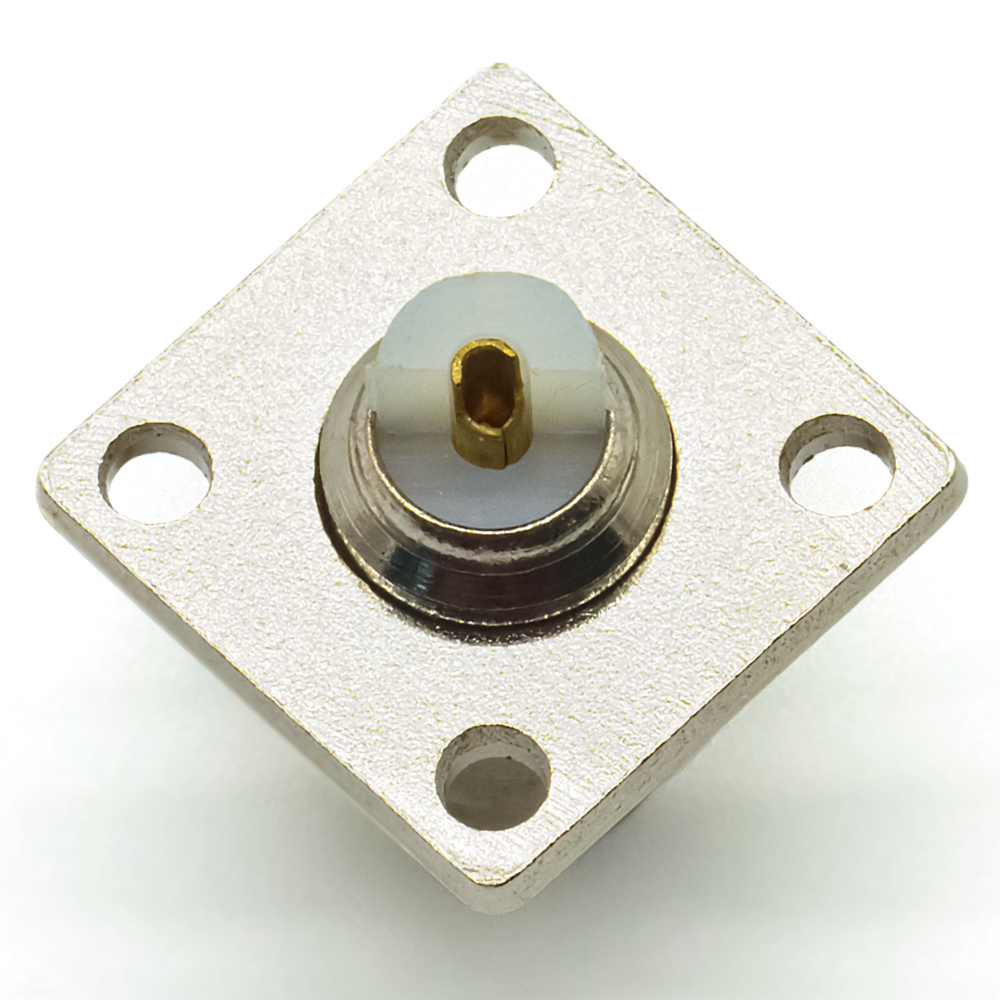

BNC-BJ2 Миниатюрный ВЧ коннектор. (арт. TW-4)

КИТАЙ
Артикул (ID): TW-4
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 282021
На складе 15 шт
  • Цена от
    Включая НДС
     106 ₽
  • 1 шт 131 ₽
  • от 10 шт 106 ₽
Количество
Быстрый заказ

BNC-BJ2 Миниатюрный ВЧ коннектор - это прямой разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); J – розетка (гнездо). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-BJ2 Миниатюрный ВЧ коннектор.
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 7
Состояние упаковки самоупаковка
Транслитерация BNC-BJ2 Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса белый
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный
Габаритные размеры L*W*H 17,5х17,5х23,2 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-BJ2 Миниатюрный ВЧ коннектор.   (datasheet)
