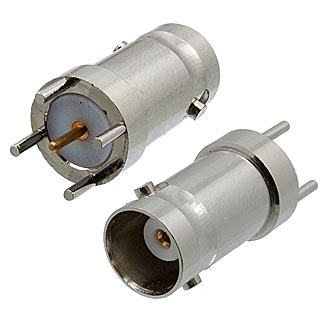

BNC-SJ Миниатюрный ВЧ коннектор(арт. ZA-275)

КИТАЙ
Артикул (ID): ZA-275
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
ID: 418999
На складе 1888 шт
  • Цена от
    23.79 ₽
    19.03 ₽
  • Скидка -20%
  • 1 шт 21.92 ₽
    27.4 ₽
  • от 10 шт 20.19 ₽
    25.24 ₽
  • от 100 шт 19.03 ₽
    23.79 ₽
Количество
Быстрый заказ

BNC-SJ Миниатюрный ВЧ коннектор - это разъем (гнездо), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-SJ Миниатюрный ВЧ коннектор
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 4
Вид упаковки картонная коробка (10шт)
Состояние упаковки заводская
Транслитерация BNC-SJ Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта гнездо
Материал центрального контакта латунь
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 3 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
