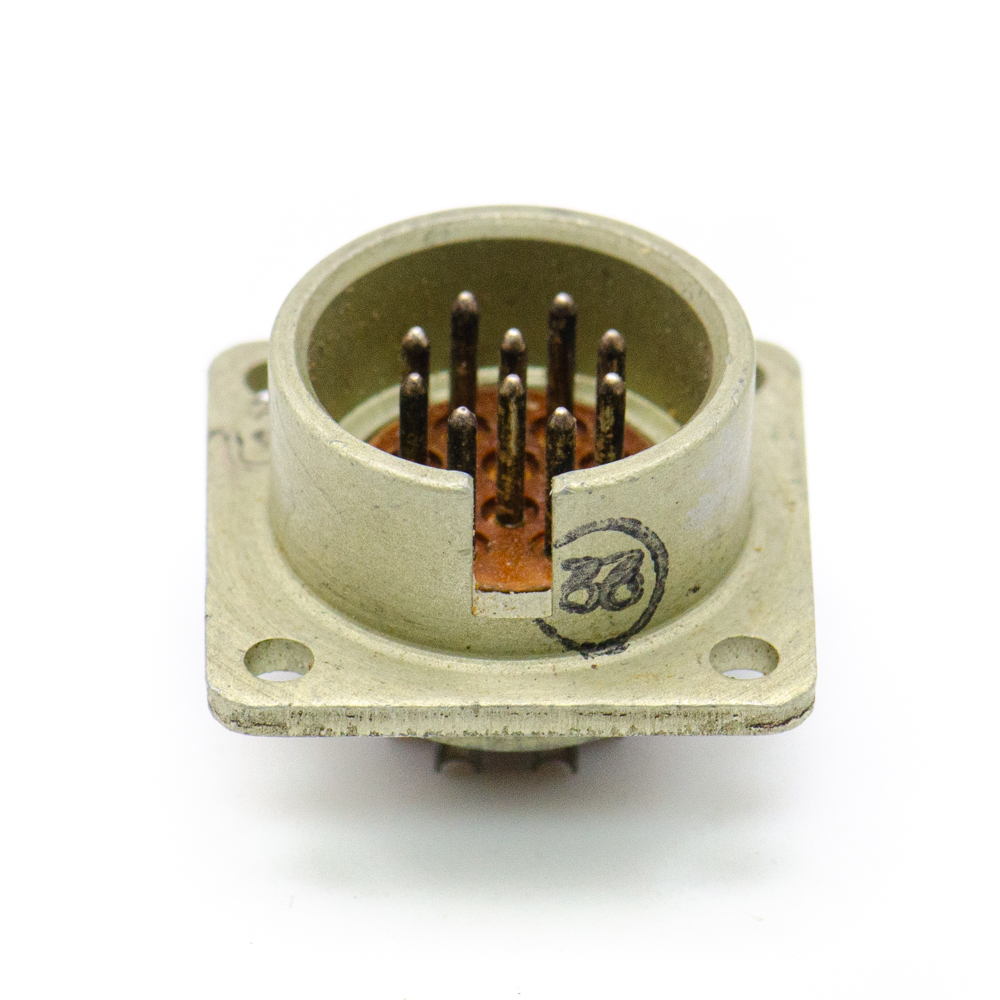

РС10БТВ Вилка блочная с кожухом

Электрический низкочастотный цилиндрический разъем РС10БТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 10 - количество контактов, Б - соединение байонетное, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РС10БТВ Вилка блочная с кожухом
Торговая маркаNo name Russia
Страна происхождения РОССИЯ
ТУАВО.364.047ТУ
Вид приемки "1"
Масса изделия, гр11
Дата выпуска01.01.1994
ТранслитерацияRS10BTV
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов10
Типоразмер корпуса отечественный14
Диаметр контактов 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаметаллический кожух
Метод сочлененияврубной
Метод монтажаобъёмный
Фактическая маркировкаРС10БТВ
Цвет изделиясветло-зеленый

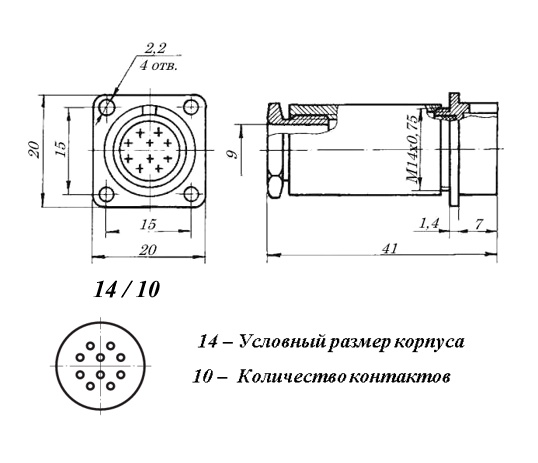

Габаритные размеры L*W*H 20х20х39 mm
Материал корпусаалюминий
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение200 V
Рабочий ток3 A
Диапазон рабочих частот1 - 5000 Hz
Линейные нагрузки147 m/с²
Акустические шумы:150 dB
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия5000 m/c²

Условия эксплуатации

Минимальная наработка1500 час.
Интервал рабочих температурот -60 до +85°C
Относительная влажность98% при температуре +35°С
Атмосферное давление1,33х10⁻⁴ Pa
Макс. срок хранения20 лет
Ресурс500 циклов
Климатическое исполнениеТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделияВ настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
