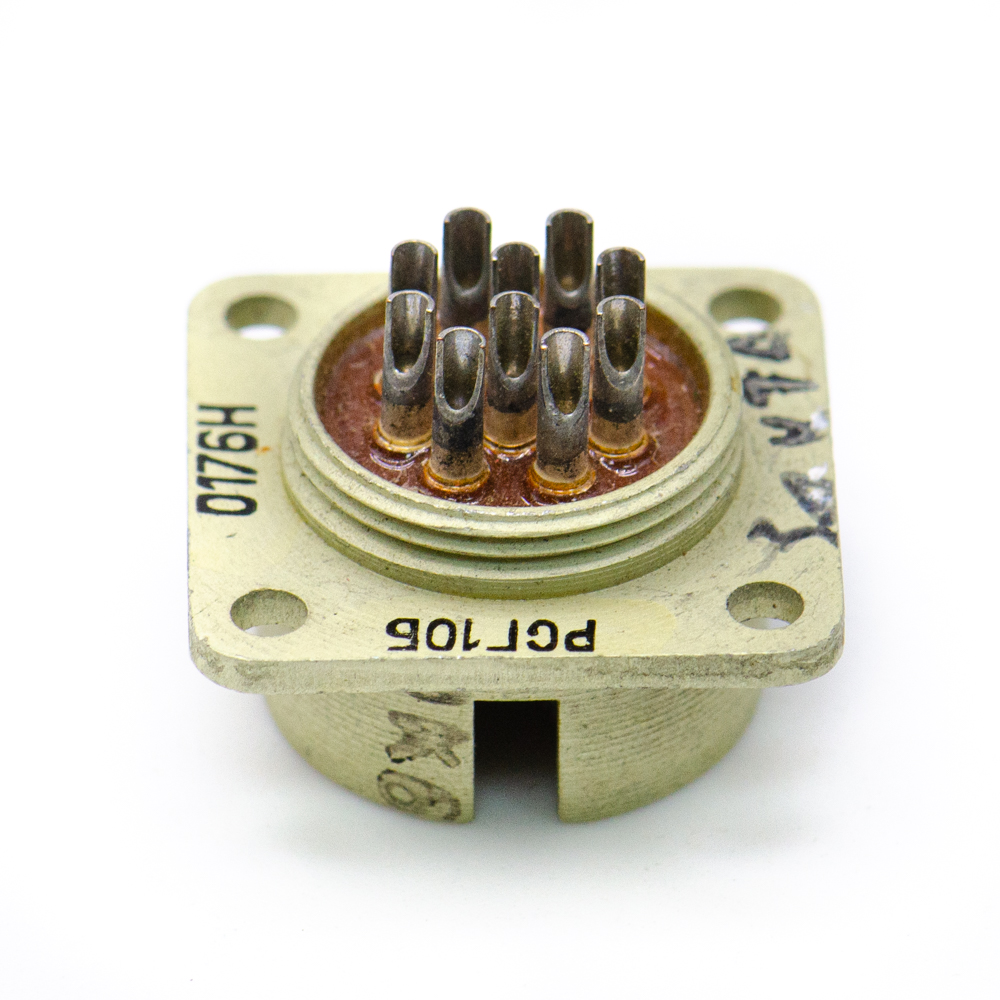

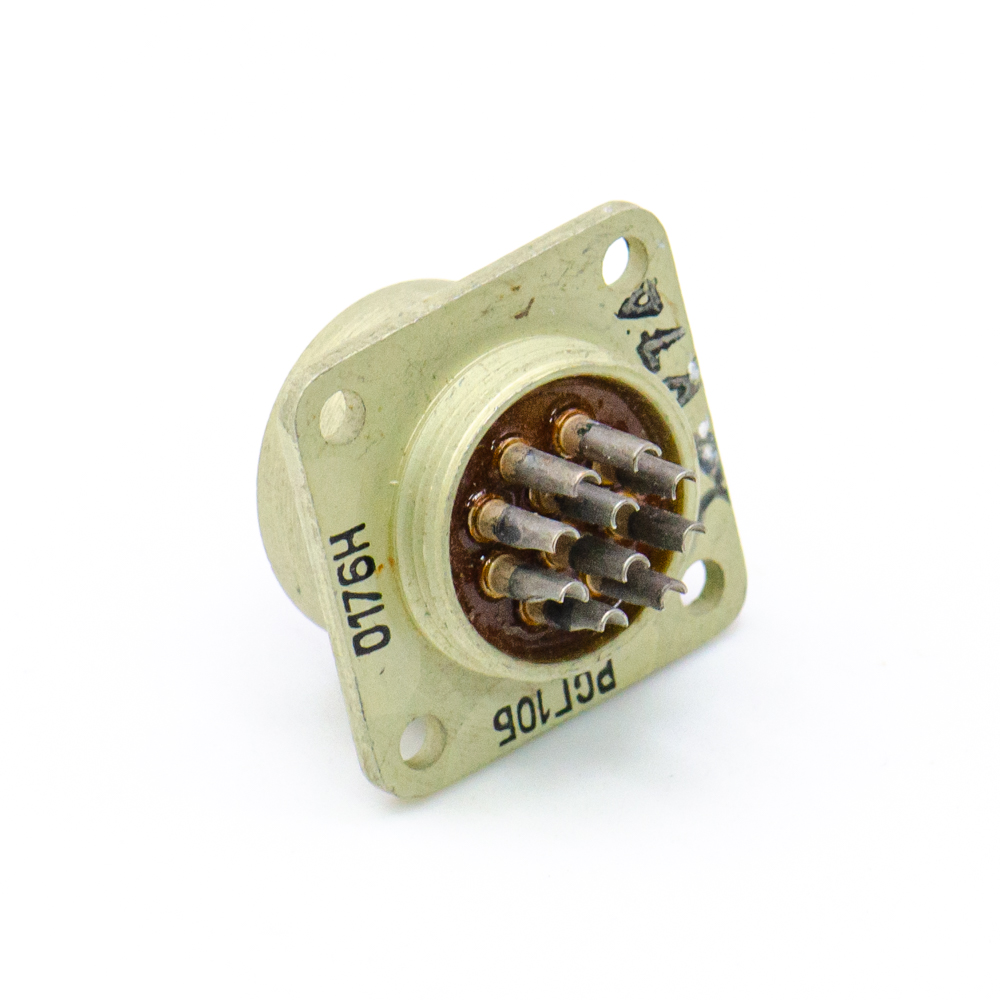

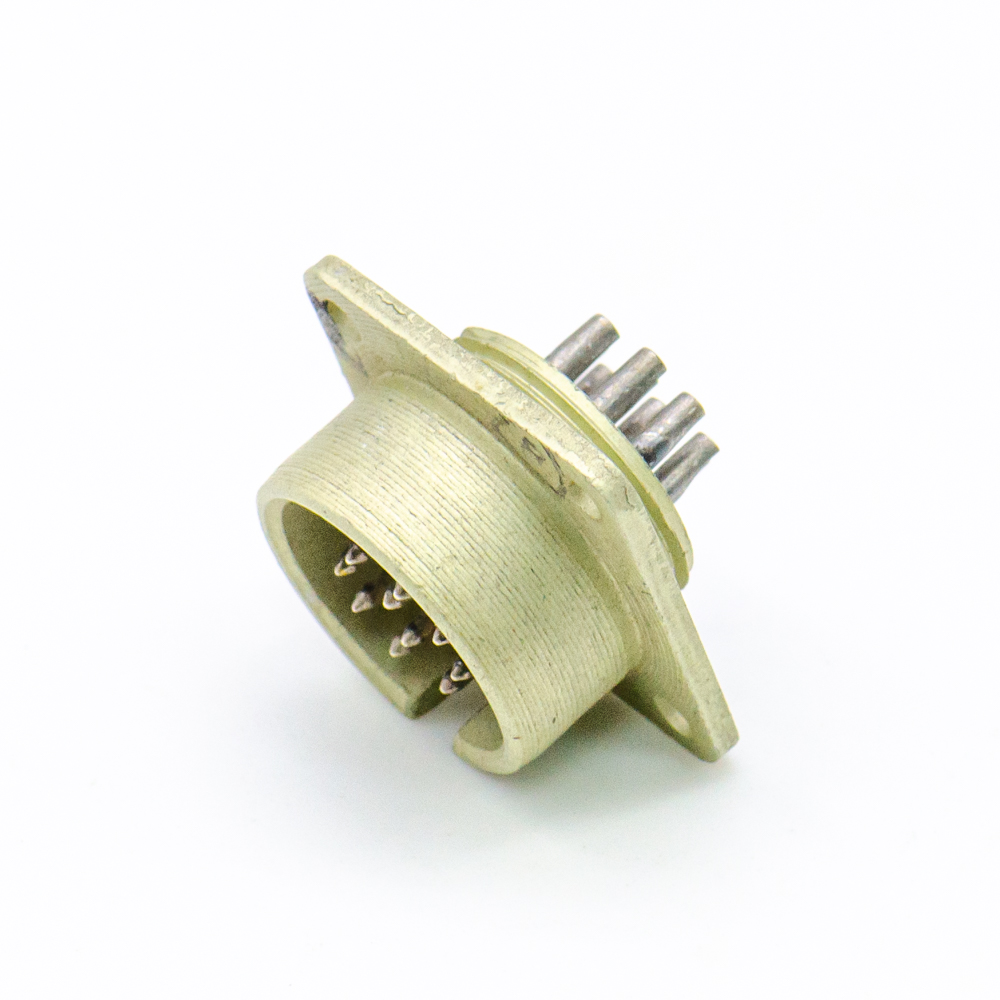

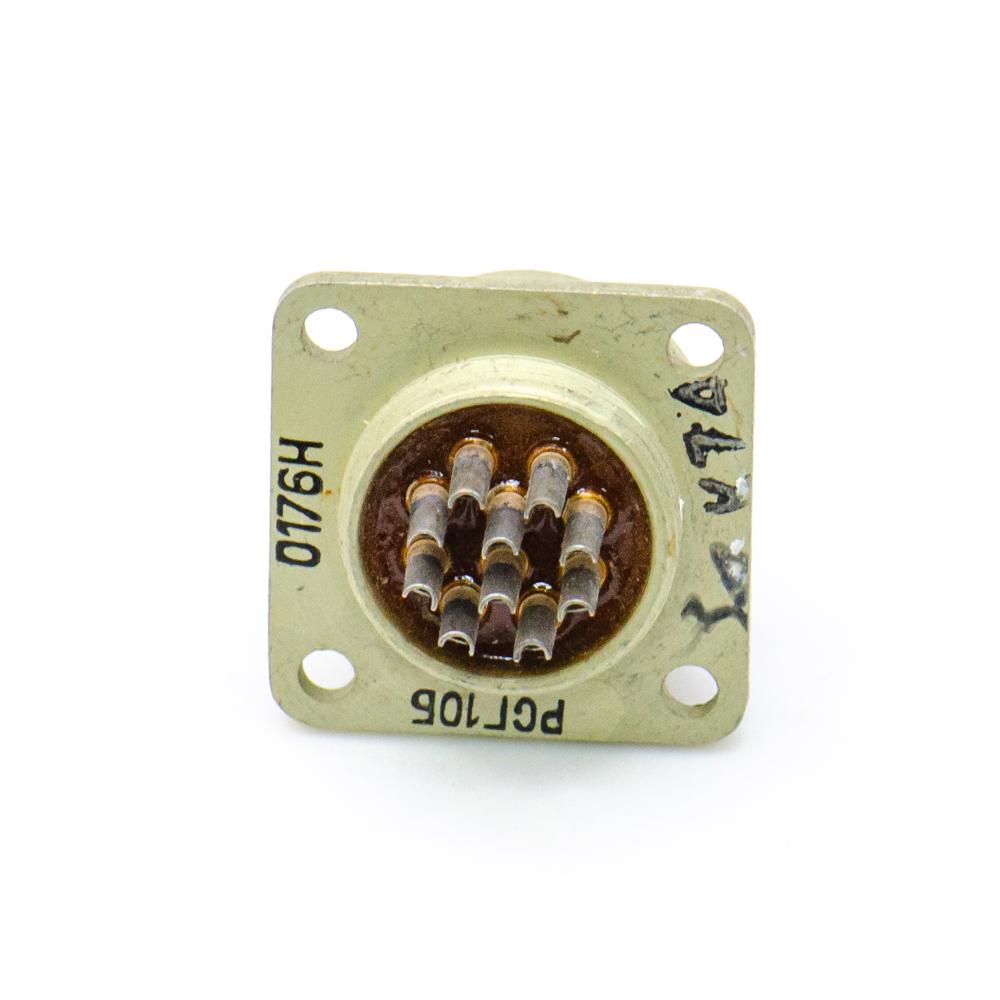

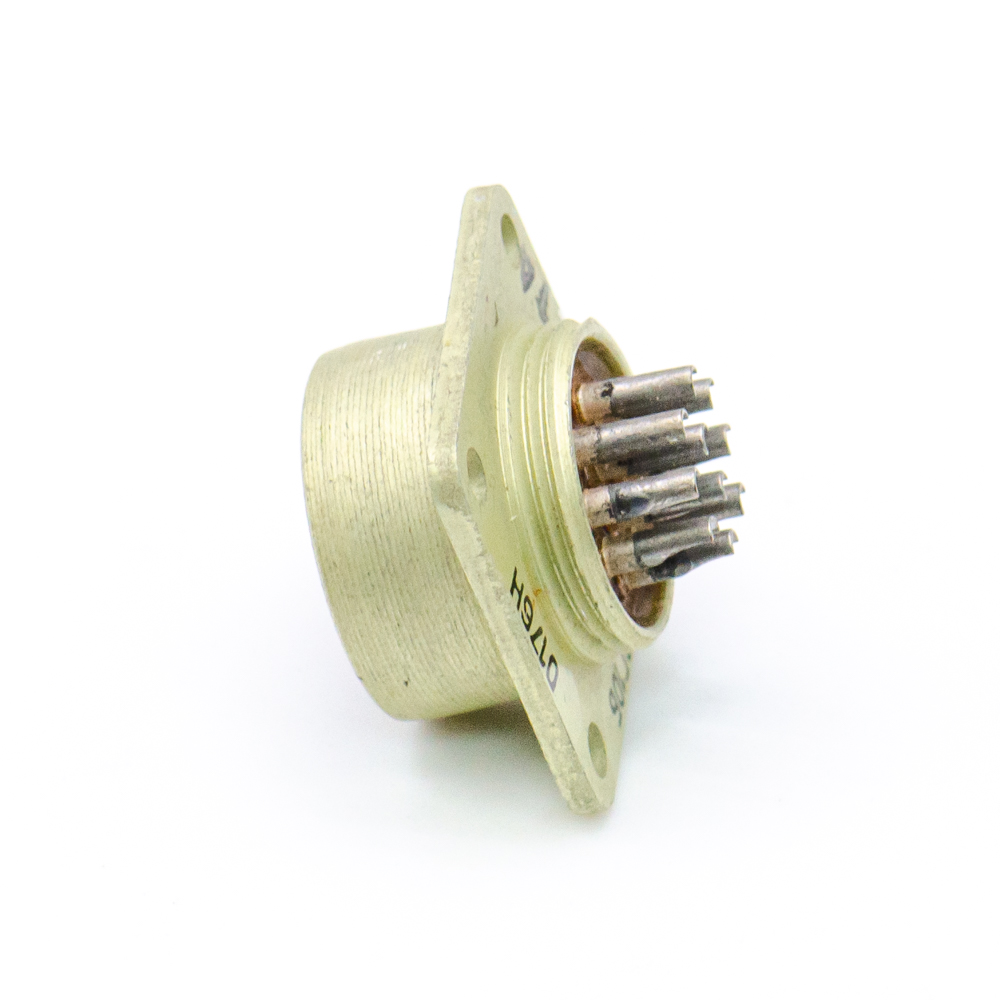

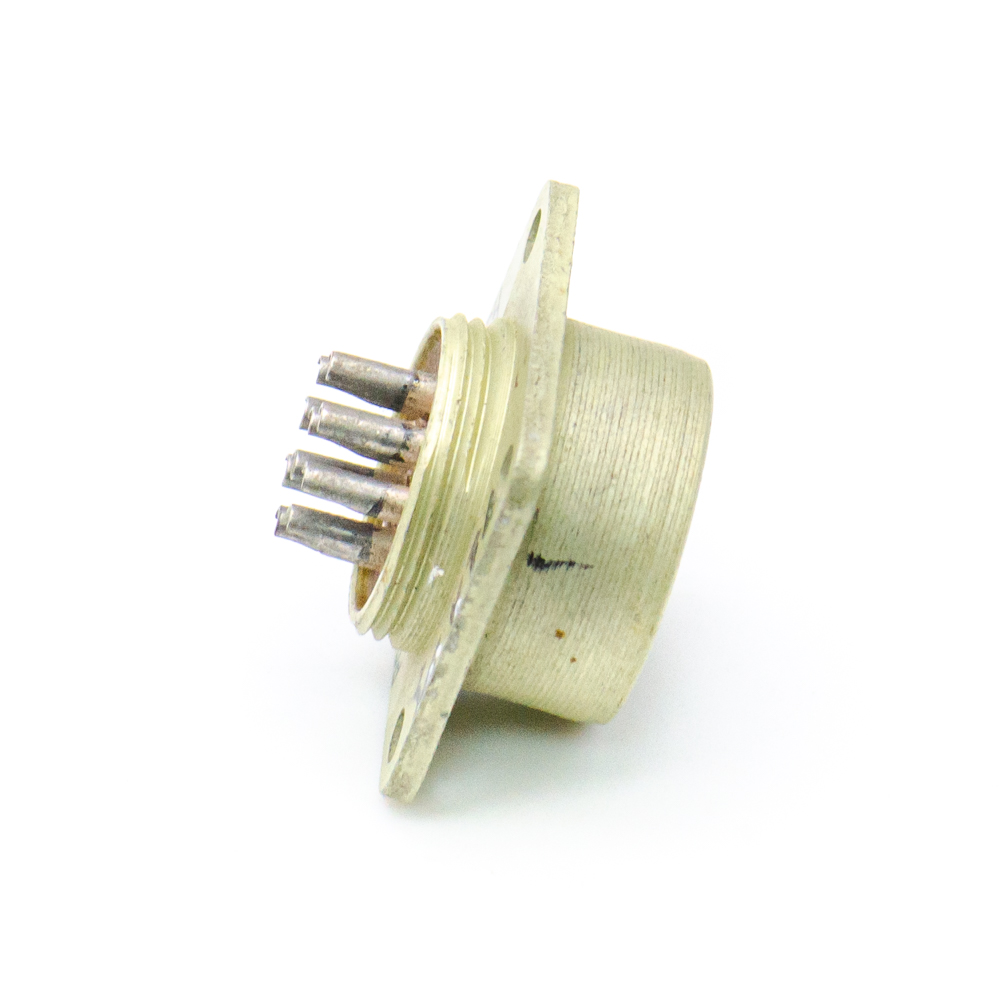

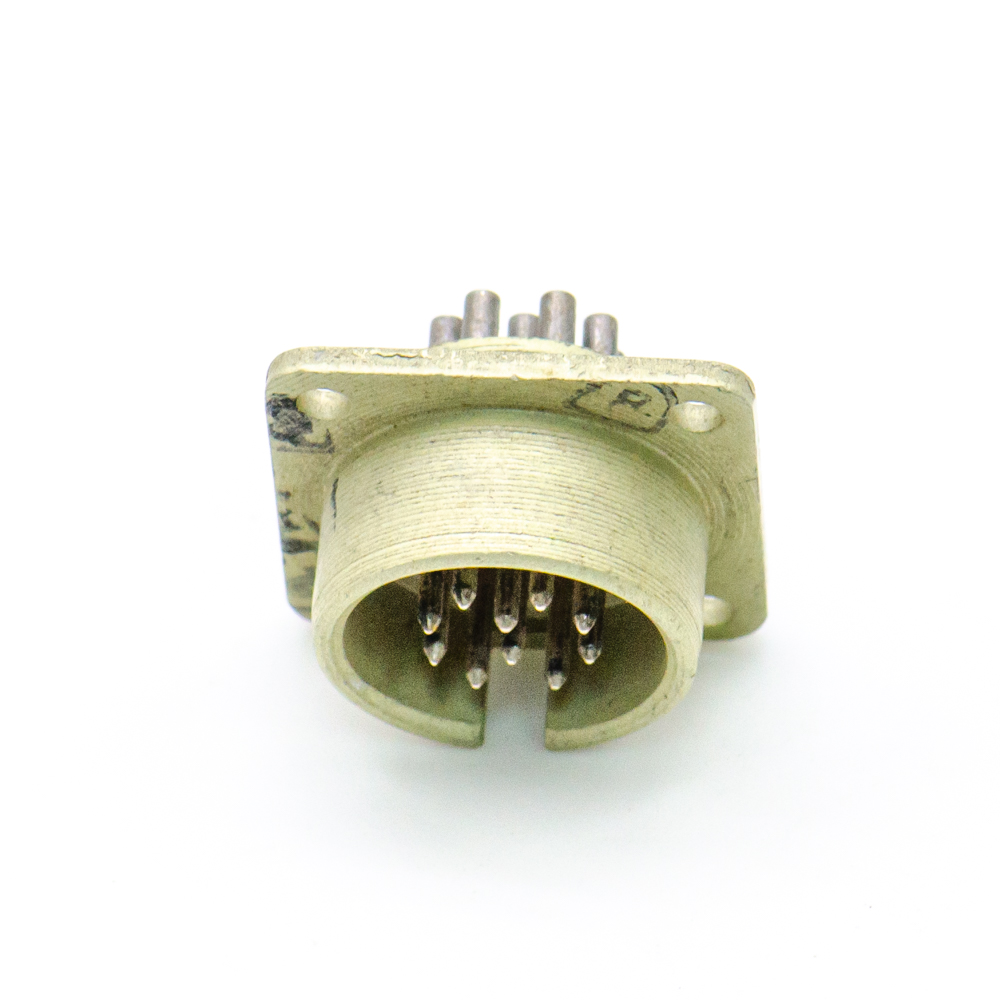

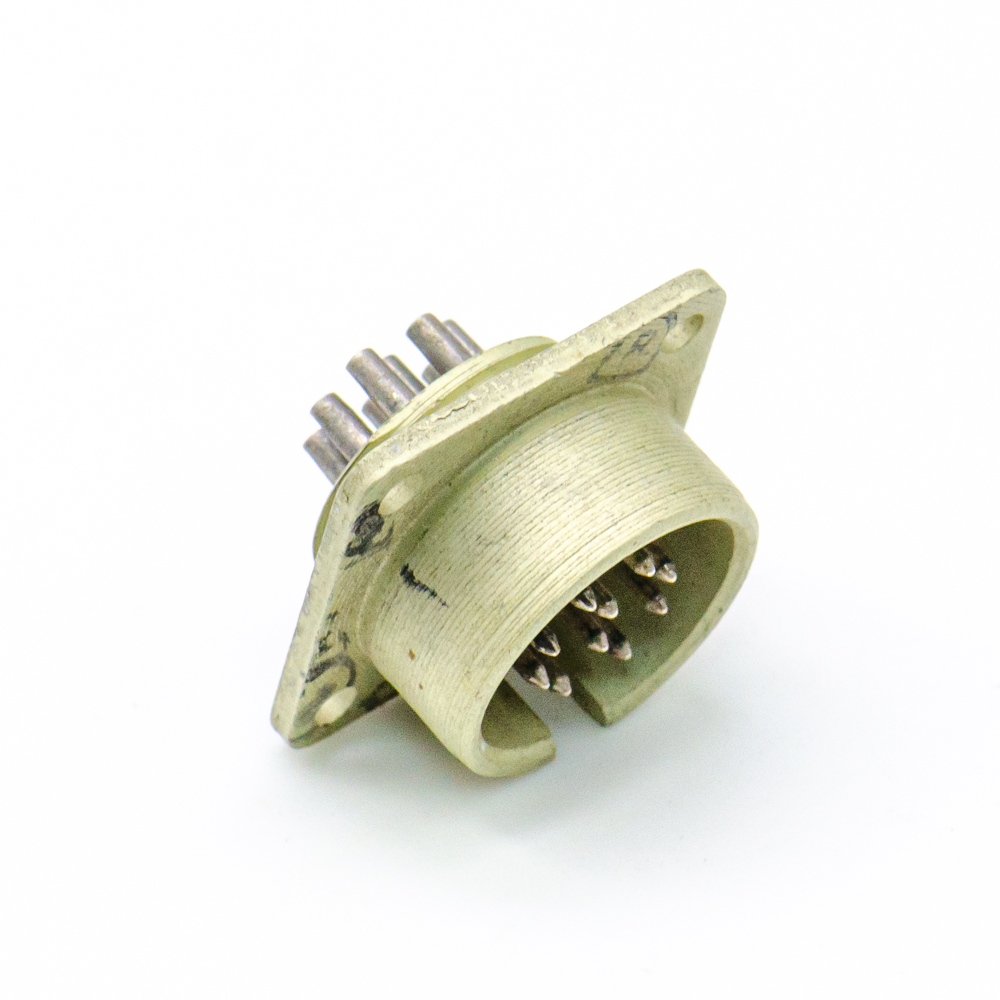

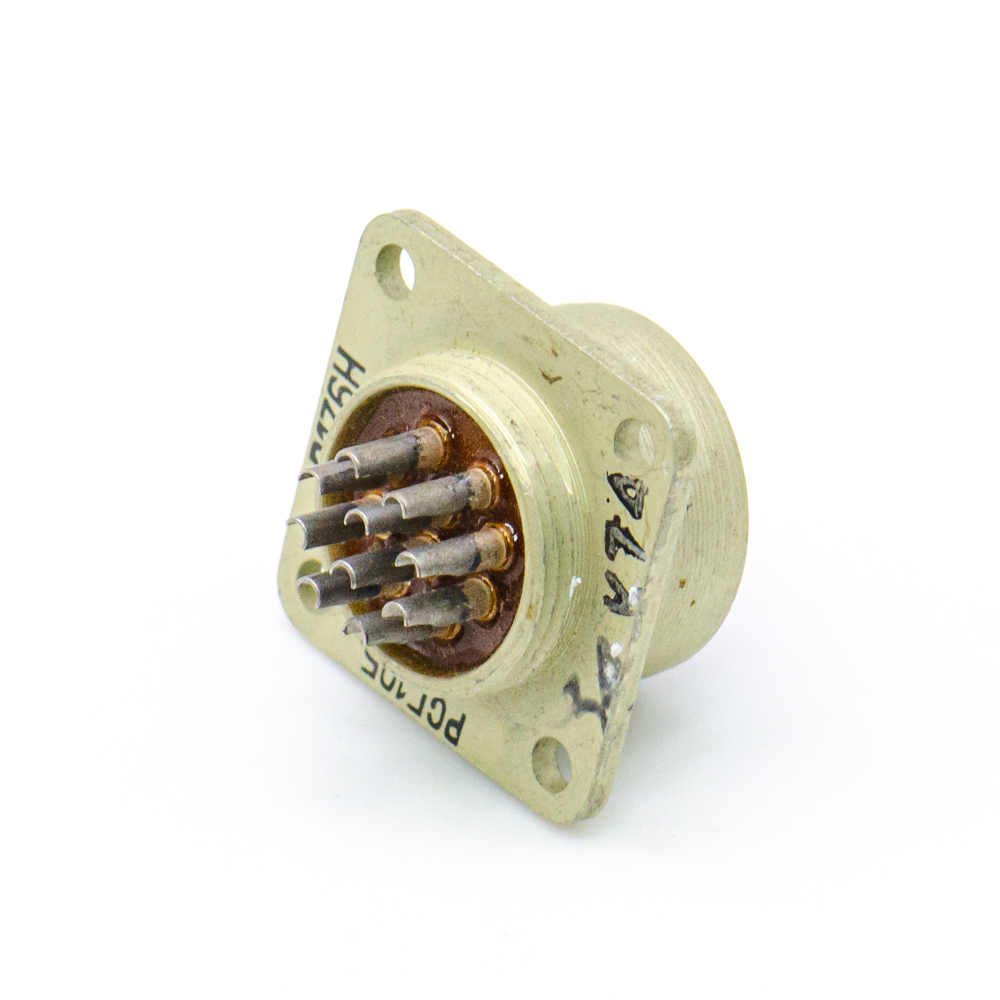

РСГ10Б Вилка блочная без кожуха (арт. OP-962)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Электрический низкочастотный цилиндрический соединитель РСГ10БТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя, 10 - количество контактов, Б - врубное соединение вилки с розеткой, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РСГ10БТВ сочленяется с кабельными и блочными розетками РС10БАТВ и  РС10БТВ. Разъемы серии РС имеют блочную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АШДК.434410.059ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 4,6
Дата выпуска 1976
Транслитерация RSG10B
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.059ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РСГ

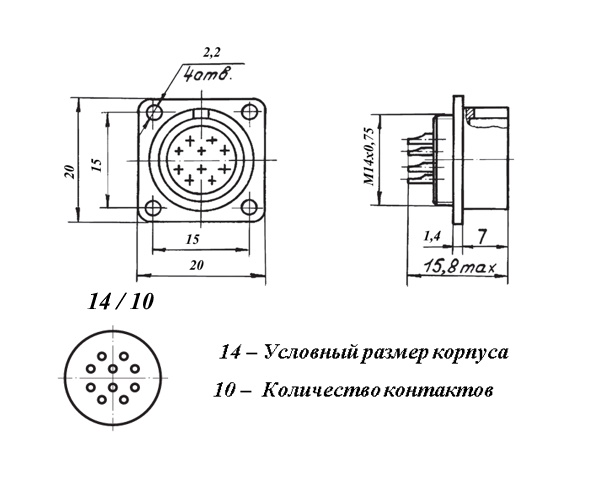

Условный размер корпуса 14
Количество выводов или контактов 10
Типоразмер корпуса отечественный 14
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Метод монтажа объёмный
Фактическая маркировка РСГ10Б
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 20х20х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3 A
Диапазон рабочих частот 1-5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10(-4) Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
