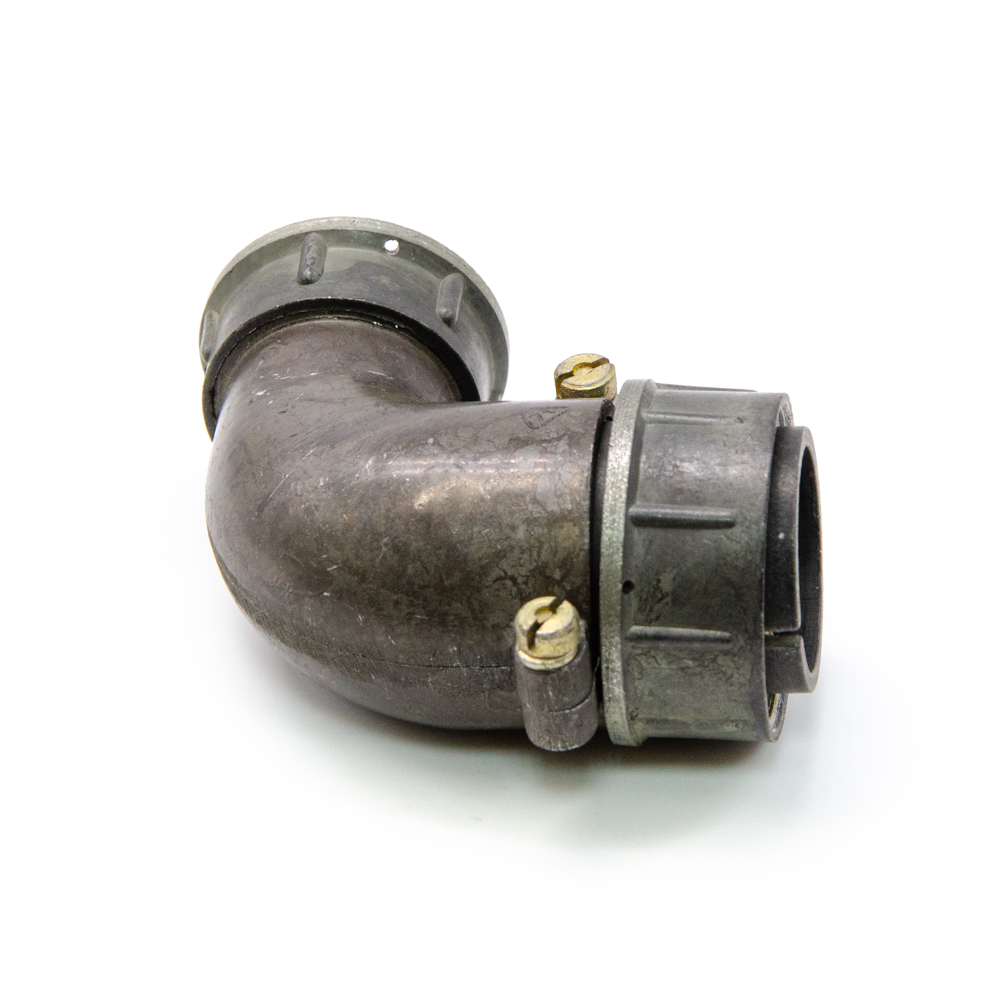

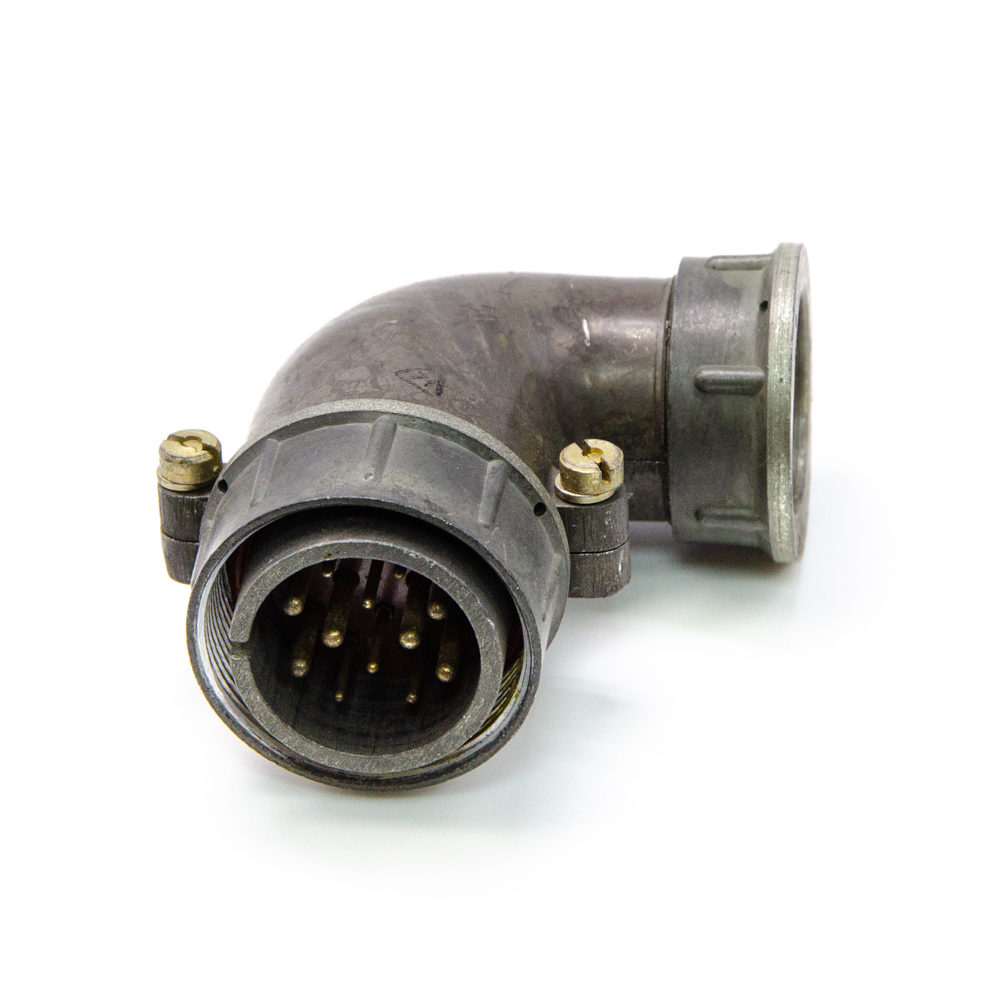

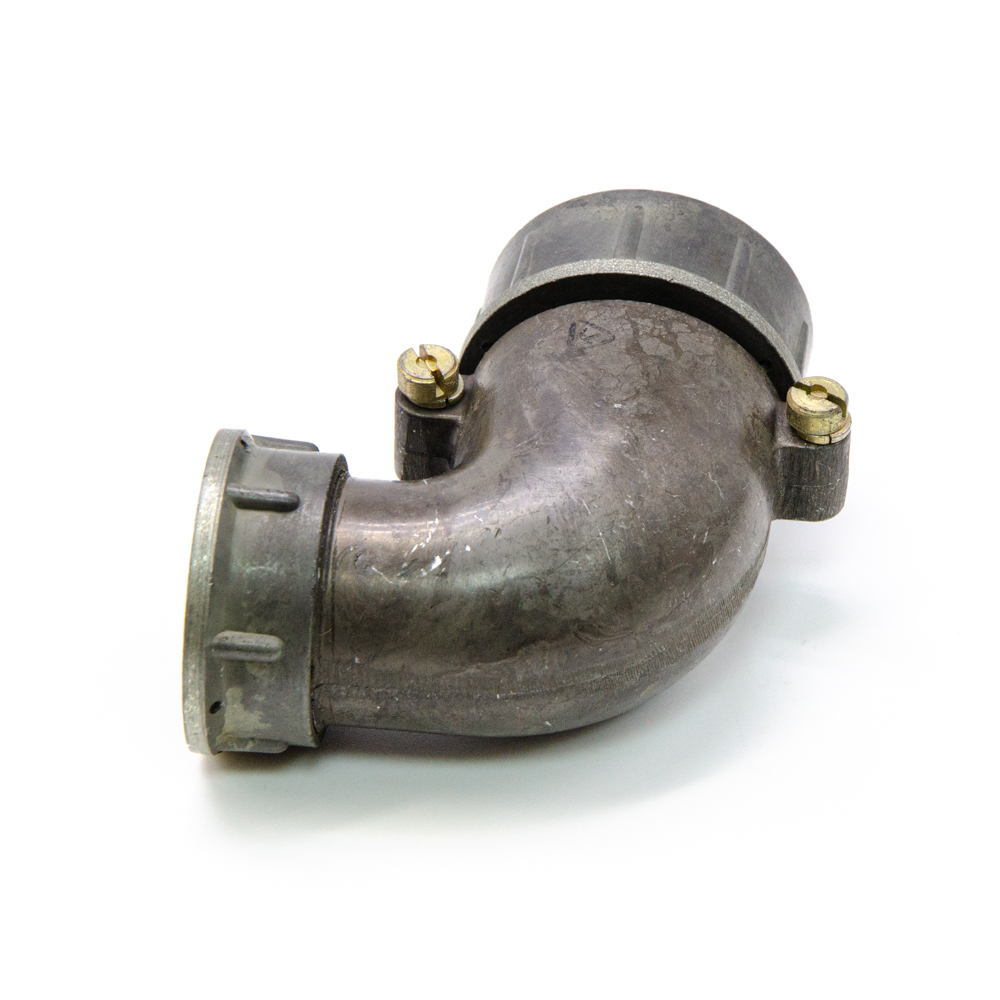

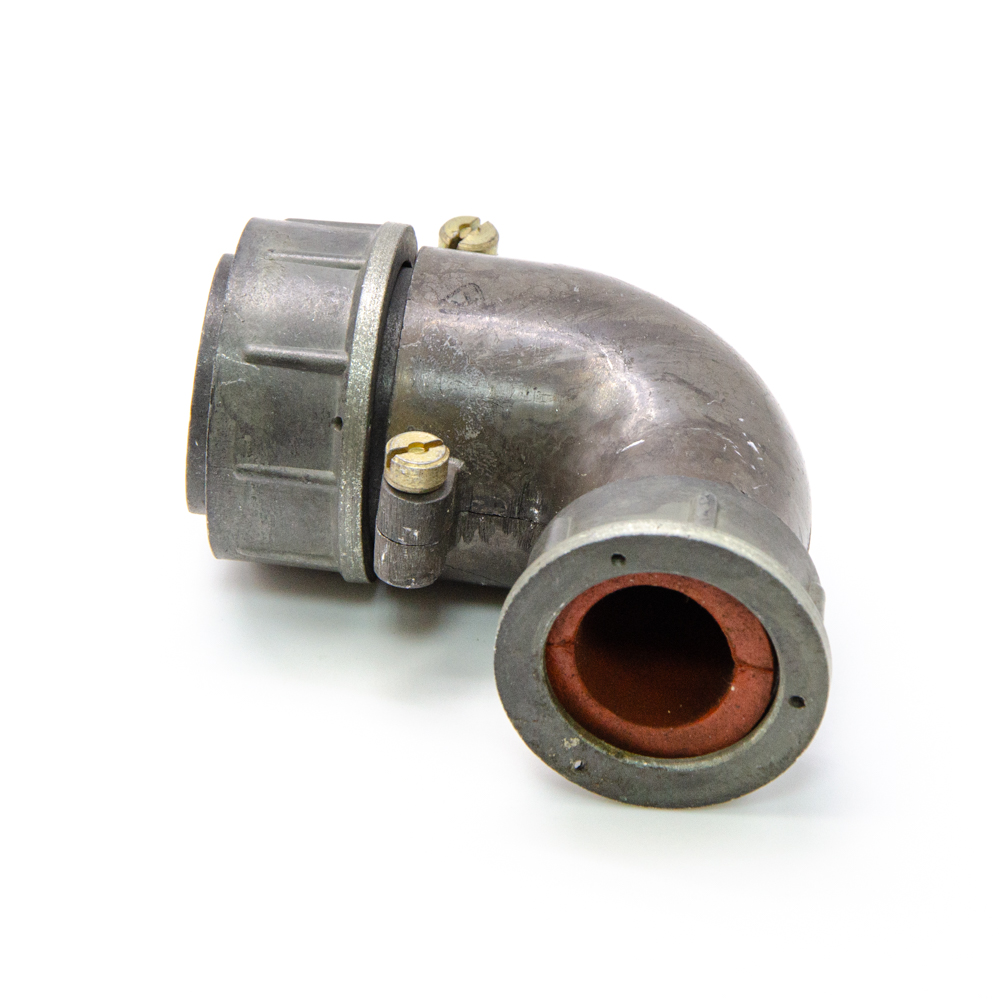

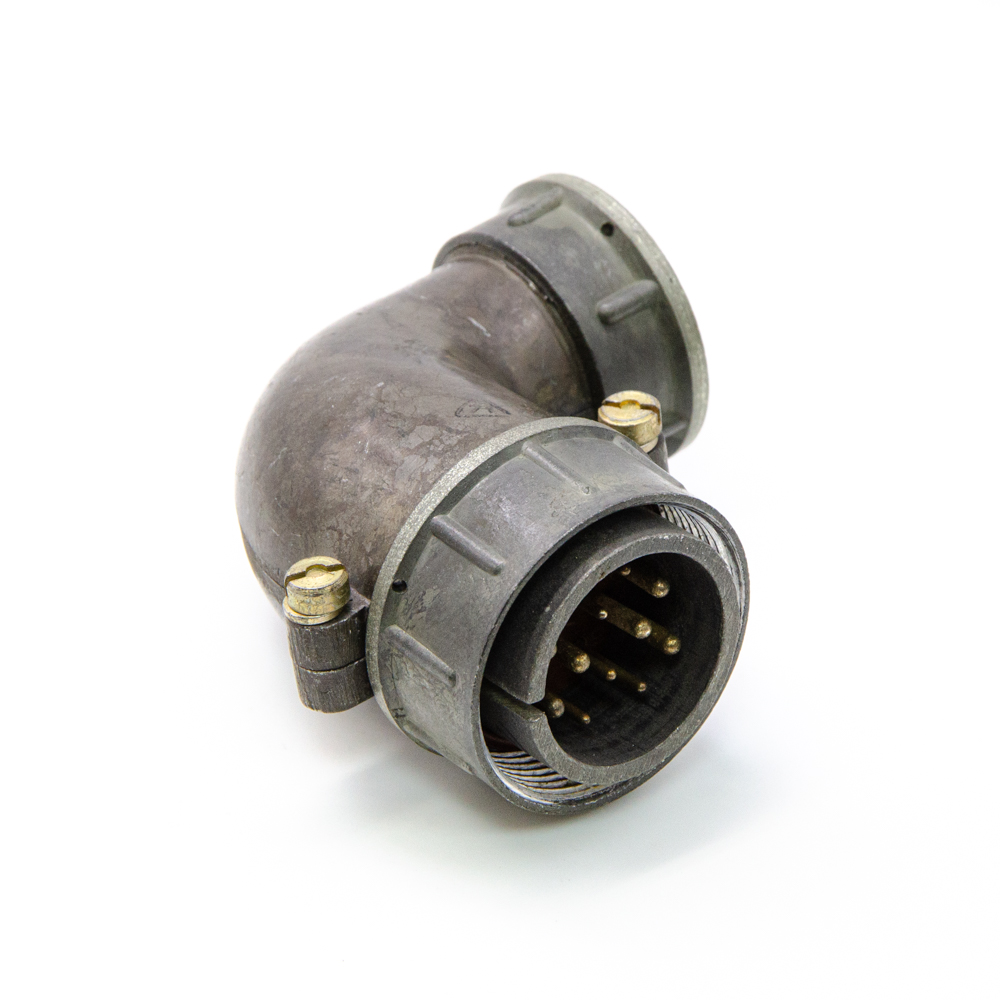

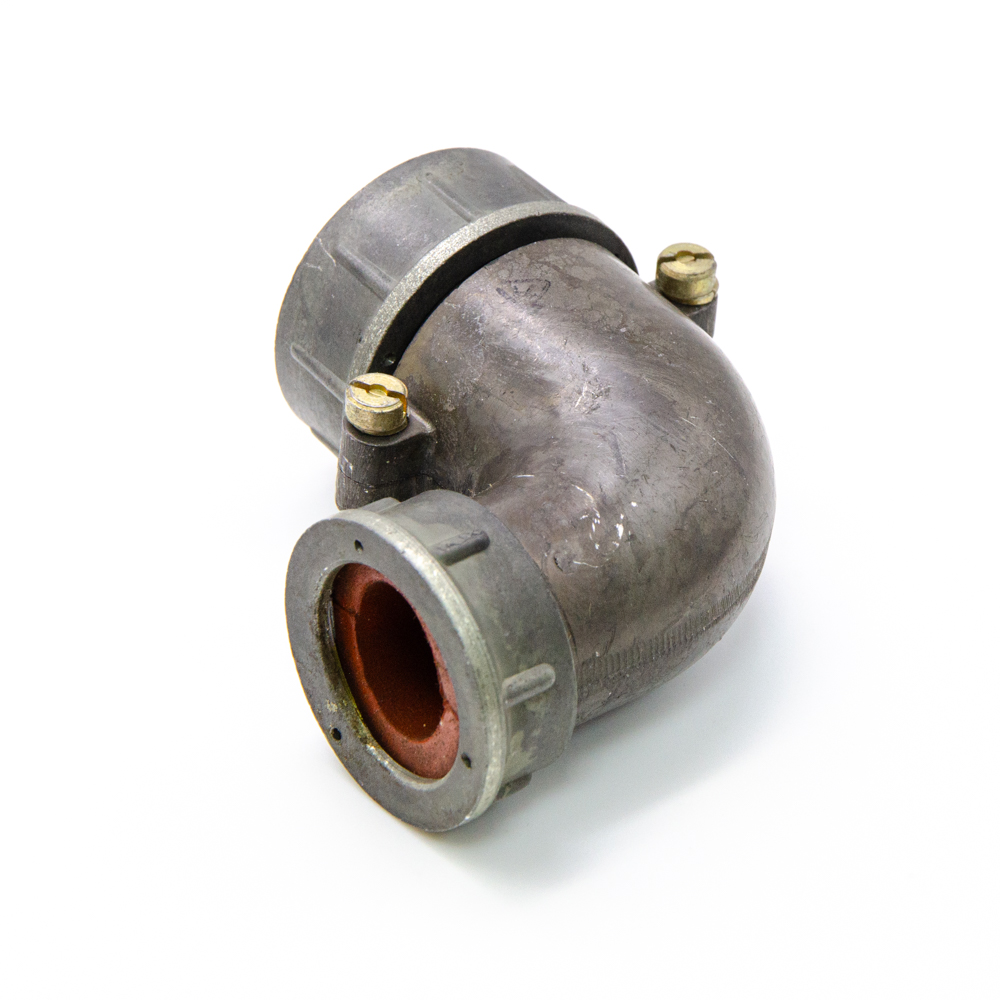

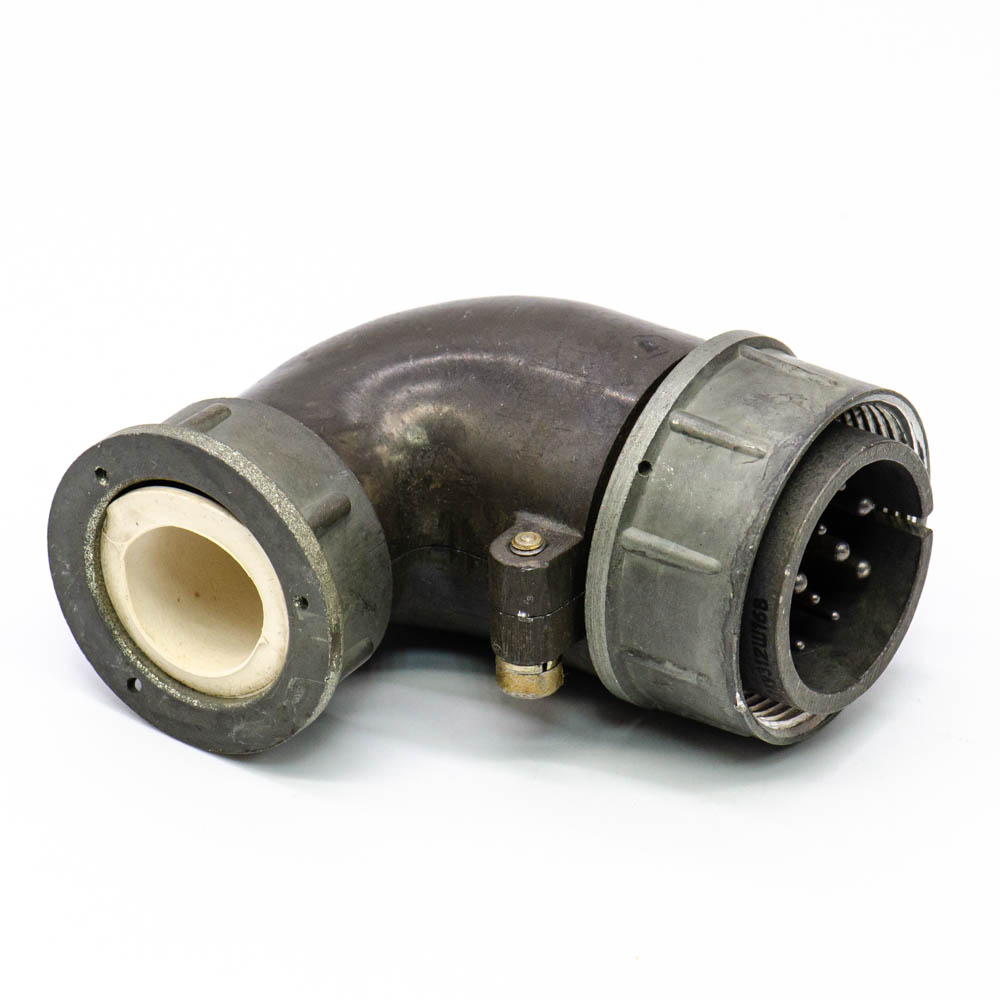

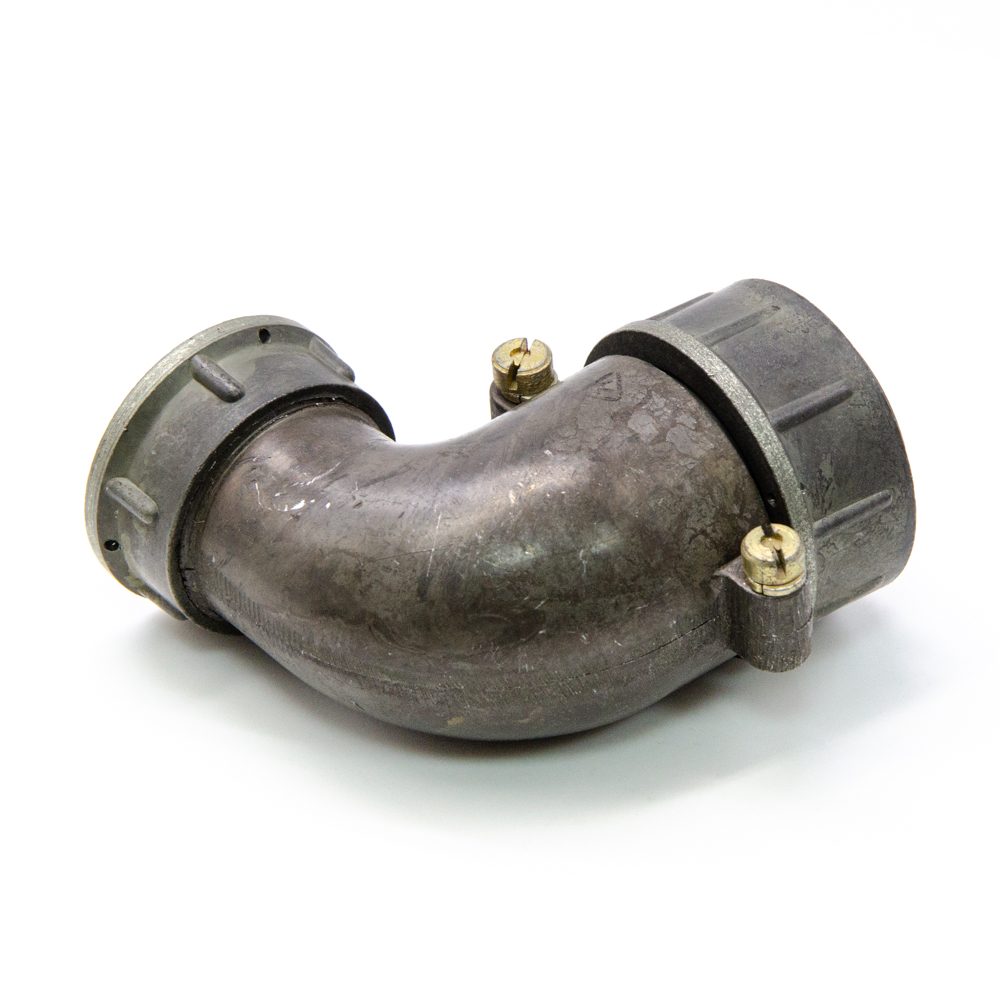

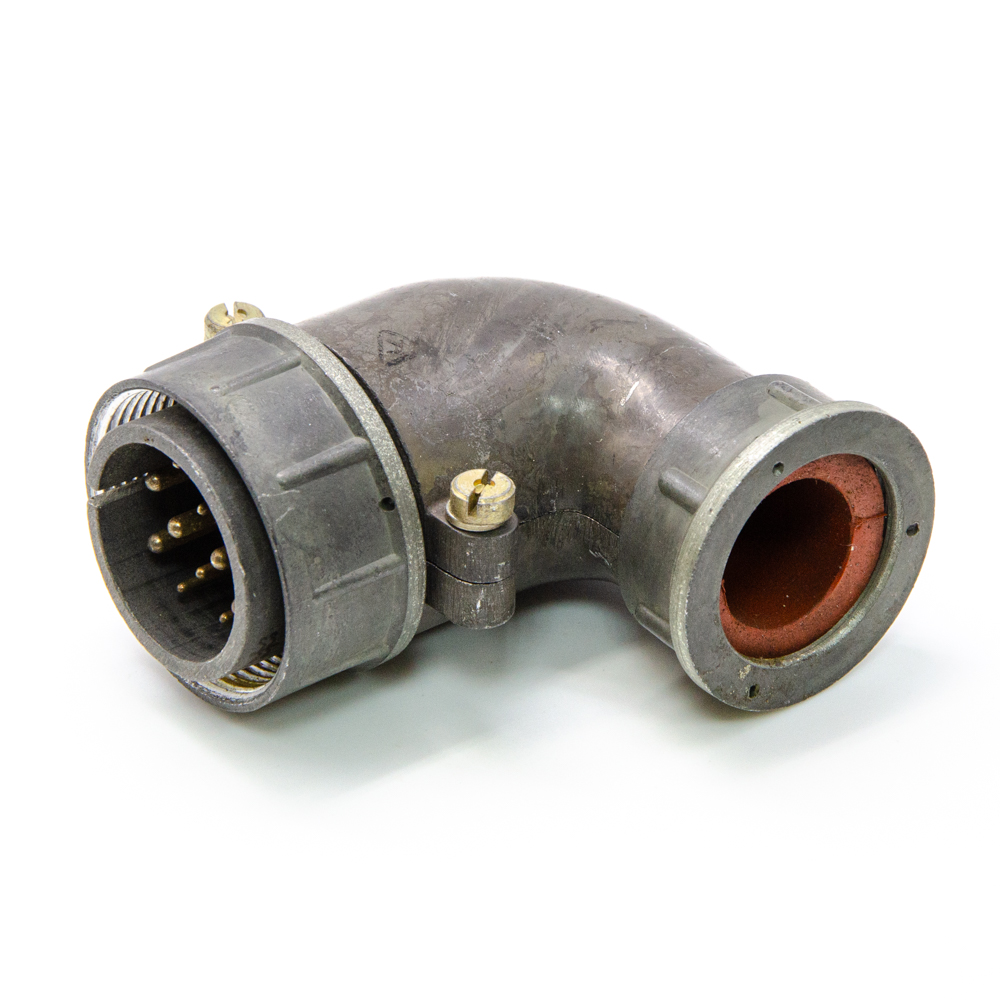

2РТТ32КУЭ12Ш16В Вилка кабельная.(арт. OP-1343)

к сравнению отложить

АО «Завод Элекон»

Артикул (ID): OP-1343

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

Аналоги и альтернативы

ID: 242591

На складе 45 шт

Цена от 1190 ₽
1 шт. 1290 ₽
от 5 шт. 1190 ₽

Количество

Быстрый заказ

Разъём 2РТТ32КУЭ12Ш16В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 32 - условный размер корпуса; К - кабельный корпус; У - угловой патрубок; Э - гайка для экранированного кабеля; 12 - количество контактов; Ш - вилка (штырь); 16 - обозначение сочетания контактов - 6 контактов диаметром 1,5 мм и 6 конт актов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ32КУЭ12Ш16В сочленяется с блочными колодками 2РТТ32Б12Г16В, 2РТТ32БПН(Э)12Г16В и 2РТТ32БУН(Э)12Г16В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РТТ32КУЭ12Ш16В Вилка кабельная.
Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕ0.364.120 ТУ
Масса изделия, гр	112
Вид упаковки	самоупаковка
Транслитерация	2RTT32KUE12SH16V
Нормы и требования	ГЕ0.364.120 ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Серия низкочастотных соединителей	2РТТ
Типономинал / Типоконструкция	вилка кабельная
Условный размер корпуса	32
Метод монтажа	объёмный
Метод сочленения	резьбовой
Герметичность	нет
Количество выводов или контактов	12
Покрытие выводов или контактов	Ag (серебро)
Габаритные размеры LWH	75х42х71 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Фактическая маркировка	2РТТ32КУЭ12Ш16В
Цвет изделия	темно-серый
Ресурс	500 циклов
Тип кожуха или патрубка	угловой для экранированного кабеля
Условный номер контактного набора	16 - 6 контактов Ø 1,5 mm и 6 контактов Ø 2,5 mm
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля

Технические характеристики

Номинальное напряжение	850 V
Рабочий ток	20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1,0 mΩ - для контактов Ø 2,5 mm;
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²

Условия эксплуатации

Климатическое исполнениеi	В - всеклиматическое исполнение
Интервал рабочих температур	от -60 до +100°С
Атмосферное давление	1,33х10⁻⁴ Pa
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Минимальная наработка при температуре max +80°С	1000 час
