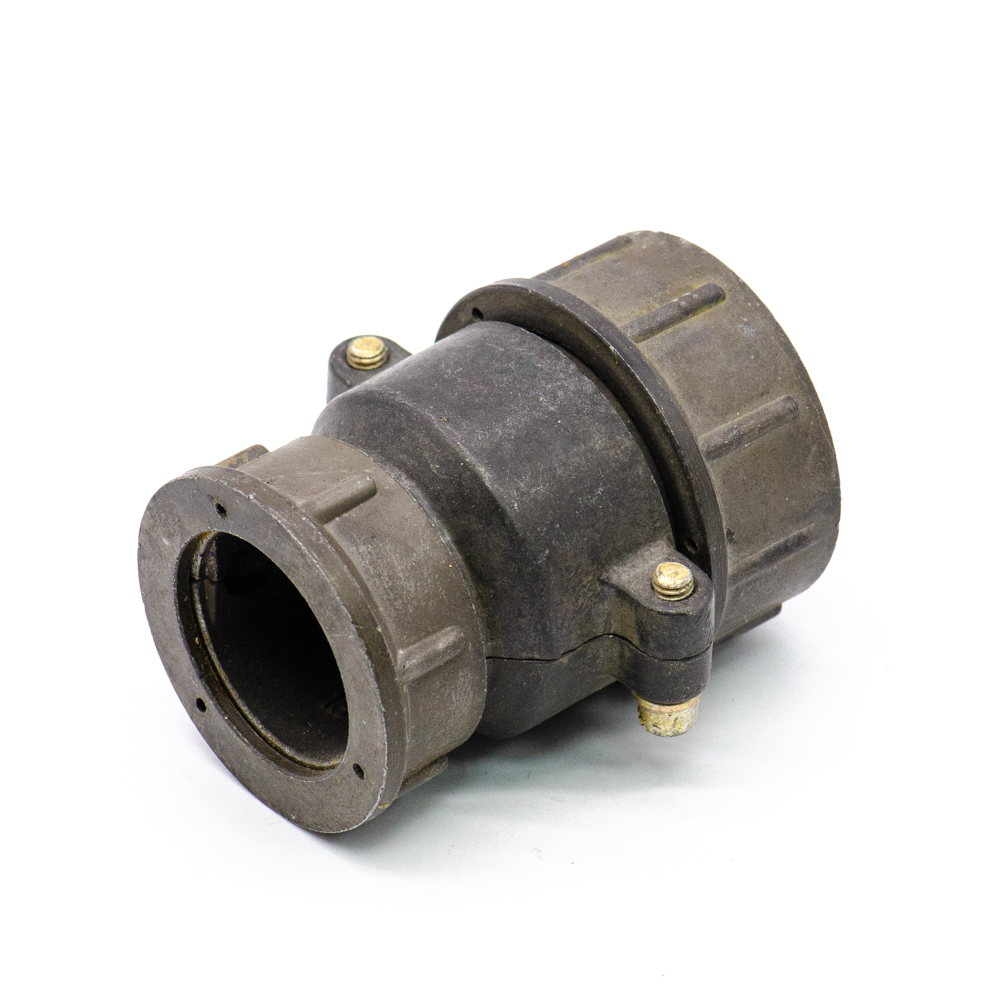

Р32П9ЭШ2 Розетка кабельная карболит, ГЕ0.364.112 ТУ(арт. OP-719)

АО «Нур»; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-719
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.112 ТУ
Подробная документация
ID: 232917
На складе 3 шт
  • Цена от 138 ₽
  • 1 шт 138 ₽
Количество
Быстрый заказ

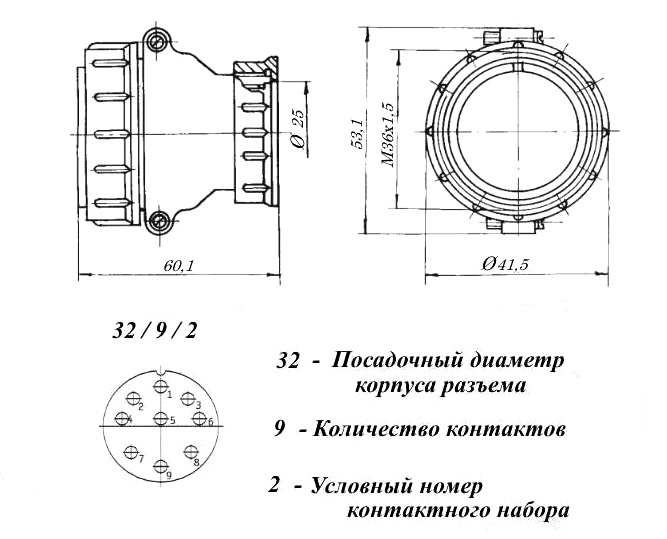

Р32П9ЭШ2 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 32 - условный размер корпуса; П - кабельная часть с прямым патрубком; 9 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – розетка (гнездо); 2 - сочетание контактов (2 - 9 контактов диаметром 1,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки Р32П9Ш2, Р32ПК9НШ2, Р32ПК9ЭШ2, Р32СК9НШ2, Р32СК9ЭШ2. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Р32П9ЭШ2 Розетка кабельная карболит, ГЕ0.364.112 ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 93
Дата изготовленияi 1976-1991
Транслитерация R32P9ESH2 Cable socket, carbolite, GE0.364.112 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.112 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов Р
Условный размер корпуса 32
Количество контактов 9 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 2 - 9 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 9 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M36х1,5 mm
Габаритные размеры L*W*H 60,1х41,5х53,1 mm
Диаметр корпуса 41,5 mm
Длина корпуса 41,5 mm
Высота корпуса 53,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R32P9ESH2 Cable socket, carbolite, GE0.364.112 TU
Фактическая маркировка Р32П9ЭШ2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки РГ, РГ-П
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Р32П9ЭШ2 Розетка кабельная карболит, ГЕ0.364.112 ТУ   (datasheet)
Р32П9ЭШ2 Розетка кабельная карболит, ГЕ0.364.112 ТУ   (datasheet)
