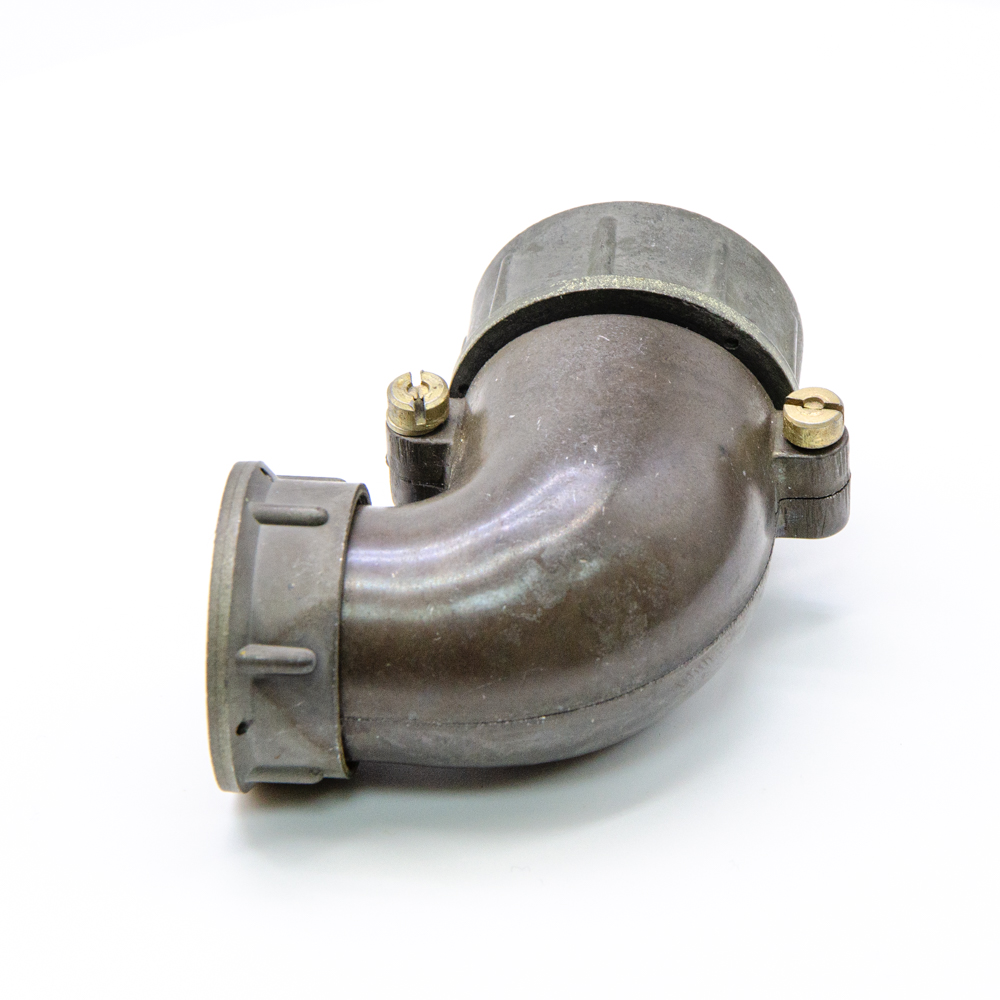

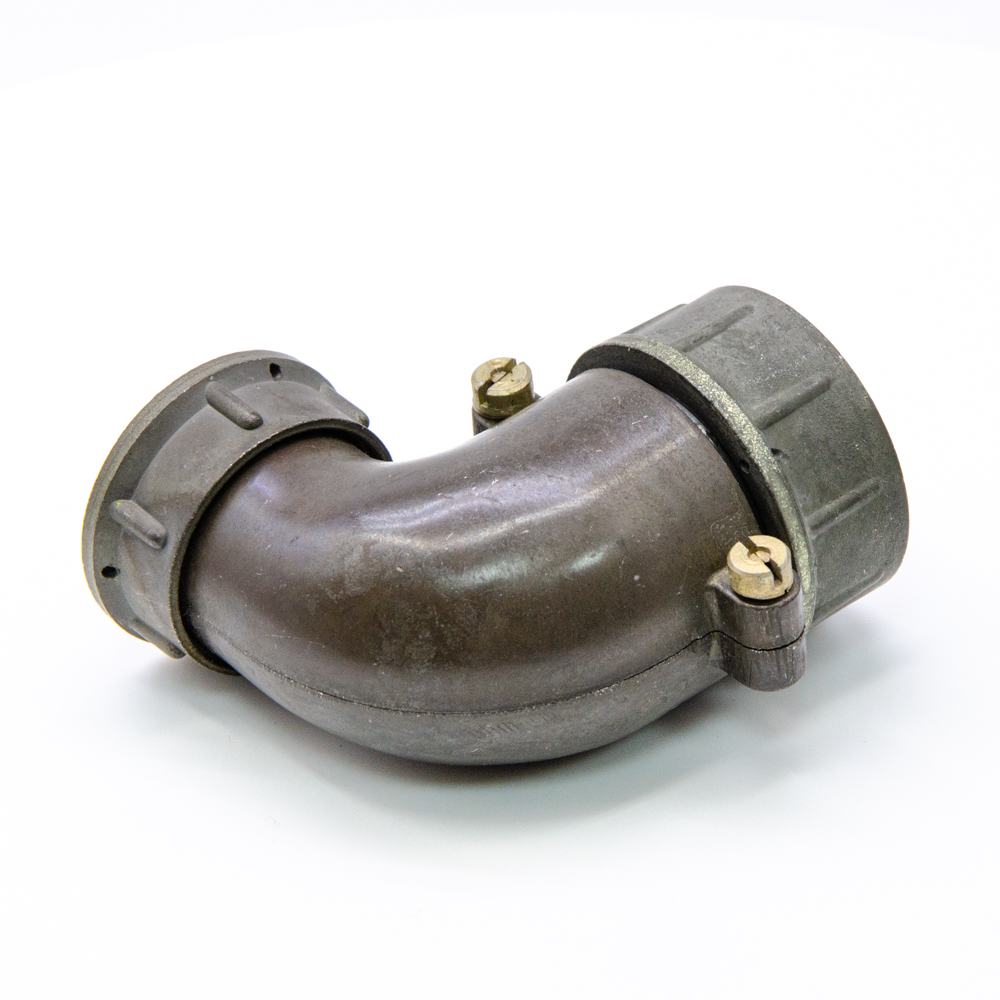

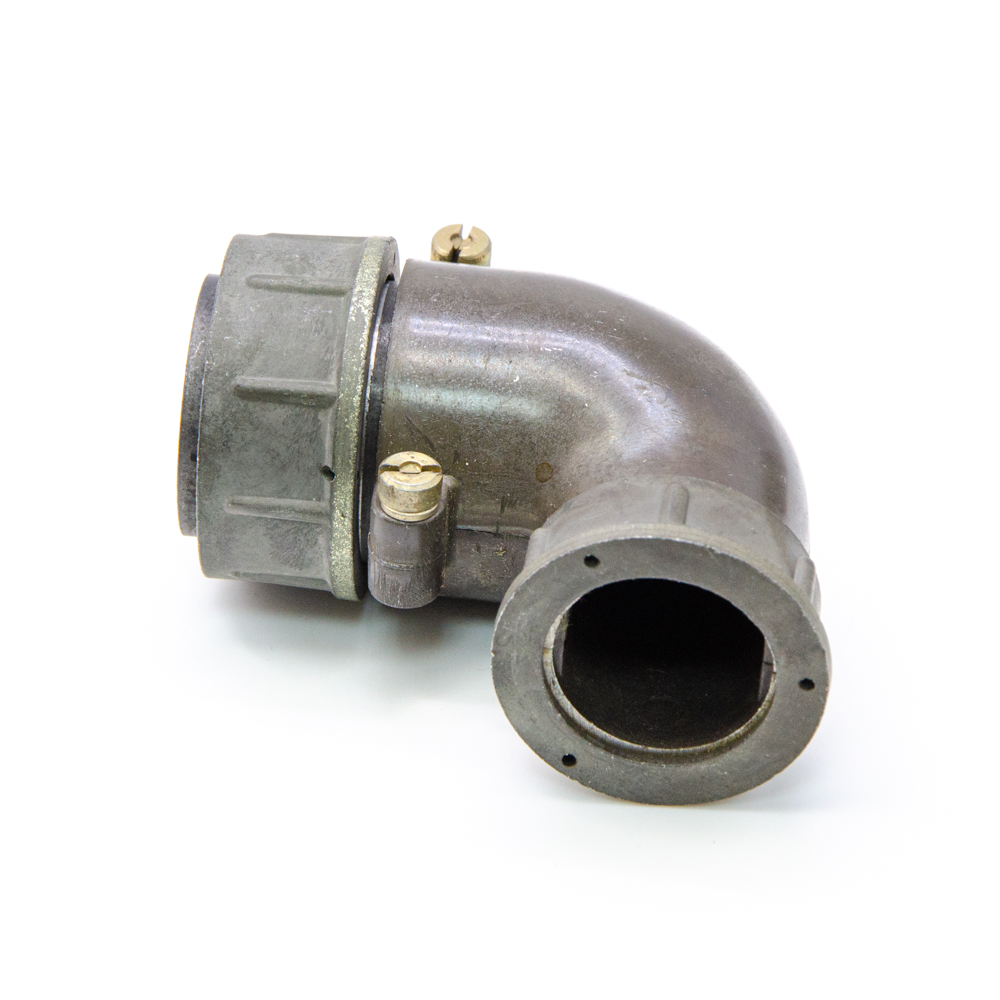

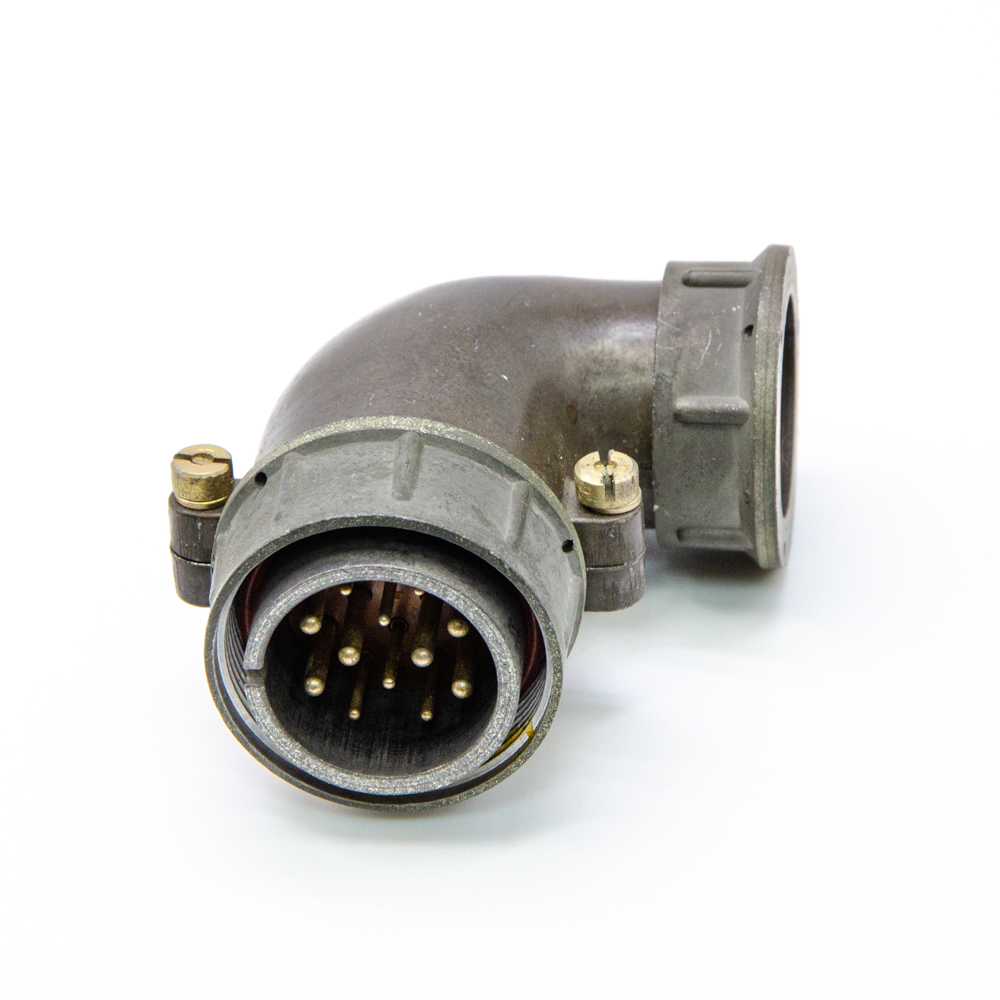

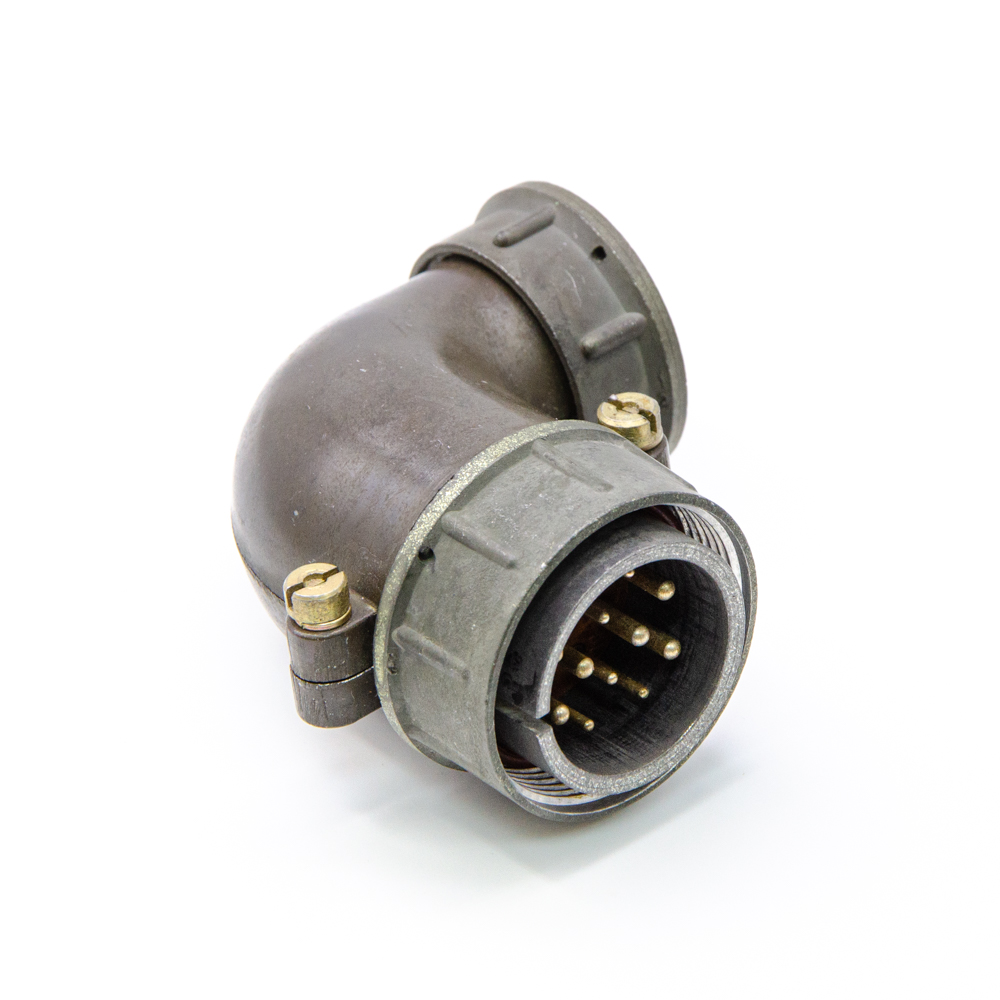

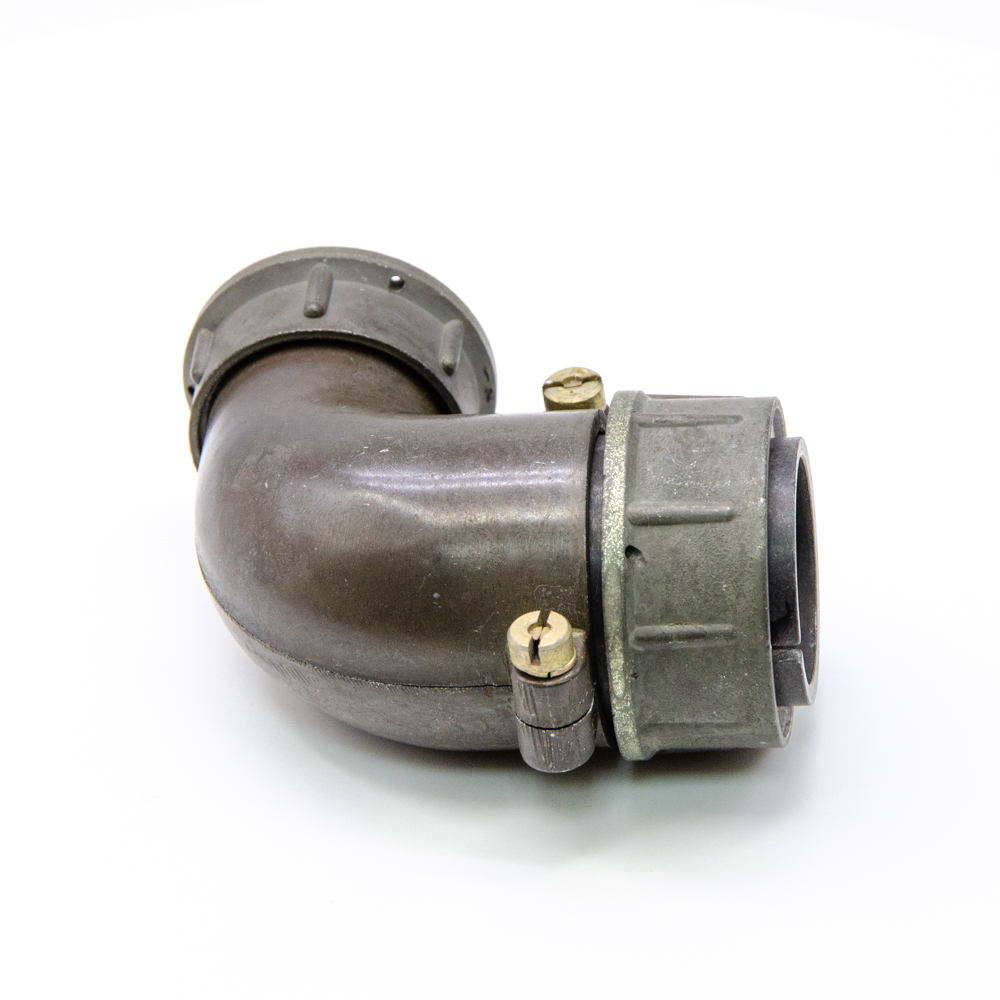

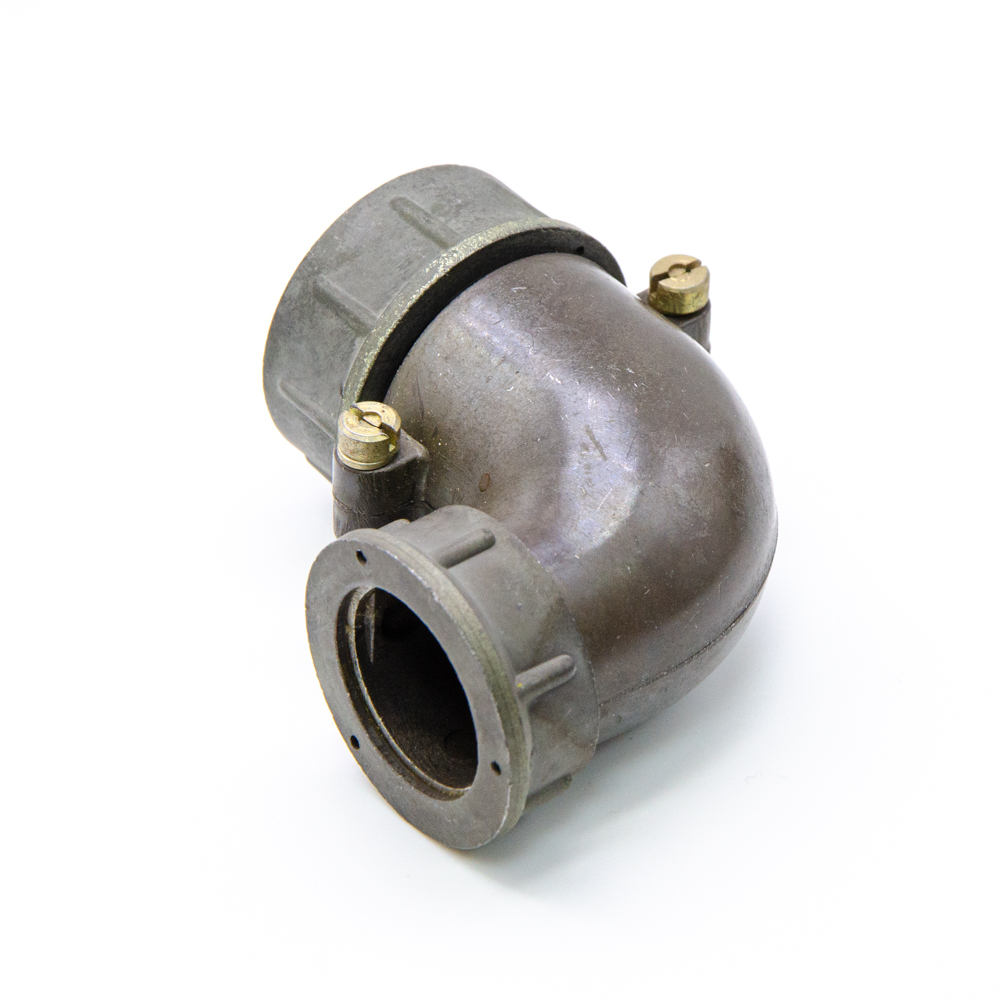

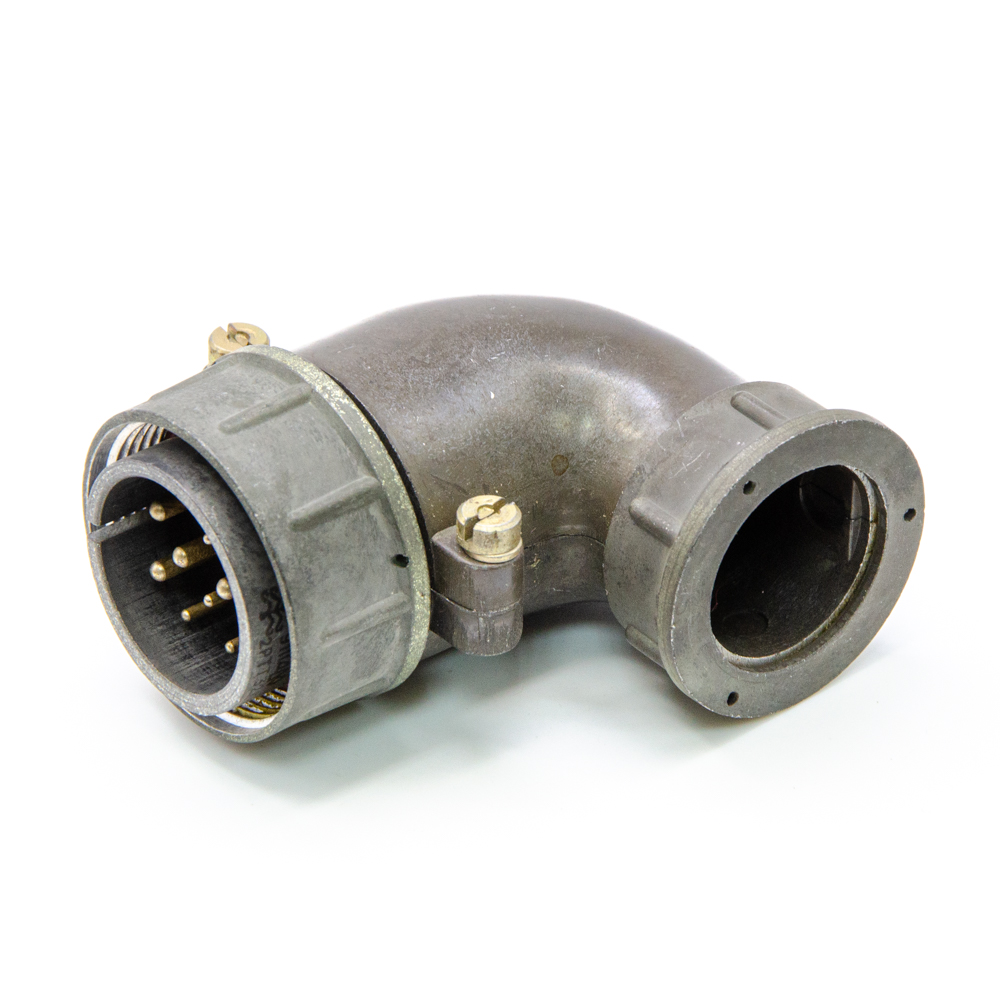

2РТТ32КУЭ12Ш16В Вилка кабельная, (арт. OP-1789)

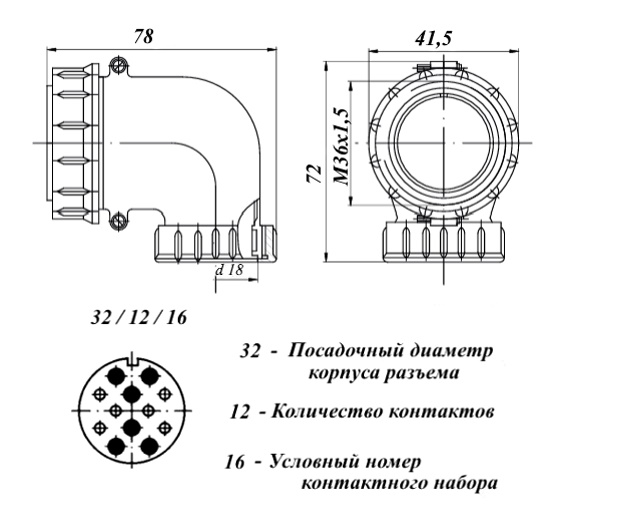

Разъём 2РТТ32КУЭ12Ш16В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 32 - условный размер корпуса; К - кабельный корпус; У - угловой  патрубок; Э - гайка для экранированного кабеля; 12 - количество контактов; Ш - вилка (штырь); 16 - обозначение сочетания контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы  "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ32КУЭ12Ш16В сочленяется с блочными колодками 2РТТ32Б12Г16В, 2РТТ32БПН(Э)12Г16В и 2РТТ32БУН(Э)12Г16В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 112
Дата изготовленияi 1976-1991
Транслитерация 2RTT32KUE12SH16V
Вид упаковки заводская
Доупаковка промасленная бумага
Кратность упаковки 18
Кратность отгрузки 1
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 32
Количество выводов или контактов 12
Условный номер контактного набора 16 - 6 контактов Ø 1,5 mm и 6 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ32КУЭ12Ш16В

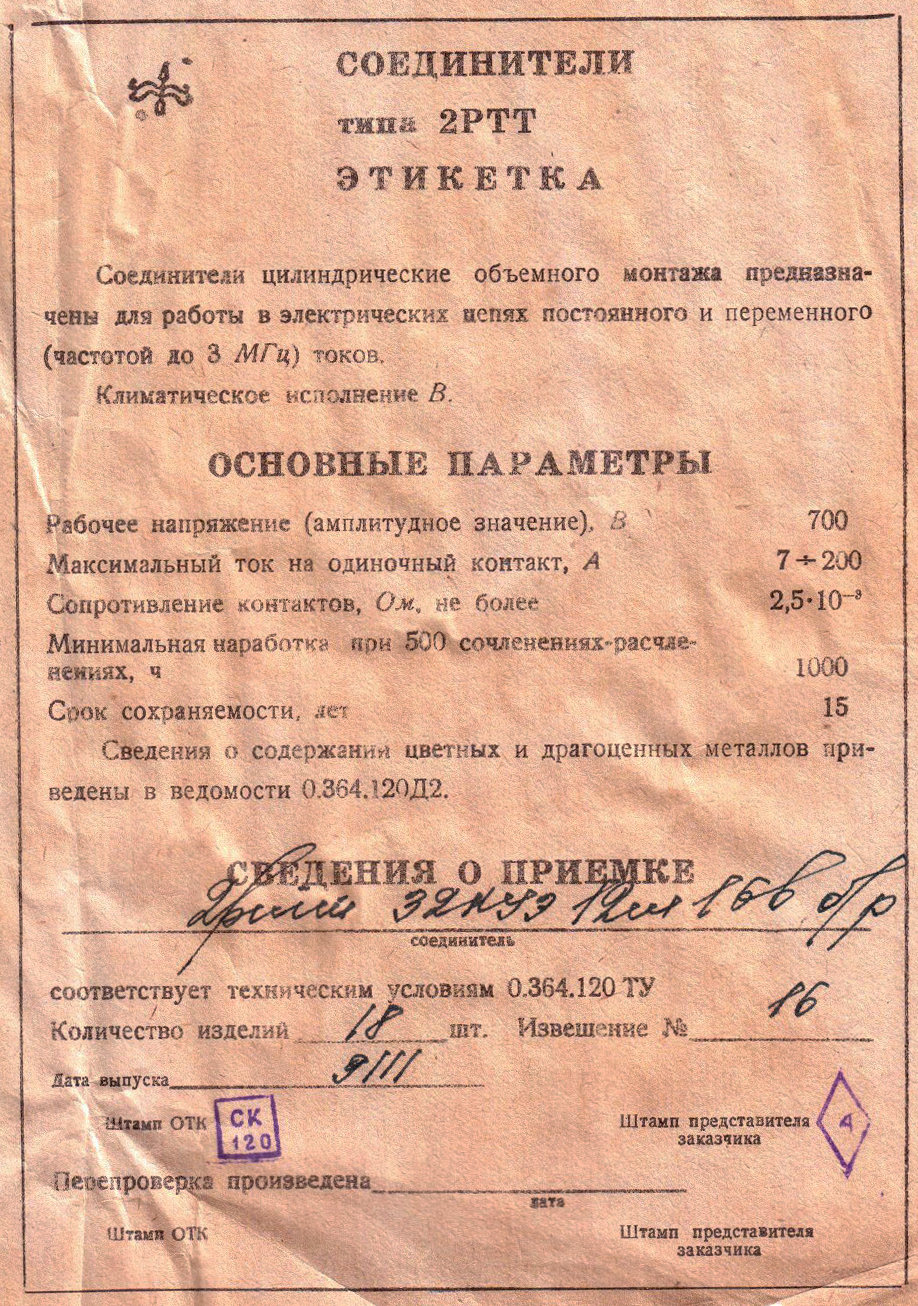

Наличие паспорта - этикетки есть
Цвет изделия темно-серый
Габаритные размеры L*W*H 75х42х71 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1,0 mΩ - для контактов Ø 2,5 mm;
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Примечание отсутствует резиновая вкладка в кожухе
Срок отгрузки со склада 1 день (в наличии)
