2РТТ32КУЭ10Ш15В Вилка кабельная (арт. OP-1298)

Цилиндрический низкочастотный соединитель 2РТТ32КУЭ10Ш15В предназначен для работы в
электрических цепях постоянного, переменного ( частотой до 3 МГц) токов при напряжении
до 850 В ( амплитудное значение ).
Интервал рабочих температур - от -60 оС до +100 оС.
Атмосферное давление , Па - 1,3*10 (-4)
Сочленение - резьбовое.
Поляризация корпусов - одношпоночная.
Покрытие контактов - серебро.
Исполнение - всеклиматическое.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 101
Дата выпуска 1981-1983
Транслитерация 2RTT32KUE10SH15V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 32
Количество выводов или контактов 10
Условный номер контактного набора 15 - 6 контактов Ø 1,5 mm и 4 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ32КУЭ10Ш15В
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

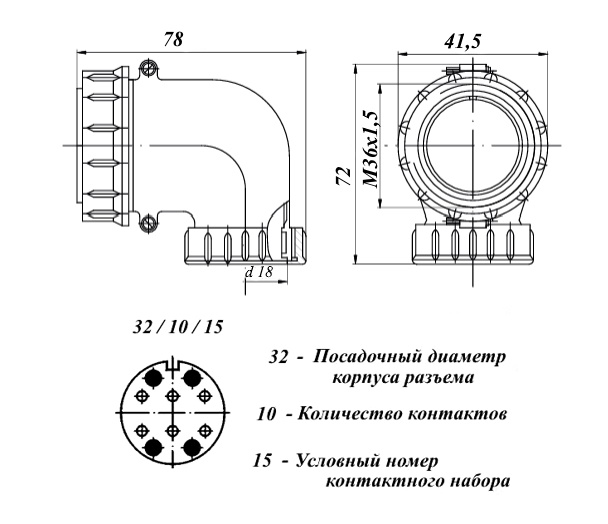

Габаритные размеры L*W*H 77х73х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1,0 mΩ - для контактов Ø 2,5 mm;
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Примечание отсутствует резиновая вкладка в кожухе
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
