H-04 pitch 2,54 mm Розетка на кабель 4 контакта, шаг 2.54 mm +контакты, Ruichi (арт. KT-648)

КИТАЙ
Артикул (ID): KT-648
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 502249
На складе 400 шт
  • Цена от
    Включая НДС
     3 ₽
  • 1 шт 4 ₽
  • от 10 шт 3 ₽
Количество
Быстрый заказ

Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с нагрузкой до 9А и 250В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование H-04 pitch 2,54 mm Розетка на кабель 4 контакта, шаг 2.54 mm +контакты, Ruichi
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,2
Состояние упаковки самоупаковка
Транслитерация H-04 pitch Socket on cable 4 contacts, pitch 2.54 mm + contacts, Ruichi
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов H
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

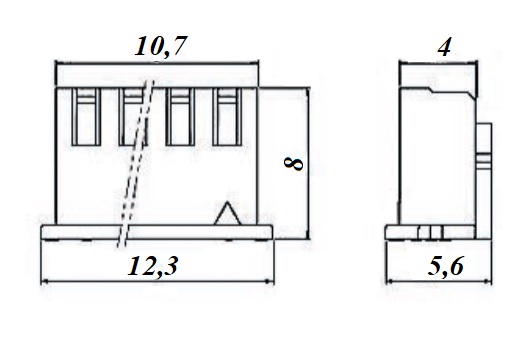

Габаритные размеры L*W*H 12,3х5,6х8 mm
Длина изолятора 12,3 mm
Ширина изолятора 5,6 mm
Высота изолятора 8 mm
Цвет изолятора белый
Ответная часть разъема WF-04, WF-04R
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
Ресурс 15000 часов
H-04 pitch 2,54 mm Розетка на кабель 4 контакта, шаг 2.54 mm +контакты, Ruichi   (datasheet)
