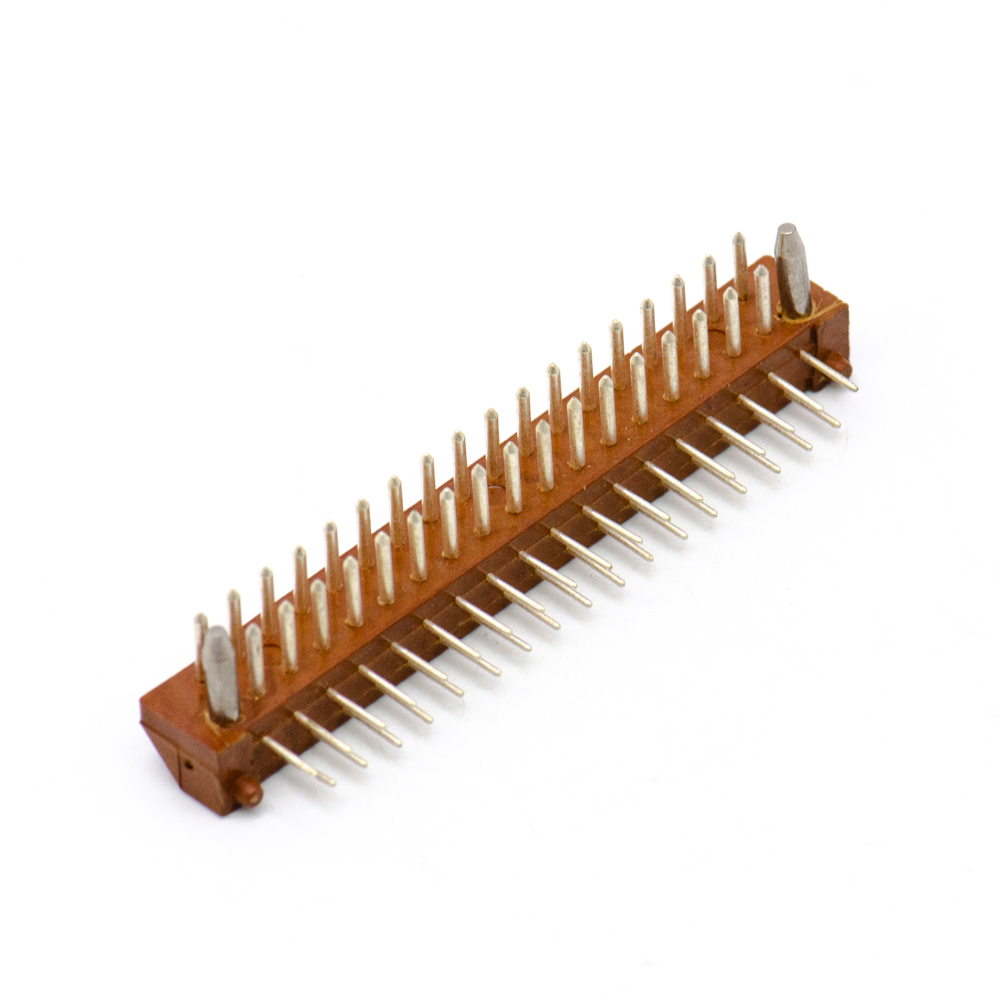

РГ35-3 Вилка врубная, карболит, дЕМ0.364.000 ТУ(арт. KT-617)

АО Лтава, Полтава; 100 V; 2 A; в плату; " 1" - ОТК; угловые контакты под пайку; дЕМ0.364.000 ТУ
СССР
Артикул (ID): KT-617
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ дЕМ0.364.000 ТУ
Подробная документация
ID: 502097
На складе 109 шт
  • Цена от 1500 ₽
  • 1 шт 1700 ₽
  • от 10 шт 1500 ₽
Количество
Быстрый заказ

РГ35-3 Вилка врубная, карболит – прямоугольный низкочастотный соединитель. Структура условного обозначения: РГ – тип соединителя; 35 – количество контактов; 3 – шаг контактов(мм). Климатическое исполнение – УХЛ2.1. Соединитель предназначен для работы в низкочастотных электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Контакты для печатного монтажа. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РГ35-3 Вилка врубная, карболит, дЕМ0.364.000 ТУ
Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования дЕМ0.364.000 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 6,82
Состояние упаковки самоупаковка
Транслитерация RG35-3 Plug-in, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ35
Количество контактов 35
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид контактов круглые
Тип контактов штырь
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 3,0 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Материал изолятора карболит
Цвет изолятора коричневый

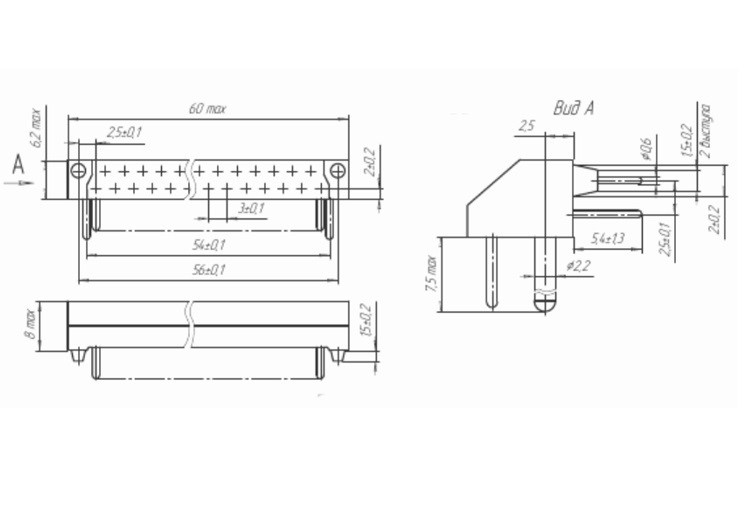

Габаритные размеры L*W*H 60х13,7х13,3 mm
Длина изолятора 60 mm
Ширина изолятора 6,2 mm
Высота изолятора 8 mm
Конструктивное исполнение хвостовика угловые контакты под пайку
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 56 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,5 mm
Метод сочленения врубной
Фактическая маркировка РГ35-3

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 2 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 50 MΩ
- диапазон частот 5-80 Hz
- амплитуда ускорения 2,5 g

Условия эксплуатации

Интервал рабочих температур от -10 до +35°C
Климатическое исполнениеi УХЛ 2.1
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РГ35-3 Вилка врубная, карболит, дЕМ0.364.000 ТУ   (datasheet)
