РГ7КП-5Г2Т-В Розетка врубная, карболит (арт. ZK-6461)

Эталон, г. Антрацит; 250 V; 2,5 A; объемный монтаж; " 5" - ВП, ПЗ; контакты под пайку; НЩ0.364.008ТУ

РГ7КП-5Г2Т-В Розетка врубная, карболит - электрический прямоугольный наборный соединитель. Структура условного обозначения: Р - Тип соединителя; Г - розетка (гнездо); 7 - условный типоразмер корпуса; КП - кабельный корпус с кожухом прямым (розетка); 5 - количество колодок; Г - гнездо, 2 - номер сочетания контактов, Т - обозначение только для типовых колодок с повышенной теплостойкостью, В - всеклиматическое исполнение. Соединители типа РГ и РШ применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Эталон, г. Антрацит
Страна изготовления СССР
Нормы и требования НЩ0.364.008ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 110
Состояние упаковки самоупаковка
Транслитерация RG7KP-5G2T-V Socket, cut-in, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ
Количество типовых колодок, набираемых в корпус 5
Количество контактов 18х5
Диаметр контактов 1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид контактов круглые
Тип контактов гнездо
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,5 mm
Количество рядов контактов 6
Наличие замка для фиксации есть защелка
Наличие ловителей нет
Материал изолятора карболит
Цвет изолятора коричневый

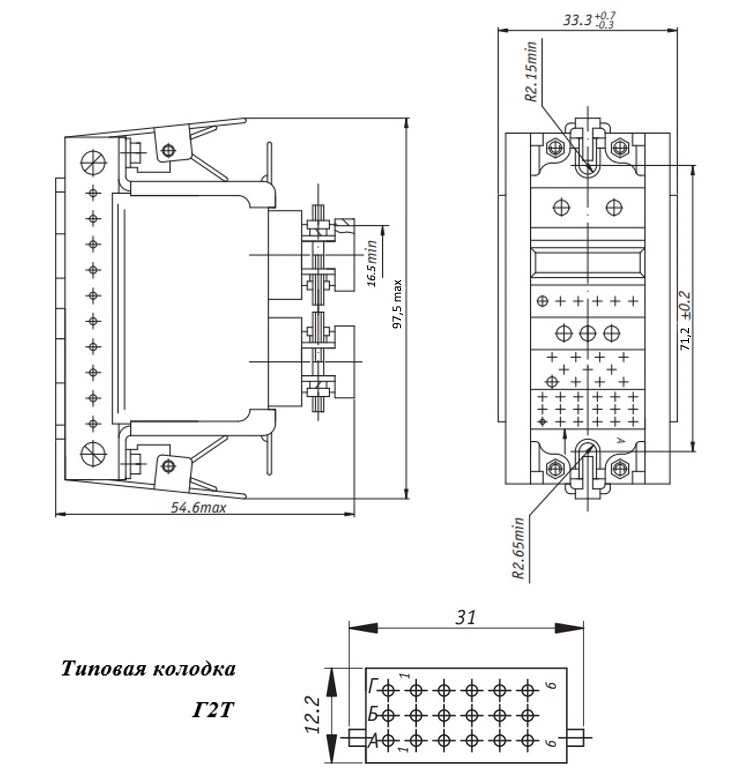

Габаритные размеры L*W*H 97,5х33,3х54,6 mm
Длина изолятора 83,3 mm
Ширина изолятора 33,3 mm
Высота изолятора 12 mm
Конструктивное исполнение хвостовика контакты под пайку
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Наличие ориентации выборка в корпусе
Состояние товара с хранения
Фактическая маркировка РГ7КП-5Г2Т-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2,5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 30 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 0,4х10³ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Минимальный срок сохраняемости, лет 15
