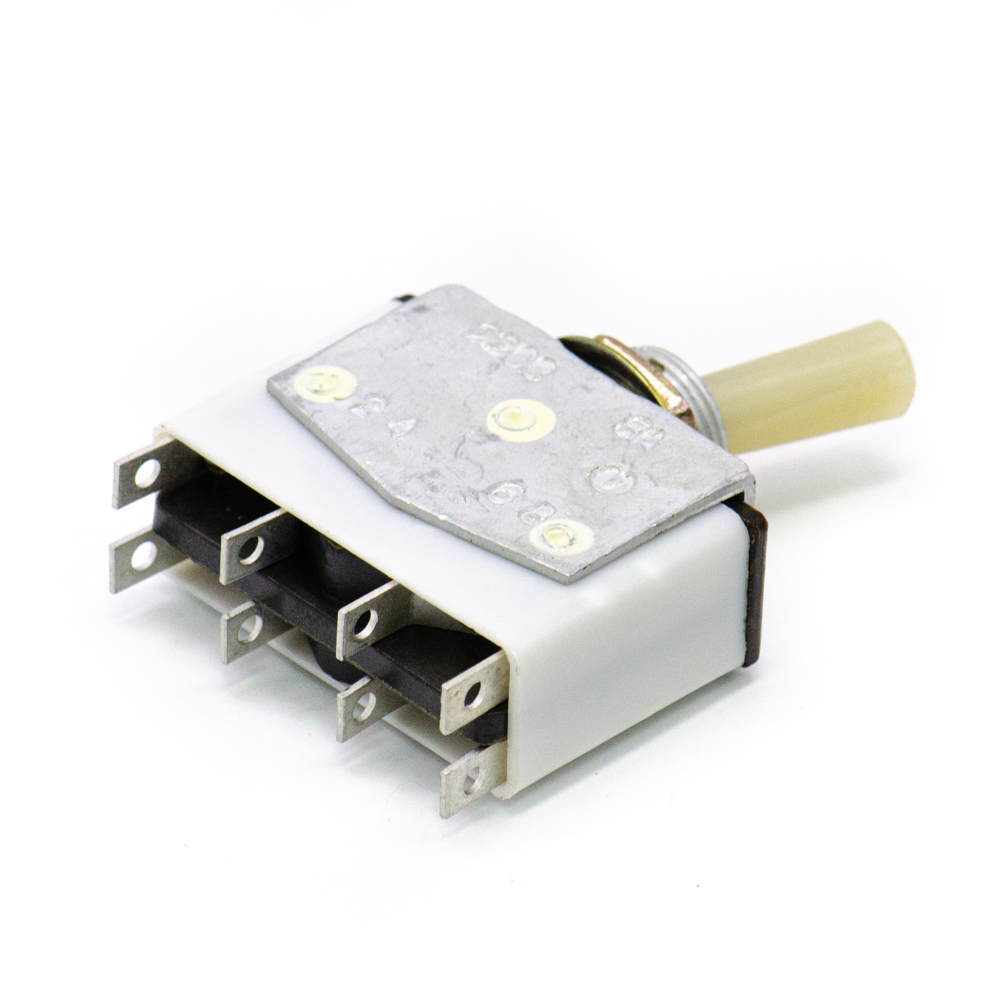

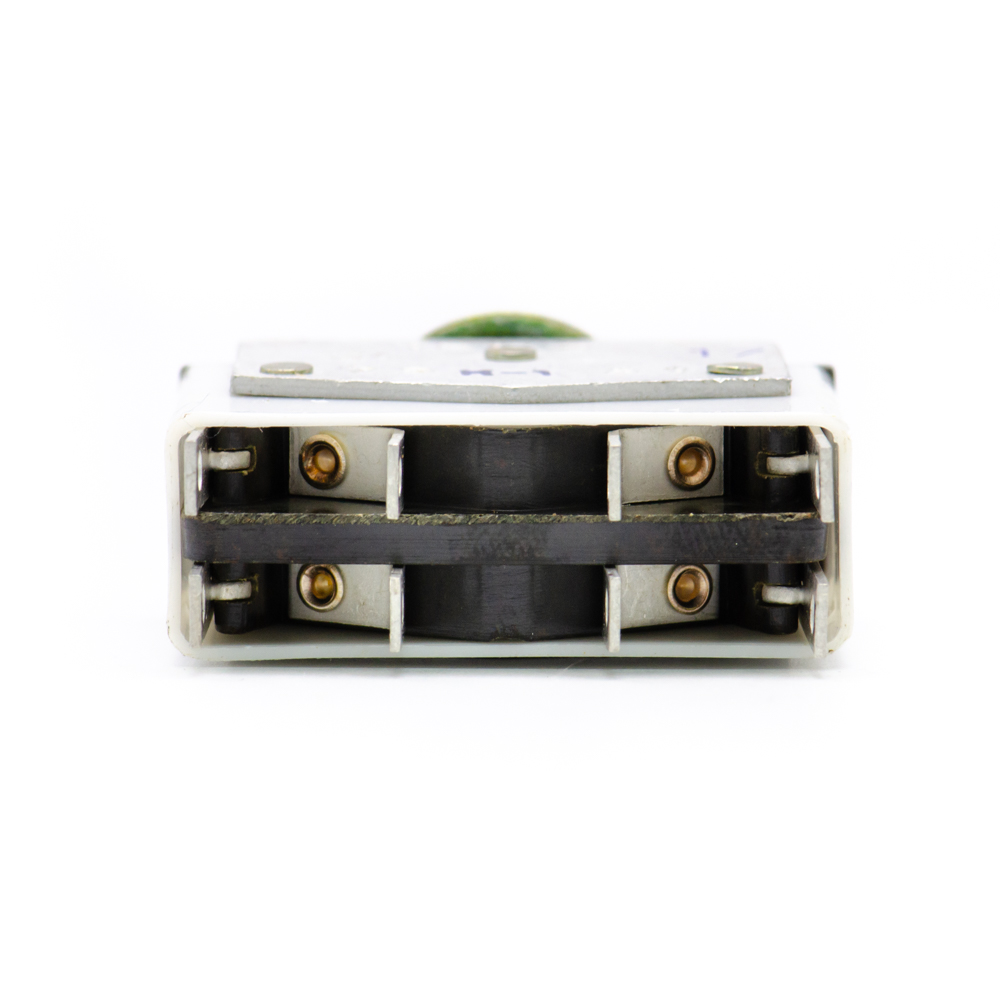

ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ, 2024 (арт. KT-333)

5 A; 220 V; on-off/off-on; DPDT; УС0.360.075 ТУ
РОССИЯ
Артикул (ID): KT-333
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2024
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075 ТУ
Подробная документация
Аналоги и альтернативы
ID: 501369
На складе 100 шт
  • Цена от
    Включая НДС
     876 ₽
  • 1 шт 1051 ₽
  • от 5 шт 946 ₽
  • от 10 шт 876 ₽
Количество
Быстрый заказ

ТВ1-2 перекидной двухполюсный тумблер с врубными контактами.  Структура условного обозначения: ТВ – тумблер, выключатель; 1 – серия; 2 – исполнение контактной группы: двухполюсный. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре общепромышленного назначения. При необходимости комплектуются протектором. Установочный диаметр 14,5 мм (без протектора), 16,5 мм (с протектором). Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ, 2024
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования УС0.360.075 ТУ
Дата изготовленияi 2024
Вид приемки i "1"- ОТК
Масса изделия, гр 37
Наличие паспорта - этикетки этикетка
Транслитерация TV1-2 on-off/off-on, 5A(Amp) 220V(Volt) Two-pole toggle switch, soldering, US0.360.075 TU
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ1
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (5-6; 7-8)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

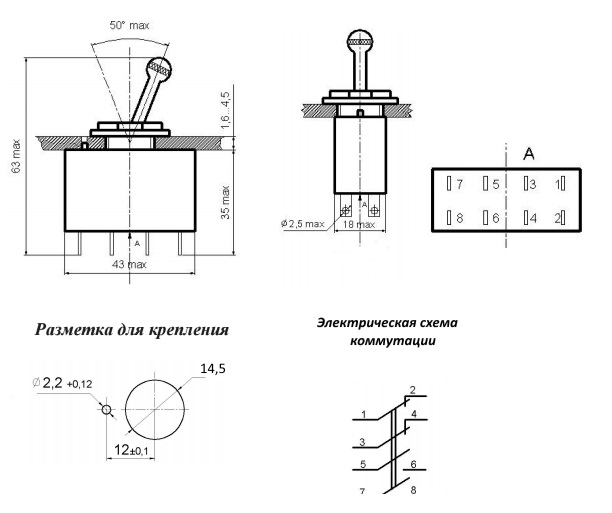

Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса белый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 23,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 43х18х63 mm
Длина корпуса 43 mm
Ширина корпуса 18 mm
Высота корпуса 30 mm
Фактическая маркировка ТВ1-2
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ26-1..., Т3..., ТП1-2..., ТВ1-1М..., KN3(B)-201...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1 100 V

Условия эксплуатации

Степень защиты IPi IP40(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ, 2024
ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ, 2024   (datasheet)

Полные аналоги

ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): ZA-8777
ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса

Функциональные аналоги

ТП1-2 on-on, 2А(Ампер) 220В(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ., фото
Артикул (ID): OP-1540
ТП1-2 on-on, 2А(Ампер) 220В(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ.
  • 270 ₽ 1 шт.

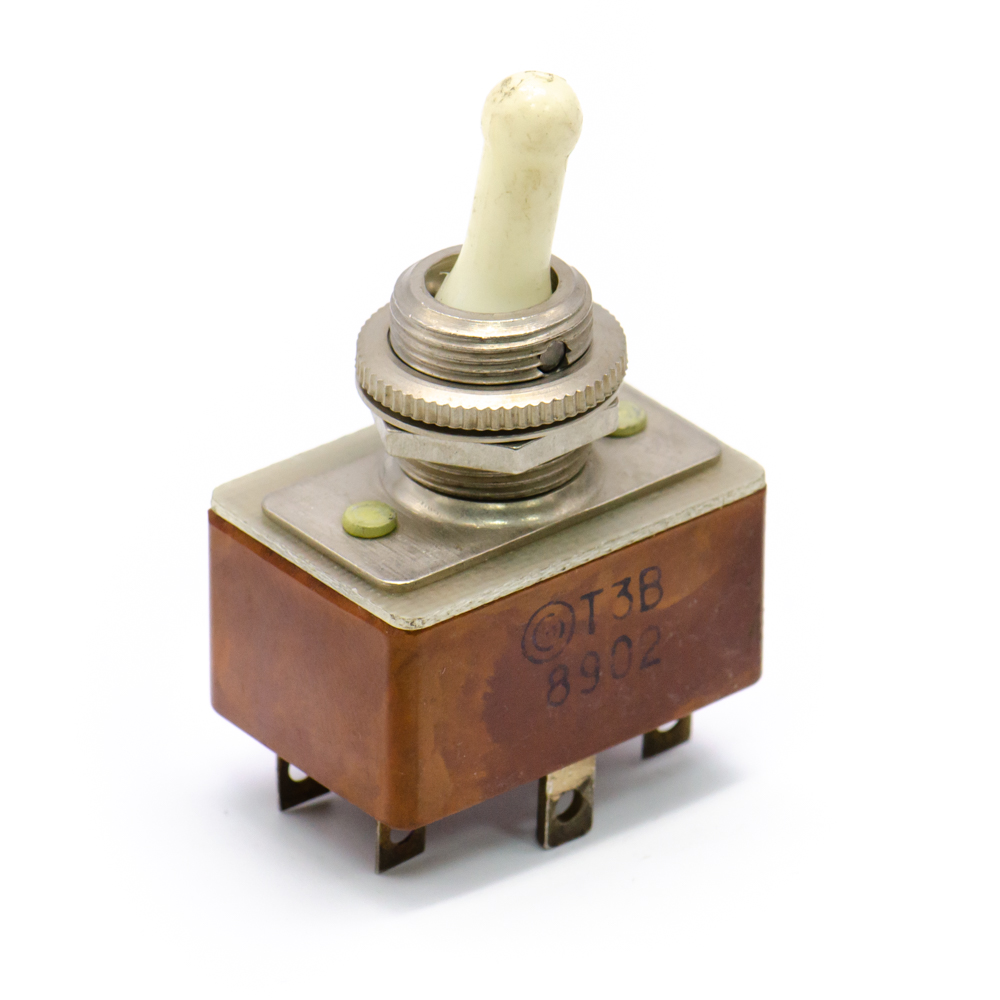

Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка, фото
Артикул (ID): TN-2728
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка
  • 266 ₽ 1 шт.

Возможные аналоги

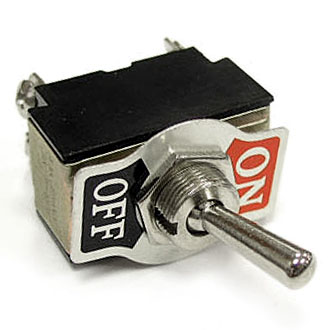

KN3(B)-201(A) on-off, 10A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
