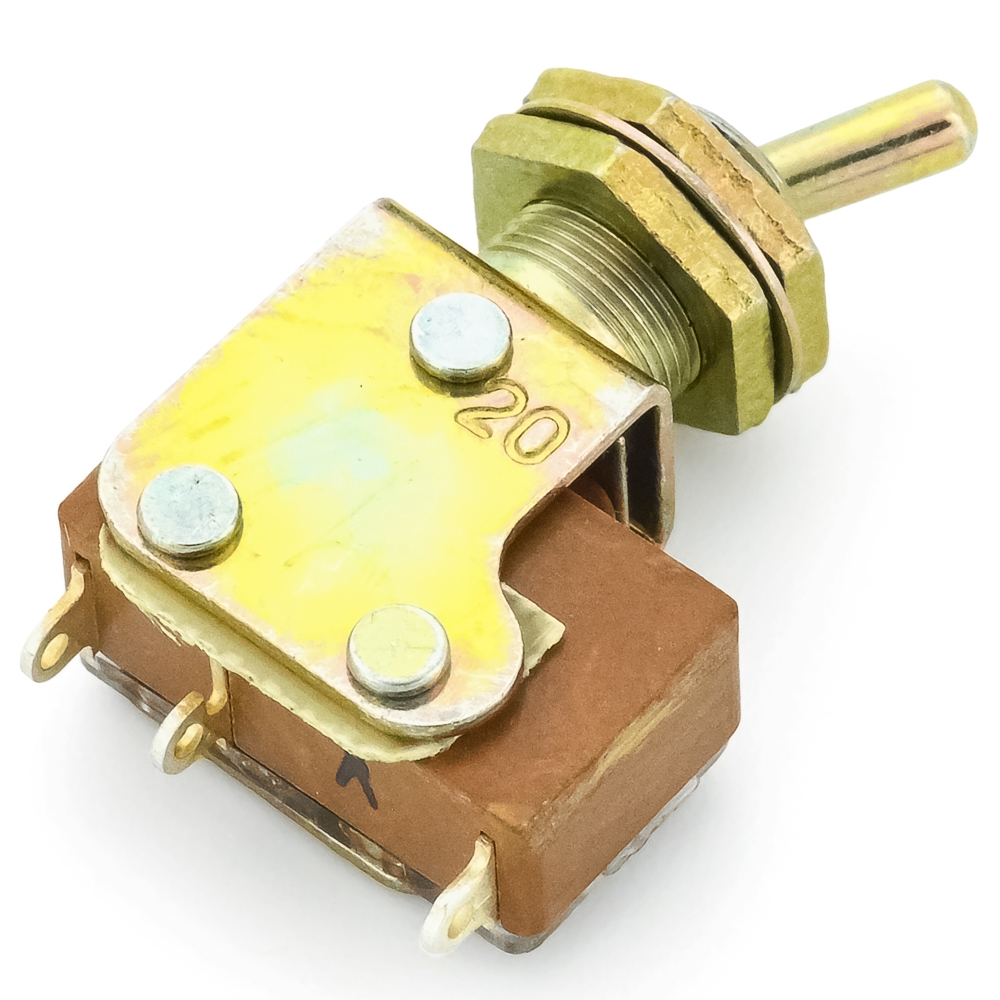

МТ1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ, 2020г (арт. TN-6840)

on-on; SPDT; АГ0.360.207ТУ
РОССИЯ
Артикул (ID): TN-6840
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2020
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.207ТУ
Подробная документация
Аналоги и альтернативы
ID: 263317
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

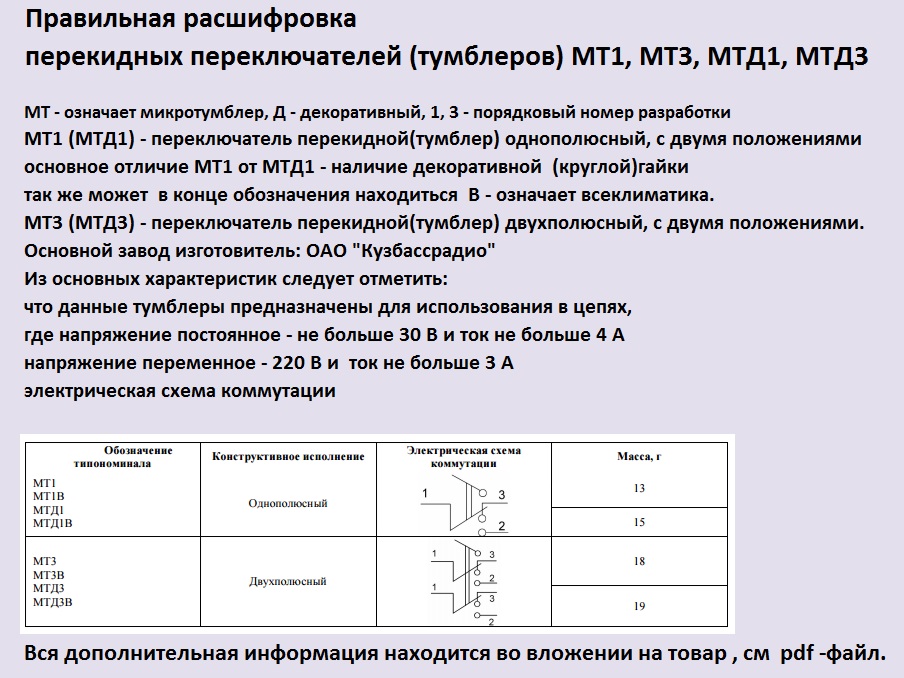

МТ1 Тумблер – миниатюрный перекидной переключатель (два фиксированных положения). Структура условного обозначения: МТ – микротумблер; 1 – конструктивное исполнение (однополюсный); климатическое исполнение - УХЛ (не указывается в маркировке). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МТ1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ, 2020г
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.207ТУ
Дата изготовленияi 2020
Вид приемки i "1"- ОТК
Масса изделия, гр 12,09
Наличие паспорта - этикетки нет
Транслитерация MT1 on-on, 3A (Amps) 250V (Volts) Single-pole micro toggle switch, soldering, AG0.360.207TU, 2020
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя МТ1
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2), полож. 2 (1-3)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

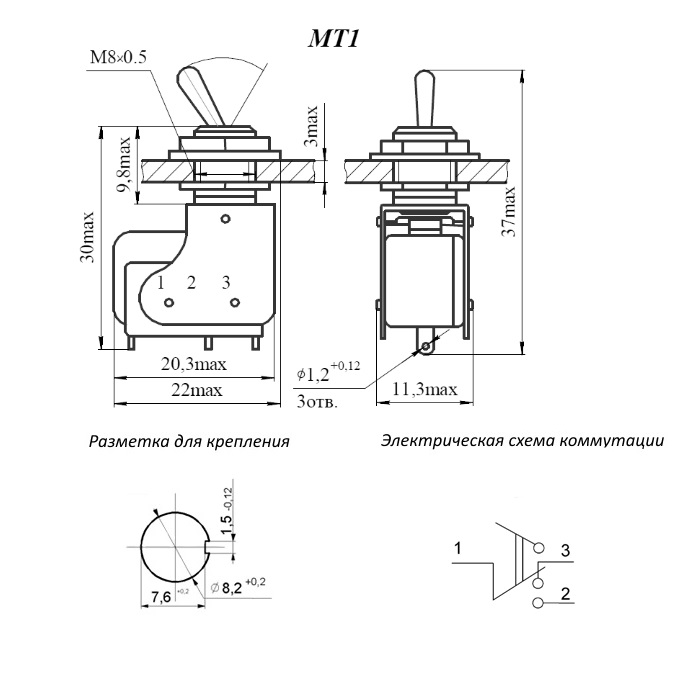

Установочные размеры крепежное отверстие d = 8,2 mm
Диаметр установочного отверстия 8,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 9 mm)
Наличие протектора нет
Габаритные размеры L*W*H 22х11,3х37 mm
Длина корпуса 20,3 mm
Ширина корпуса 11,3 mm
Высота корпуса 20 mm
Фактическая маркировка МТ1
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии МТ1..., МТД1..., МТ3..., ПТ67-2..., П1Т1-1..., SMTS-102...

Технические характеристики

Номинальный ток 3 A
Номинальное напряжение 250 V
Усилие или момент переключения 1,96 - 11,8 N
Максимальная коммутир.мощность 300 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 12 лет
Ресурс 10000 переключений
Минимальная наработка 10 000 час.
МТ1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ, 2020г   (datasheet)

Полные аналоги

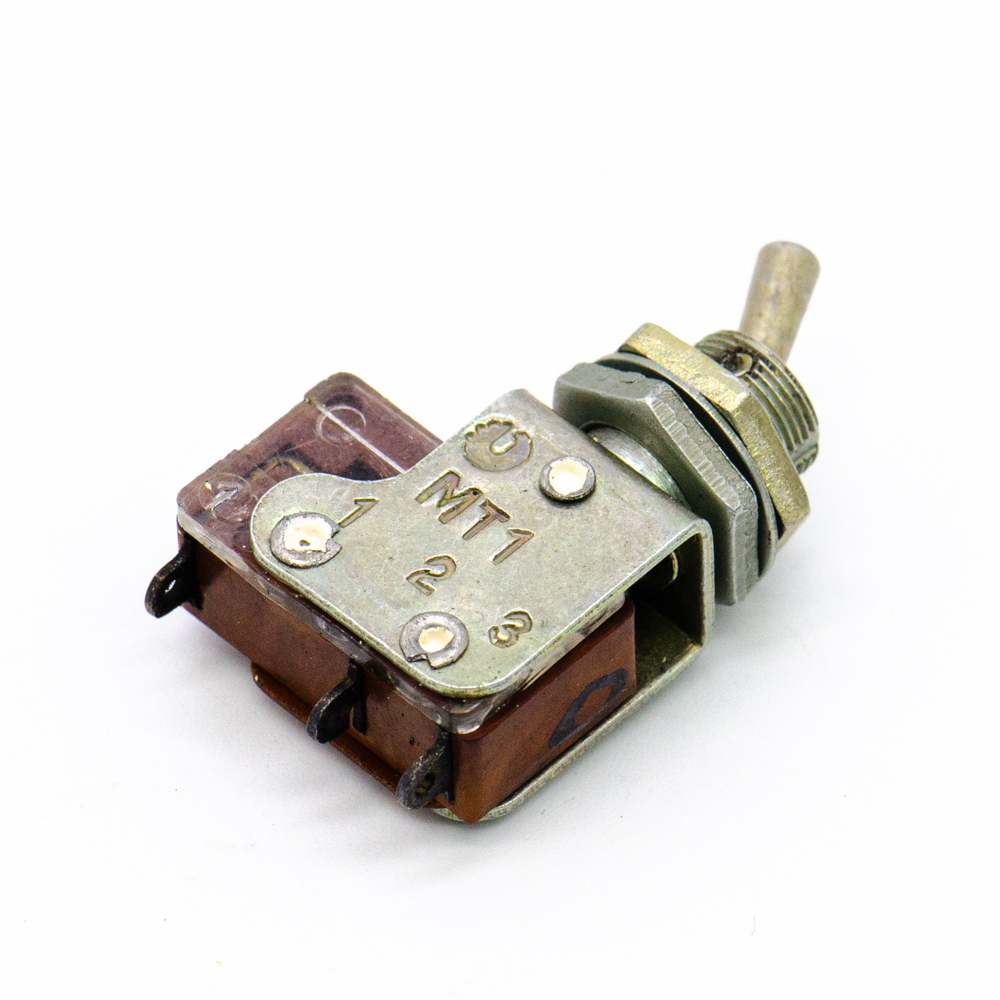

МТ1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, ОЮ0.360.016ТУ, фото
Артикул (ID): SN-8515
МТ1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, ОЮ0.360.016ТУ
  • 441 ₽ 1 шт.
  • 428 ₽ от 5 шт.

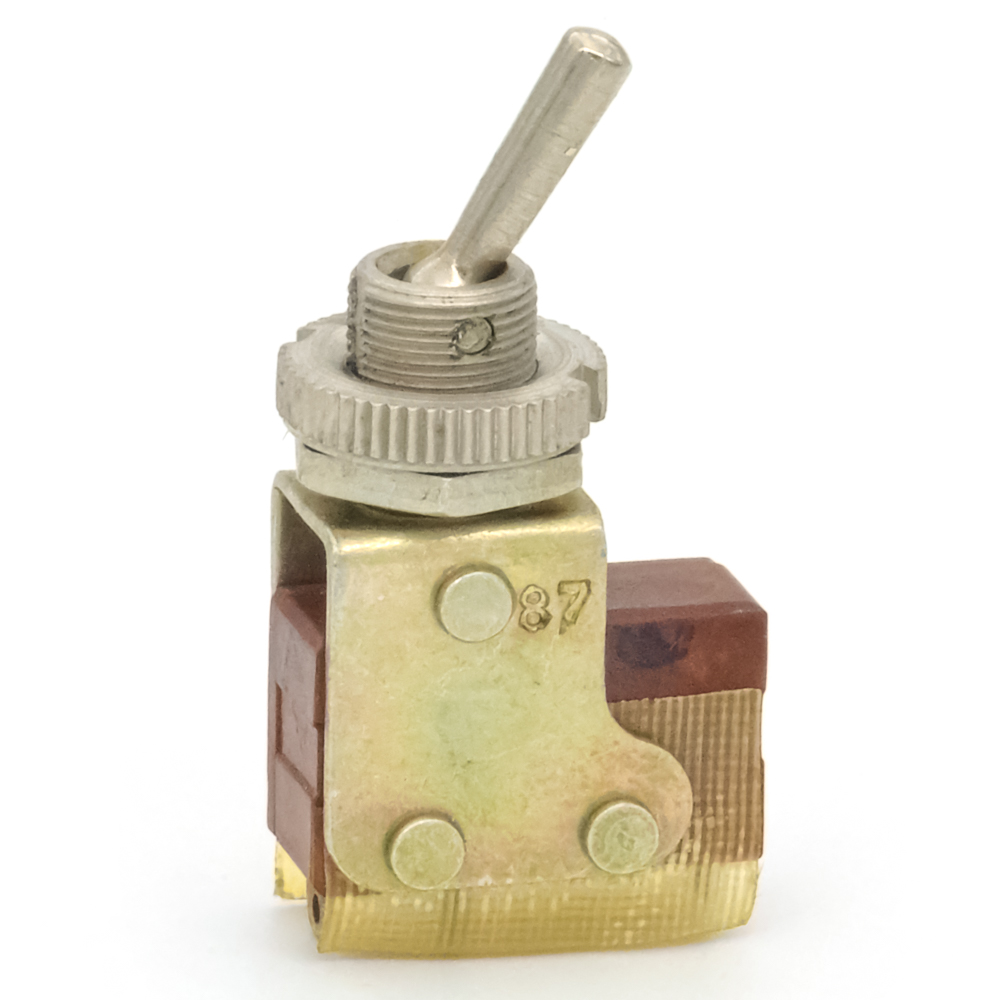

МТД1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ, фото
Артикул (ID): OP-1850
МТД1 on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ

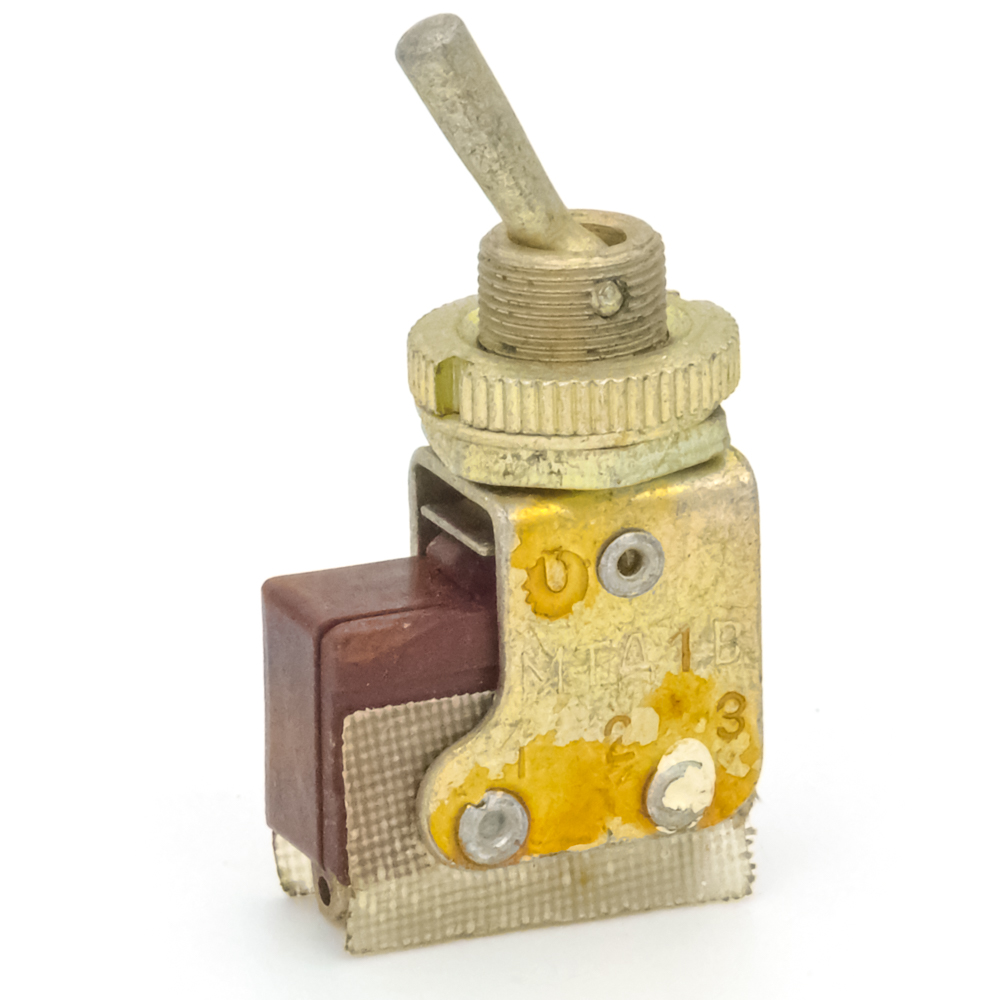

МТД1В on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ, фото
Артикул (ID): TN-1278
МТД1В on-on, 3A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.207ТУ

Функциональные аналоги

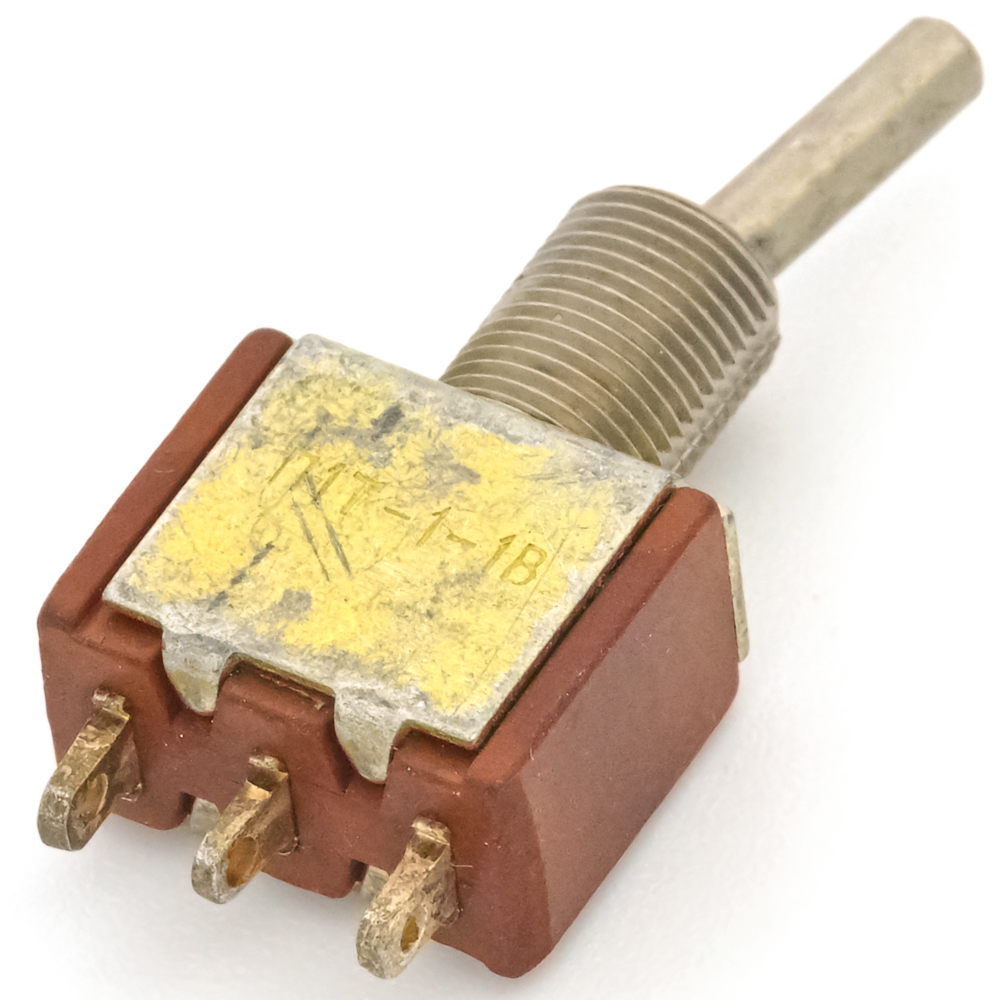

П1Т-1-1В on-on, 5A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.408ТУ, 1993г, фото
Артикул (ID): OP-1870
П1Т-1-1В on-on, 5A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, АГ0.360.408ТУ, 1993г
  • 235 ₽ 1 шт.
  • 224 ₽ от 5 шт.

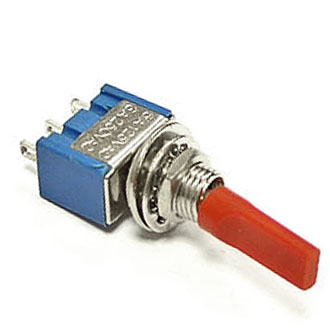

MTS-102-E1 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZN-9473
MTS-102-E1 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI
  • 80.19 ₽ 1 шт.
  • 80.19 ₽ от 10 шт.
  • 80.19 ₽ от 100 шт.

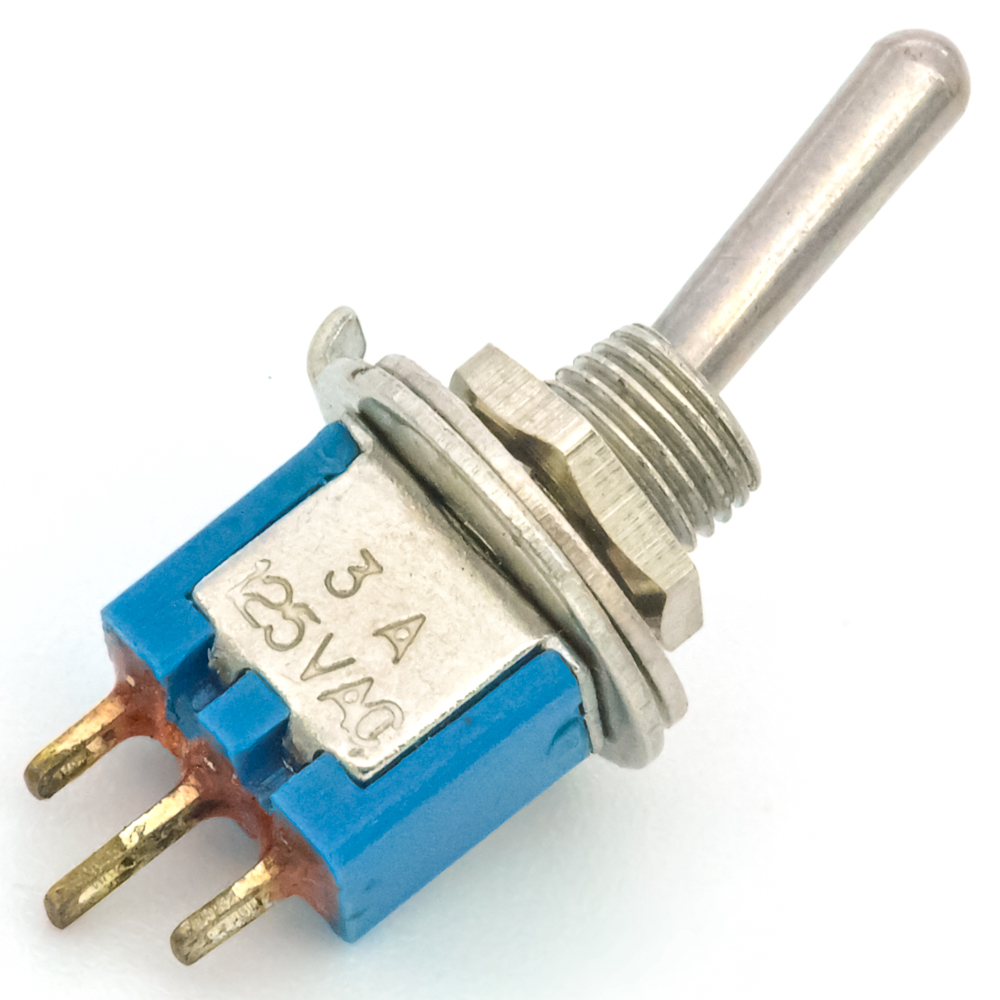

SMTS-102 on-on, 1,5А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI., фото
Артикул (ID): OP-1707
SMTS-102 on-on, 1,5А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI.

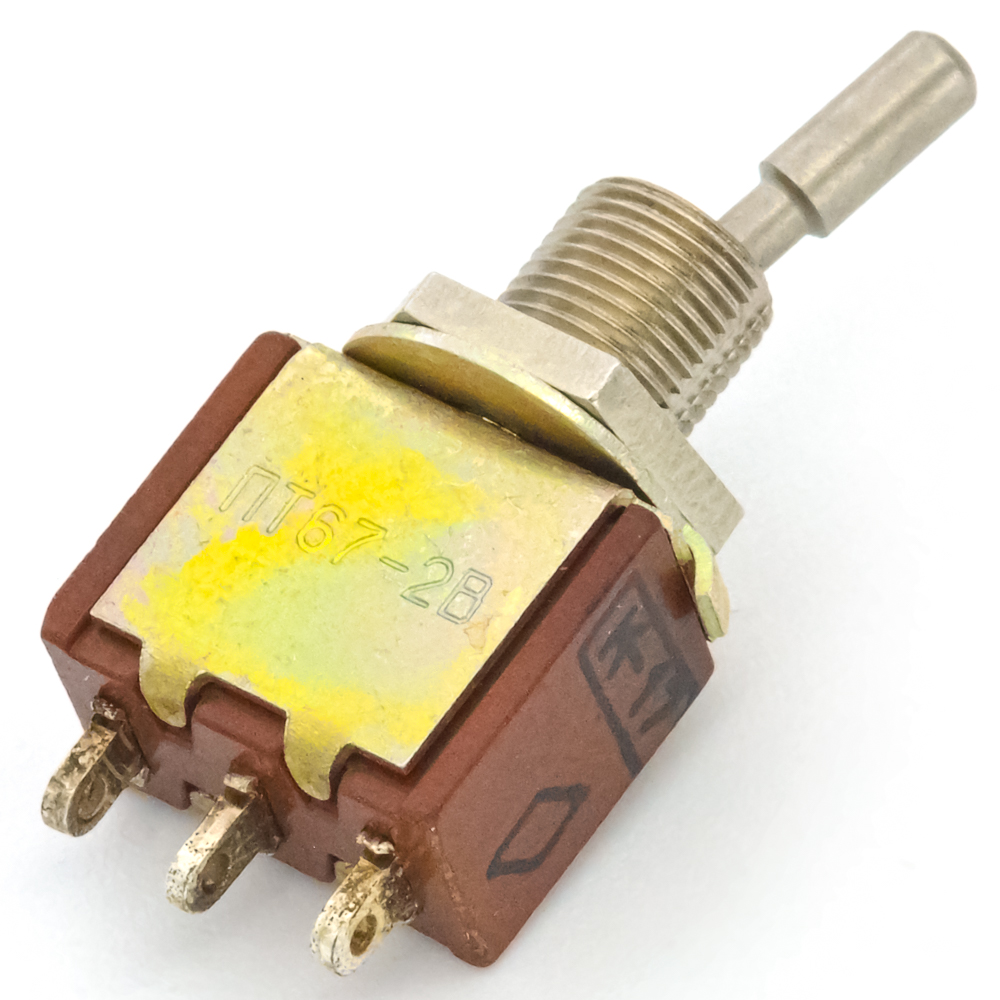

ПТ67-2В on-on, 6A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, ОЮ0.360.028ТУ, фото
Артикул (ID): TN-190
ПТ67-2В on-on, 6A(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, ОЮ0.360.028ТУ

Возможные аналоги

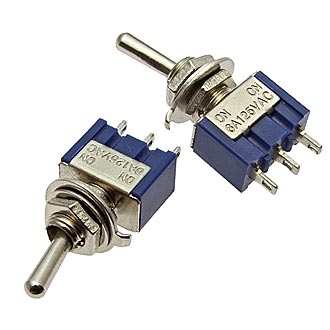

MTS-102 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZN-9467
MTS-102 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI
  • 24.75 ₽ 1 шт.
  • 24.75 ₽ от 10 шт.
  • 24.75 ₽ от 100 шт.

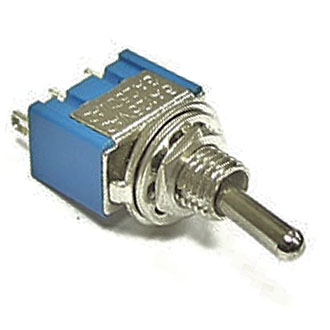

STM-102 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZN-9515
STM-102 on-on, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI

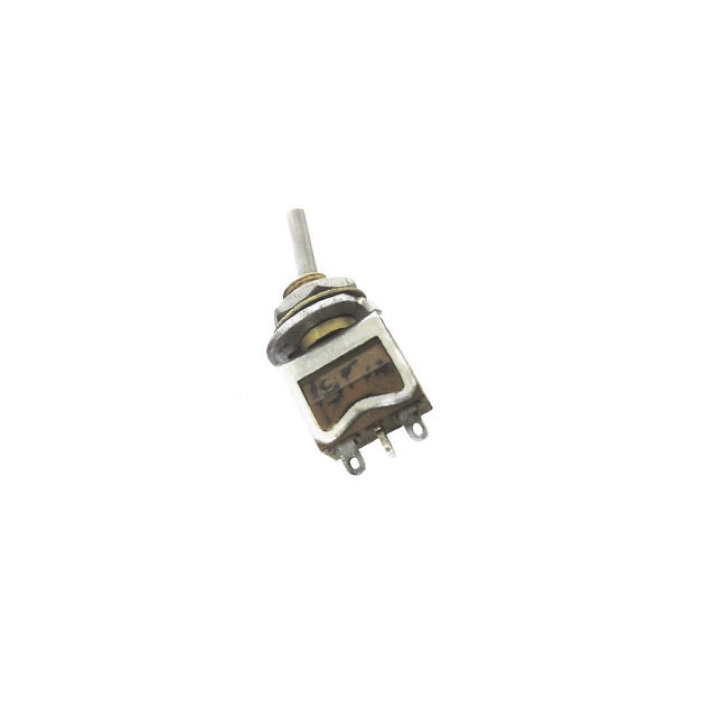

УПТр02-1 ПРАО "ЗАВОД "ЛТАВА", фото
УПТр02-1 ПРАО "ЗАВОД "ЛТАВА"
RWC-201 ON-ON RONGWEI, фото
RWC-201 ON-ON RONGWEI
