Скидка на  Конденсаторы электролитические
-20%

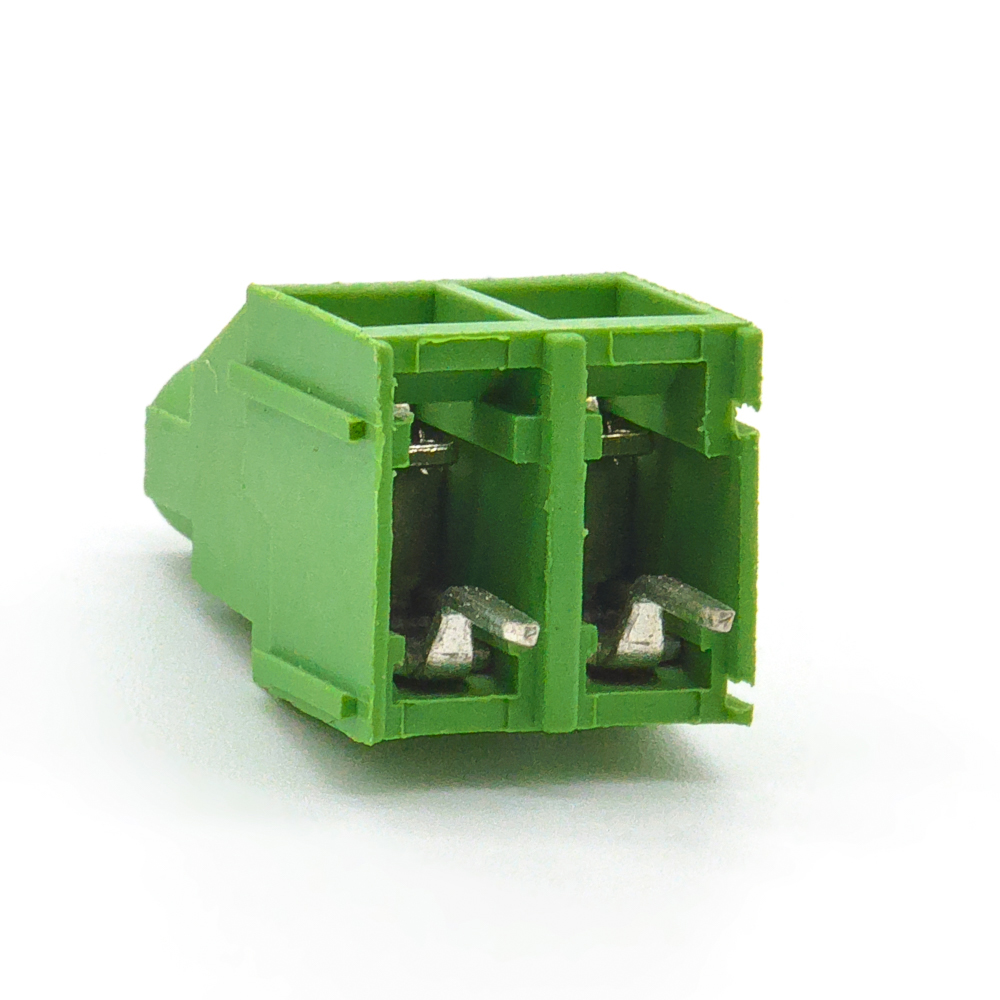

DG636-9.52-2 30A(Ампер) 300V(Вольт) 2 контакта шаг 9,52mm, 1 ряд контактов Клеммник винтовой, на плату(арт. TN-2745)

розетка угловая; 4 mm²; винт; ZK950V..., RG950..; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): TN-2745
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 254582
На складе 20 шт
  • Цена от 18 ₽
  • 1 шт 19 ₽
  • от 10 шт 18 ₽
Количество
Быстрый заказ

DG636-9.52-2 Клеммник винтовой, на плату. Структура условного обозначения: DG636 - Серия, 9.52 - Шаг, мм, 2- Количество контактов. Клеммник с винтовыми зажимами предназначен для соединения печатной платы с проводником сечением до 4 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG636-9.52-2 30A(Ампер) 300V(Вольт) 2 контакта шаг 9,52mm, 1 ряд контактов Клеммник винтовой, на плату
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4,3
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG636-9.52-2 30A(Amp) 300V(Volt) 2 contacts pitch 9.52mm, 1 row of contacts Screw terminal block, on the board
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG636
Типоконструкция розетка угловая
Сечение кабеля, мм² 4 mm²
Сечение кабеля, AWG 12
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 9,52 mm

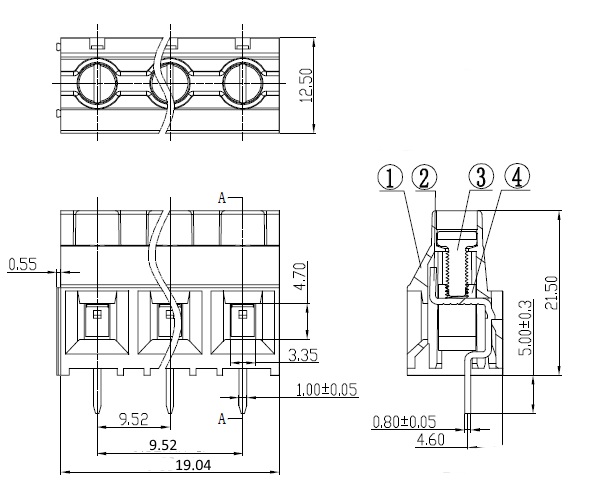

Габаритные размеры L*W*H 19,04х12,5х26,5 mm
Длина изолятора 19,04 mm
Ширина изолятора 12,5 mm
Высота изолятора 21,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии ZK950V..., RG950..
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 30 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2500 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG636-9.52-2 30A(Ампер) 300V(Вольт) 2 контакта шаг 9,52mm, 1 ряд контактов Клеммник винтовой, на плату   (datasheet)

Полные аналоги

DG636-9.52-02P-14 DEGSON, фото
DG636-9.52-02P-14 DEGSON
DG636-9.52-02 RUICHI, фото
DG636-9.52-02 RUICHI

Функциональные аналоги

1714971 Phoenix Contact, фото
1714971 Phoenix Contact
ESPM02200 Amphenol PCD, фото
ESPM02200 Amphenol PCD
EM291902 Bussmann / Eaton, фото
EM291902 Bussmann / Eaton

Возможные аналоги

DG636-9.52-03P-14 DEGSON, фото
DG636-9.52-03P-14 DEGSON
VV0621500000G Amphenol Anytek, фото
VV0621500000G Amphenol Anytek
OSTVV062150 On Shore Technology Inc., фото
OSTVV062150 On Shore Technology Inc.
DG636-9.52-03 RUICHI, фото
DG636-9.52-03 RUICHI
