Скидка на Устройства защиты
-20%

DG300-5.0-02P-22-00A(H) 10A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON. (арт. ZM-6819)

розетка угловая; 2,5 mm²; винт; XY301VA…, ED200/XDS…; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): ZM-6819
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 287304
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

DG300-5.0-02P-22-00A(H) Клеммник винтовой, на плату. Структура условного обозначения: DG300-5.0-02P-22-00A(H): DG300-серия, 5.0-шаг, мм, 03P-количество контактов, 2-тип шага: двойной, 2-цвет(синий), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG300-5.0-02P-22-00A(H) 10A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 2,5
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG300-5.0-02P-22-00A(H) 10A(Amp) 300V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, for board, DEGSON.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG300
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

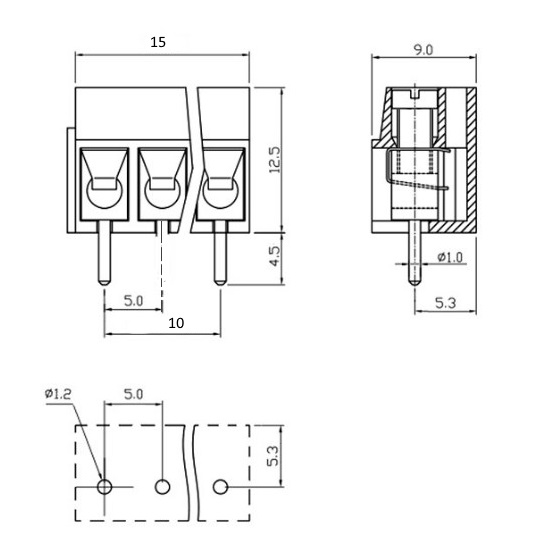

Габаритные размеры L*W*H 15x9x17 mm
Длина изолятора 15 mm
Ширина изолятора 9 mm
Высота изолятора 12,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии XY301VA…, ED200/XDS…
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG300-5.0-02P-22-00A(H) 10A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.   (datasheet)

Полные аналоги

DG300-5.0-02P-22-00A(H) Degson, фото
DG300-5.0-02P-22-00A(H) Degson
DG300-5.0-02P-22 RUICHI, фото
DG300-5.0-02P-22 RUICHI

Функциональные аналоги

282836-2 TE, фото
282836-2 TE
TB-5.0-P-2P NINIGI, фото
TB-5.0-P-2P NINIGI
0395430002 Molex, фото
0395430002 Molex
442170 Phoenix Contact, фото
442170 Phoenix Contact

Возможные аналоги

EB147A-02-C ADAM TECH, фото
EB147A-02-C ADAM TECH
TB-5.0-P-2P-11 ECE, фото
TB-5.0-P-2P-11 ECE
TB-5.0-P-2P2-GY NINIGI , фото
TB-5.0-P-2P2-GY NINIGI
TB-5.0-P-2P-19 PTR MESSTECHNIK , фото
TB-5.0-P-2P-19 PTR MESSTECHNIK
