DG636-7.62-3 30A(Ампер) 300V(Вольт) 3 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату(арт. TN-2743)

розетка угловая; 0,2-4 mm²; винт; MKDS 5/xx-7.62…, T7xx43500000…, ESK762V-xxP…; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): TN-2743
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 254580
На складе 10 шт
  • Цена от 27 ₽
  • 1 шт 29 ₽
  • от 10 шт 27 ₽
Количество
Быстрый заказ

DG636-7.62-3 Клеммник винтовой, на плату. Структура условного обозначения DG636-7.62-3: DG636 - Серия, 7.62 - Шаг, мм, 3 - Количество контактов. Клеммник с винтовыми зажимами предназначен для соединения печатной платы с проводником сечением до 4 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG636-7.62-3 30A(Ампер) 300V(Вольт) 3 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату
Торговая марка No name China
Страна изготовления КИТАЙ
Масса изделия, гр 7,97
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG636-7.62-3 30A(Amp) 300V(Volt) 3 contacts pitch 7.62mm, 1 row of contacts Screw terminal block, on the board
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG636
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,2-4 mm²
Сечение кабеля, AWG 26 - 12
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 7,62 mm

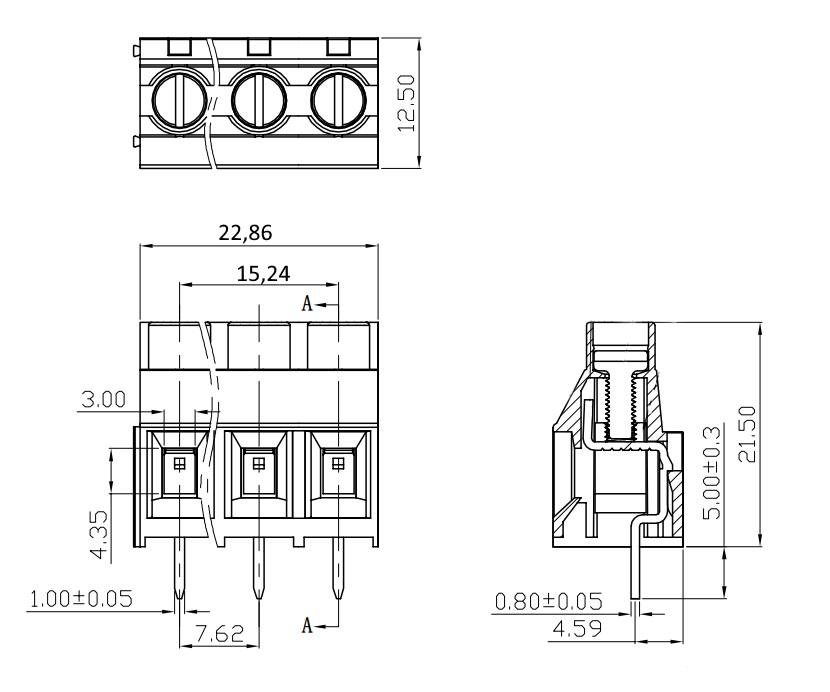

Габаритные размеры L*W*H 22,86х12,5х26,5 mm
Длина изолятора 22,86 mm
Ширина изолятора 12,5 mm
Высота изолятора 21,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MKDS 5/xx-7.62…, T7xx43500000…, ESK762V-xxP…
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 30 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG636-7.62-3 30A(Ампер) 300V(Вольт) 3 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату   (datasheet)

Полные аналоги

DG636-7.62-03P-14-00A(H) DEGSON, фото
DG636-7.62-03P-14-00A(H) DEGSON
DG636-7.62-03 RUICHI, фото
DG636-7.62-03 RUICHI

Функциональные аналоги

1704936 Phoenix Contact, фото
1704936 Phoenix Contact
T70343500000G Amphenol Anytek, фото
T70343500000G Amphenol Anytek
691218410003 Wurth Elektronik, фото
691218410003 Wurth Elektronik
TB005-762-03BE CUI Devices, фото
TB005-762-03BE CUI Devices

Возможные аналоги

DG636-7.62-2 30A(Ампер) 300V(Вольт) 2 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату, фото
Артикул (ID): TN-2744
DG636-7.62-2 30A(Ампер) 300V(Вольт) 2 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату
  • 20 ₽ 1 шт.
  • 18 ₽ от 10 шт.
TB005-762-02BE CUI Devices, фото
TB005-762-02BE CUI Devices
1704936 Phoenix Contact, фото
1704936 Phoenix Contact
282861-3 TE, фото
282861-3 TE
