ТС171-320-12 320А 1200В Тиристор штыревой (Триак) М24 ST7, ТУ16-2006 ИЕАЛ.432000.068ТУ (арт. ZS-365)

No name USSR; " 1" - ОТК; в охладитель; естественное, воздушное; 181, О281, ОМ105; симметричный триодный тиристор, триак; ТС112-10…, 2N615
СССР
Артикул (ID): ZS-365
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ТУ16-2006 ИЕАЛ.432000.068ТУ
Подробная документация
ID: 534700
На складе 4 шт
  • Цена от
    Включая НДС
     4800 ₽
  • 1 шт 4800 ₽
Количество
Быстрый заказ

Тиристор ТС171-320-12-4 симметричный, низкочастотный, триодный, диффузионный, структуры p-n-p-n-p, штыревого исполнения с гибкими выводами. Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 320 А. Расшифровка маркировки ТС171-320-12-4: Т - тиристор; С - симметричный; 1 - порядковый номер модификации (разработки); 7 - условное обозначение модификации по размеру шестигранника корпуса «под ключ» по ГОСТ 20859.1-89; 1 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89; 320 - число, равное значению максимально допустимого действующего тока в амперах; 12 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТС171-320-12 320А 1200В Тиристор штыревой (Триак) М24 ST7, ТУ16-2006 ИЕАЛ.432000.068ТУ
Код ТНВЭД 8541300009
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ТУ16-2006 ИЕАЛ.432000.068ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 425
Наличие паспорта - этикетки нет
Транслитерация TS171-320-12 320A 1200V Pin Thyristor (Triac) M24 ST7. TU16-2006 IEAL.432000.068TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тиристоры и триаки (симисторы)
Функциональный тип симисторы (триаки)
Серия тиристоров ТС171
Вид тиристора симметричный
Структура p-n-p-n-p типа
Охлаждение естественное, воздушное
Рекомендуемые охладители 181, О281, ОМ105

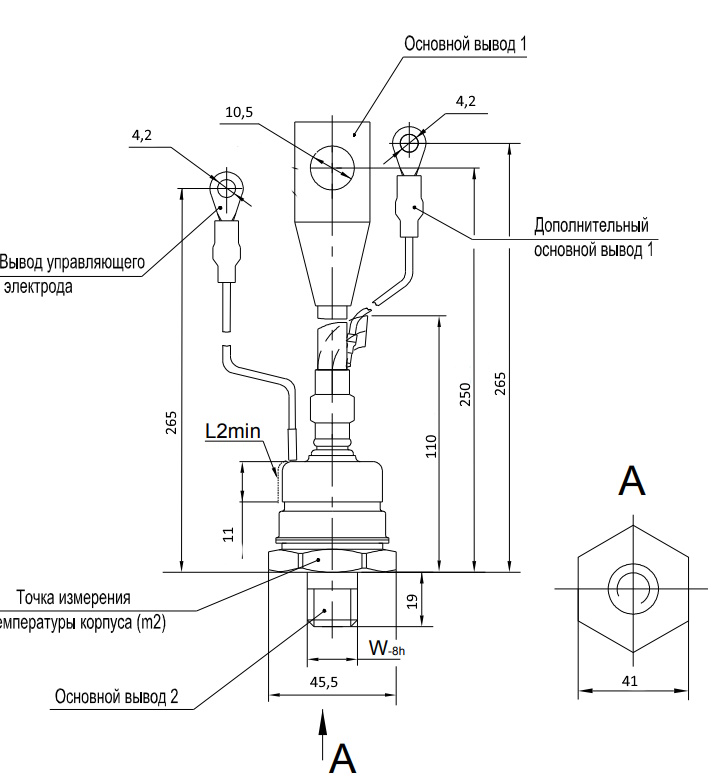

Типоразмер корпуса ST7
Конструкция тиристора штыревой с гибкими выводами
Материал выводов латунь
Вид выводов гибкие
Количество выводов 3
Габаритные размеры L*W*H 290х45,5х45,5 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса розовый
Диаметр корпуса 41 mm
Высота корпуса 110 mm
Метод монтажа механический в охладитель
Метод монтажа электрический винтовой, М24
Рабочее положение любое
Другие наименования симметричный триодный тиристор, триак
Аналогичные серии ТС112-10…, 2N615

Технические характеристики

Класс по импульсному напряжению 12
Повторяющееся импульсное напряжение в закрытом состоянии 1200 V
Повторяющийся импульсный ток в закр. состоянии 25 mA
Макс. допустимый ток в откр. состоянии 320 A
Ток включения 320 A
Ток удержания 200 mA
Постоянный отпирающий ток управления 300 mA
Постоянное отпирающее напряжение управления 4 V
Критическая скорость нарастания тока в откр. состоянии 40 A/μs
Время включения по управлению 20 µs
Время задержки по управлению 10 µs
Температура перехода от -60 до +125°С

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -50 до +60°C
ТС171-320-12 320А 1200В Тиристор штыревой (Триак) М24 ST7, ТУ16-2006 ИЕАЛ.432000.068ТУ   (datasheet)
