ТС125-12 125А 1200В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77 (арт. OP-2218)

ОАО Электровыпрямитель, Саранск; " 1" - ОТК; в охладитель; естественное, воздушное; О171-80; симметричный триодный тиристор, триак; ТС161‑160‑4
СССР
Артикул (ID): OP-2218
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ16-729.071-77
Подробная документация
Аналоги и альтернативы
ID: 237163
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Тиристор ТС125-12 симметричный, низкочастотный, триодный, диффузионный, структуры p-n-p-n-p, штыревого исполнения с гибкими выводами. Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 125 А. Используется в системах и устройствах бесконтактной коммутации и регулирования электроэнергии, а также в цепях постоянного и переменного тока преобразователей электроэнергии общего и специального назначения. Расшифровка маркировки симистора ТС125-12: Т - тиристор; С - симметричный; 125 - число, равное значению максимально допустимого действующего тока в амперах; 12 - число, обозначающее класс по повторяющемуся напряжению в сотнях вольт. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТС125-12 125А 1200В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77
Код ТНВЭД 8541300009
Торговая марка ОАО Электровыпрямитель, Саранск
Страна изготовления СССР
Нормы и требования ТУ16-729.071-77
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 434
Наличие паспорта - этикетки нет
Транслитерация TS125-12 125A 1200V Symmetrical Pin M20 Thyristor, ST6, TU16-729.106-81
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тиристоры и триаки (симисторы)
Функциональный тип симисторы (триаки)
Серия тиристоров ТС125
Вид тиристора симметричный
Структура p-n-p-n-p типа
Охлаждение естественное, воздушное
Рекомендуемые охладители О171-80
Типоразмер корпуса ST6
Конструкция тиристора штыревой с гибкими выводами
Материал выводов латунь
Вид выводов гибкие
Количество выводов 2
Длина выводов 225 mm

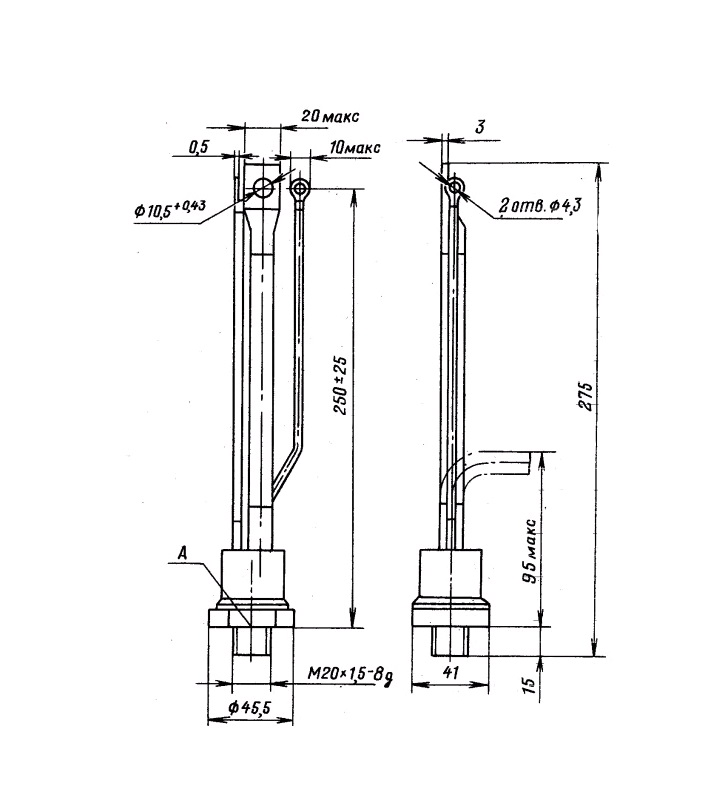

Габаритные размеры L*W*H 45,5х41х280 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса зеленый
Диаметр корпуса 41 mm
Высота корпуса 40 mm
Длина корпуса 41 mm
Ширина корпуса 45,5 mm
Метод монтажа механический в охладитель
Метод монтажа электрический винтовой, М20
Фактическая маркировка ТС125-12
Рабочее положение любое
Другие наименования симметричный триодный тиристор, триак
Аналогичные серии ТС161‑160‑4

Технические характеристики

Класс по импульсному напряжению 12
Повторяющееся импульсное напряжение в закрытом состоянии 1200 V
Повторяющийся импульсный ток в закр. состоянии 20 mA
Макс. допустимый ток в откр. состоянии 125 A
Импульсное напряжение в открытом состоянии 1,46 V
Ток включения 250 mA
Ток удержания 200 mA
Постоянный отпирающий ток управления 400 mA
Постоянное отпирающее напряжение управления 5 V
Критическая скорость нарастания тока в откр. состоянии 70 A/μs
Время включения по управлению 20 µs
Время задержки по управлению 10 µs
Температура перехода от -60 до +110°С

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -50 до +60°C
Минимальная наработка 20000 час.
Минимальный срок сохраняемости, лет 12 лет
ТС125-12 125А 1200В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77   (datasheet)

Полные аналоги

ТС161-160-12 ПАО "Электровыпрямитель", фото
ТС161-160-12 ПАО "Электровыпрямитель"
ТС161-160-12 ЗАО "Протон-Электротекс", фото
ТС161-160-12 ЗАО "Протон-Электротекс"

Функциональные аналоги

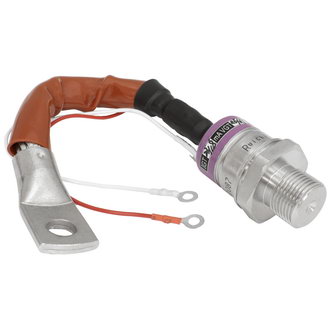

ТС161-160-16 160A 1600V Тиристор штыревой (Триак) М20 ST6, аналог, RUICHI , фото
Артикул (ID): ZT-5817
ТС161-160-16 160A 1600V Тиристор штыревой (Триак) М20 ST6, аналог, RUICHI
  • 3155.63 ₽ 1 шт.
  • 3155.63 ₽ от 10 шт.

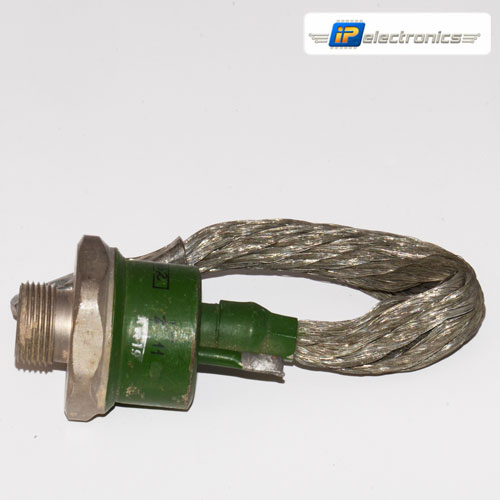

ТС125-11 125А 1100В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77 , фото
Артикул (ID): TM-4123
ТС125-11 125А 1100В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77
  • 450 ₽ 1 шт.
ТС161-160-13 ЗАО "Протон-Электротекс", фото
ТС161-160-13 ЗАО "Протон-Электротекс"
ТС161-160-14 ПАО "Электровыпрямитель", фото
ТС161-160-14 ПАО "Электровыпрямитель"
