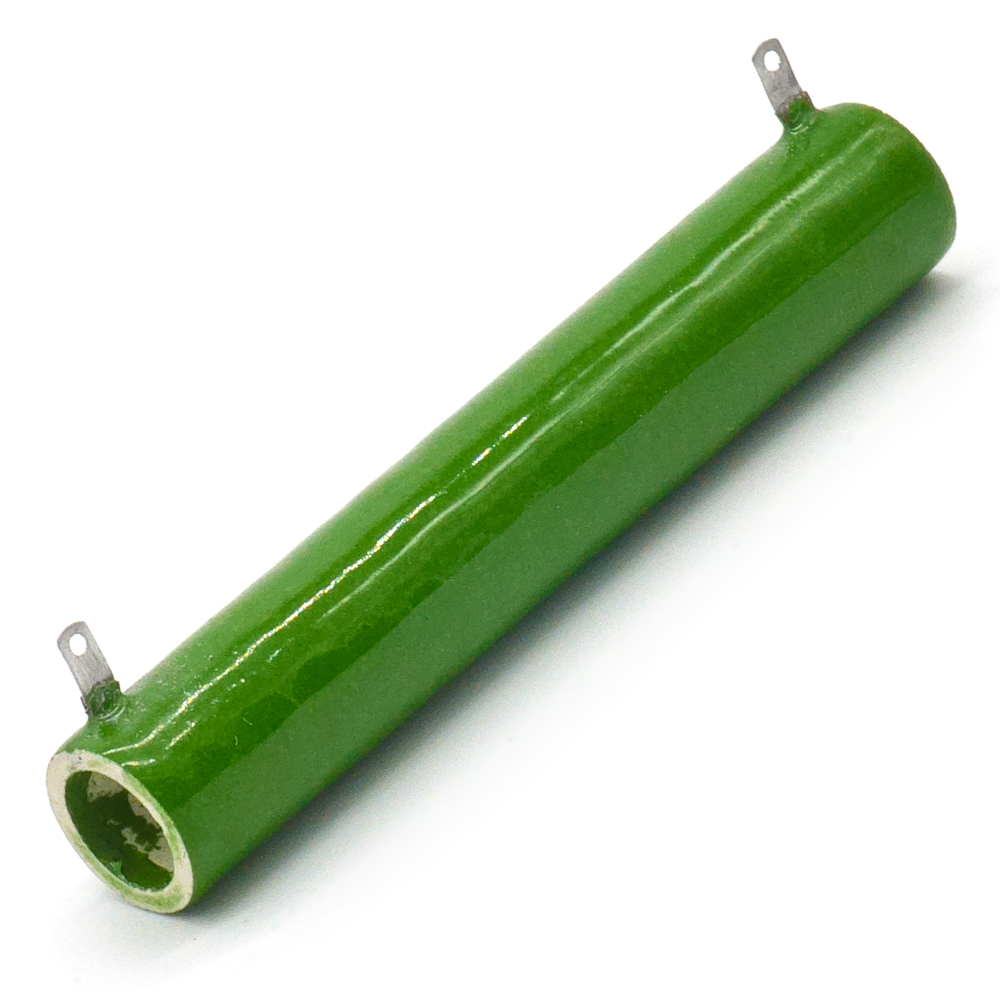

С5-35В 100W(Ватт) 75 Ω(Ом)±5% Резистор постоянный. (арт. TP-5457)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.551 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TP-5457
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО.467.551 ТУ
Подробная документация
Аналоги и альтернативы
ID: 401762
На складе 10 шт
  • Цена от
    Включая НДС
     750 ₽
  • 1 шт 790 ₽
  • от 5 шт 750 ₽
Количество
Быстрый заказ

С5-35В 100W(Ватт) 75Ω(Ом)±5% Резистор постоянный, проволочный, изолированный общего применения для навесного монтажа. Структура условного обозначения: С - сопротивление (резистор), 5 - проволочное исполнение, 35 - постоянные резисторы общего назначения, В - влагостойкие; 100 - номинальная мощность: 100W(Ватт); 75Ω – номинальное сопротивление (Ом), 5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Резисторы изготавливаются во всеклиматическом исполнении (В). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование С5-35В 100W(Ватт) 75 Ω(Ом)±5% Резистор постоянный.
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.551 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 180
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация S5-35V 100W(Watt) 75Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов С5-35В
Группа резисторов (в зависимости от условий эксплуатации) II

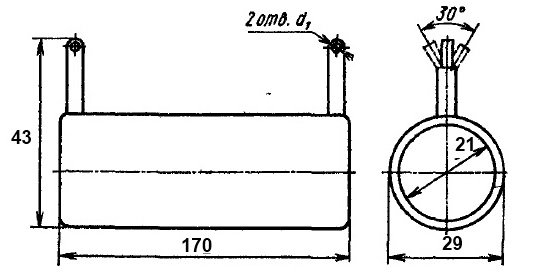

Габаритные размеры L*W*H 170х29х43 mm
Длина корпуса 170 mm
Диаметр корпуса 29 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 146,5 mm
Материал корпуса керамика
Покрытие корпуса кремнийорганика
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка С5-35 В-100 75Ом ±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 75 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 10-1000 Hz
- амплитуда ускорения 20 g
- ударное ускорение 150 g
- ударное ускорение 150 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 15
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
С5-35В 100W(Ватт) 75 Ω(Ом)±5% Резистор постоянный.   (datasheet)

Полные аналоги

С5-35В 100W(Ватт) 75Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): KP-8247
С5-35В 100W(Ватт) 75Ω(Ом)±5% Резистор постоянный
  • 790 ₽ 1 шт.

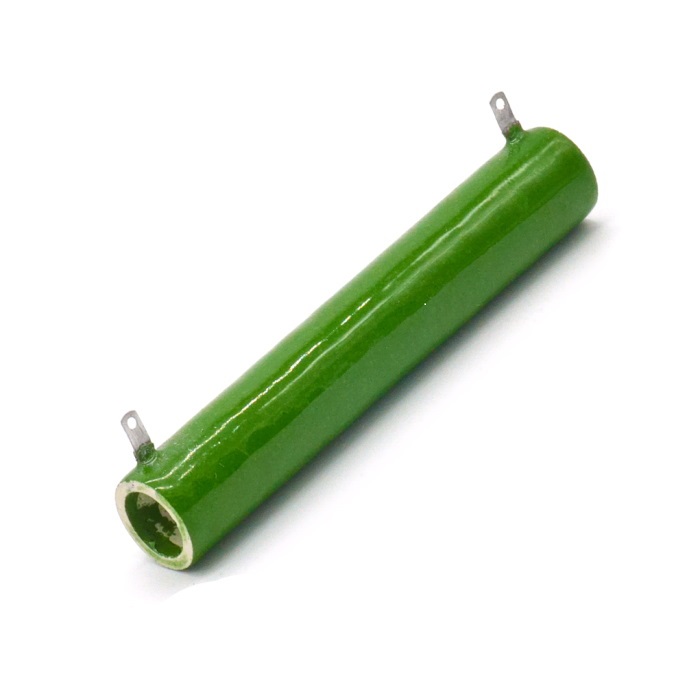

ПЭВ-100Вт 75Ом±5% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-100Вт 75Ом±5% ОАО "Алагирский Завод Сопротивления"
ПЭВ-100Вт 75Ом±5% АО "Кермет", фото
ПЭВ-100Вт 75Ом±5% АО "Кермет"
ПЭВ-100Вт 75Ом±5% (аналог) RUICHI, фото
ПЭВ-100Вт 75Ом±5% (аналог) RUICHI

Функциональные аналоги

ПЭВ-100 100W(Ватт) 130Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TM-1815
ПЭВ-100 100W(Ватт) 130Ω(Ом)±5% Резистор постоянный
  • 790 ₽ 1 шт.
ПЭВ-100 100W(Ватт) 100Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TN-1360
ПЭВ-100 100W(Ватт) 100Ω(Ом)±5% Резистор постоянный
  • 790 ₽ 1 шт.
  • 750 ₽ от 5 шт.

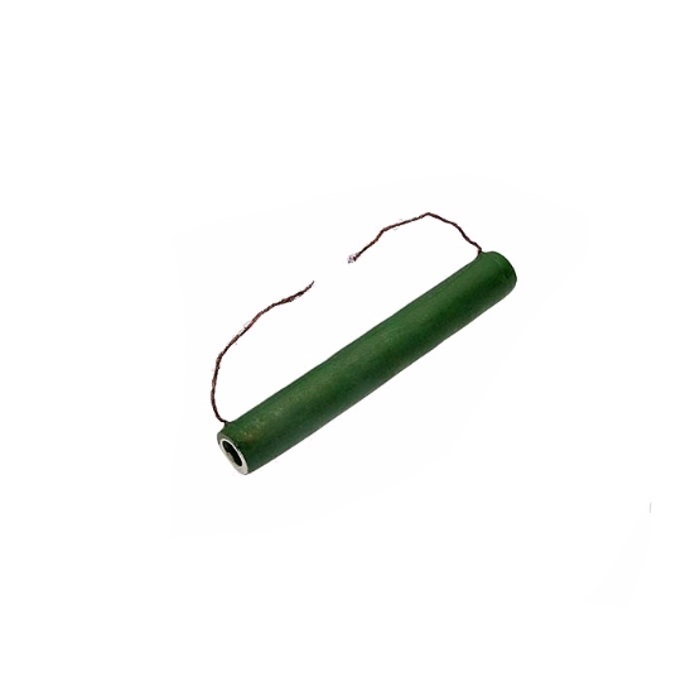

ПЭ-50Вт 75Ом±5% ОАО "Виток", фото
ПЭ-50Вт 75Ом±5% ОАО "Виток"

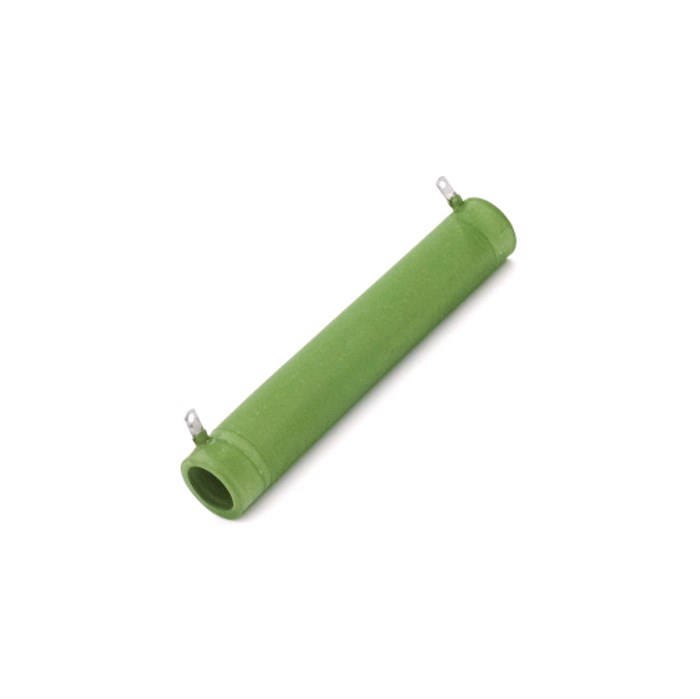

R100W-75R SR PASSIVES, фото
R100W-75R SR PASSIVES
С5-35В 100Вт 75Ом±10% АО "Кермет", фото
С5-35В 100Вт 75Ом±10% АО "Кермет"

Возможные аналоги

ПЭВР-100 100W(Ватт) 75Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-6782
ПЭВР-100 100W(Ватт) 75Ω(Ом)±5% Резистор постоянный с регулировкой
  • 790 ₽ 1 шт.
  • 750 ₽ от 5 шт.

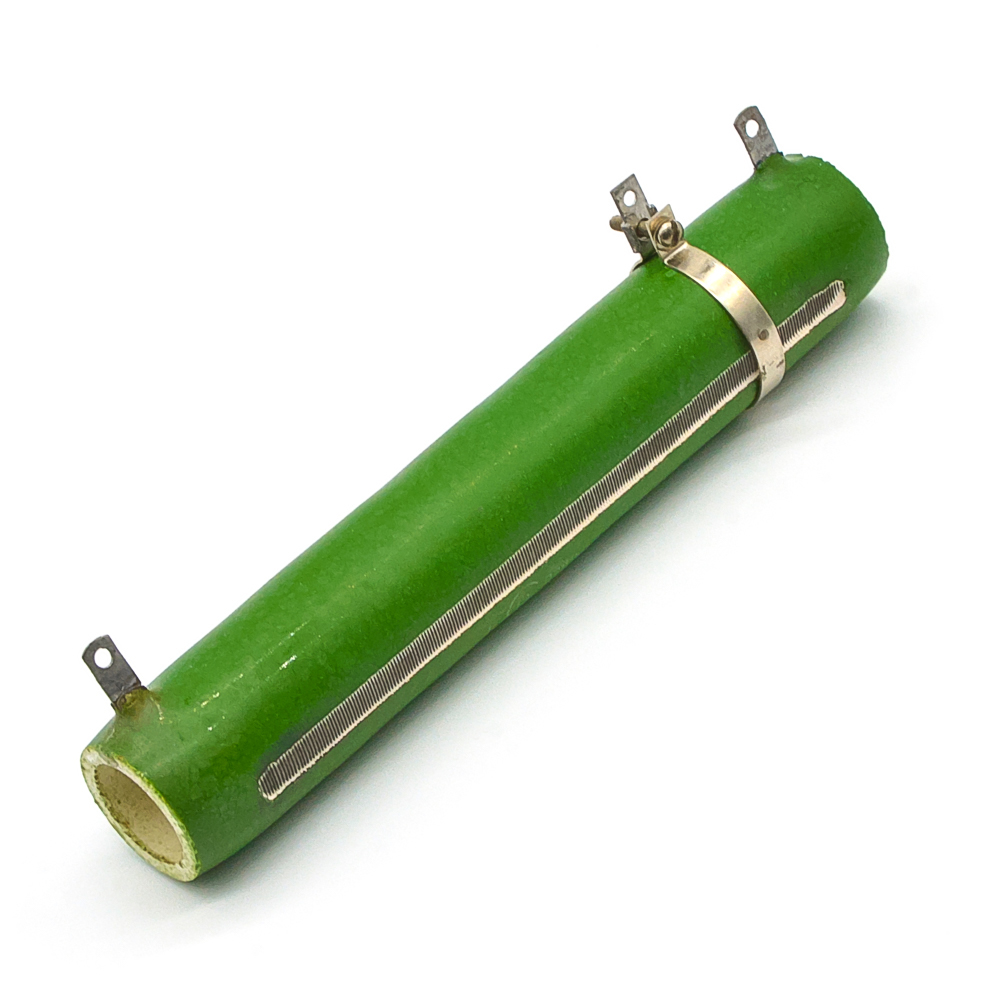

ПЭВР-100 100W(Ватт) 82Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-6779
ПЭВР-100 100W(Ватт) 82Ω(Ом)±5% Резистор постоянный с регулировкой
  • 790 ₽ 1 шт.
  • 750 ₽ от 5 шт.

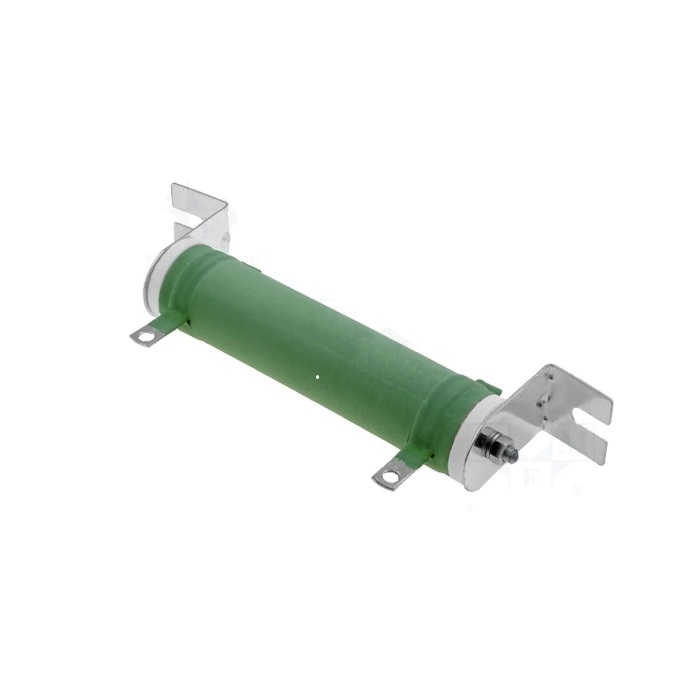

AHP100W-100RJ SR Passives, фото
AHP100W-100RJ SR Passives

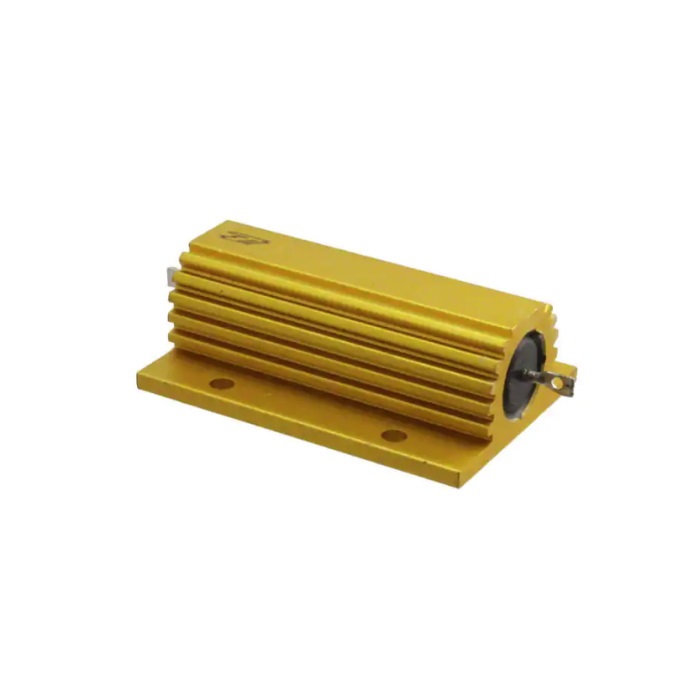

HS100E6 100R F Ohmite, фото
HS100E6 100R F Ohmite

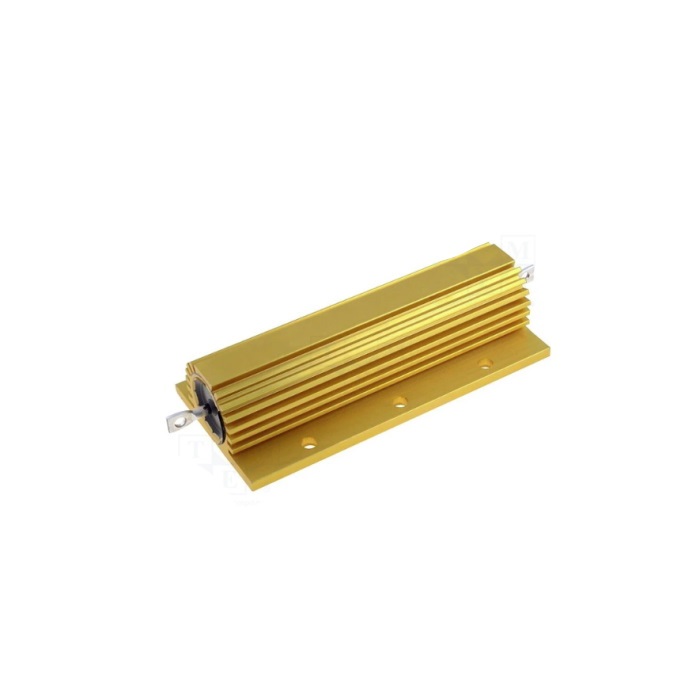

QL0000J0101100 ROYALOHM, фото
QL0000J0101100 ROYALOHM
