ПЭВ-100 100W(Ватт) 100 Ω(Ом)±5% Резистор постоянный (арт. TN-1360)

" 5" - ВП, ПЗ; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.546 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-1360
  • Срок отгрузки со склада 1-2 рабочих дня
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 279493
На складе 7 шт
  • Цена от
    Включая НДС
     750 ₽
  • 1 шт 790 ₽
  • от 5 шт 750 ₽
Количество
Быстрый заказ

ПЭВ-100 100W(Ватт) 100Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 100 - номинальная мощность: 100W(Ватт); 100Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-100 100W(Ватт) 100 Ω(Ом)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.546 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 210
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация PEV-100 100W(Watt) 100Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II
Габаритные размеры L*W*H 170х29х43 mm
Длина корпуса 170 mm
Диаметр корпуса 29 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 158 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-100 100Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 100 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-100 100W(Ватт) 100 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

ПЭВ-100 100W(Ватт) 100Ω(Ом)±5% Резистор постоянный., фото
Артикул (ID): TM-1814
ПЭВ-100 100W(Ватт) 100Ω(Ом)±5% Резистор постоянный.
  • 790 ₽ 1 шт.
С5-35 100Вт 100Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 100Вт 100Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 100Вт 100Ом±5% АО "Кермет", фото
С5-35В 100Вт 100Ом±5% АО "Кермет"

Функциональные аналоги

ПЭВ-100 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TC-9704
ПЭВ-100 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный
  • 790 ₽ 1 шт.
  • 750 ₽ от 5 шт.
ПЭ-100Вт 100Ом±5% ОАО "Виток", фото
ПЭ-100Вт 100Ом±5% ОАО "Виток"
100WF110 NTE, фото
100WF110 NTE
EWT100JB100R Stackpole Electronics Inc, фото
EWT100JB100R Stackpole Electronics Inc
FVT10006E100R0JE Vishay Huntington Electric Inc., фото
FVT10006E100R0JE Vishay Huntington Electric Inc.
L100J100 Ohmite, фото
L100J100 Ohmite
QL0000J0101100 ROYAL OHM, фото
QL0000J0101100 ROYAL OHM
R100W-100R SR PASSIVES, фото
R100W-100R SR PASSIVES

Возможные аналоги

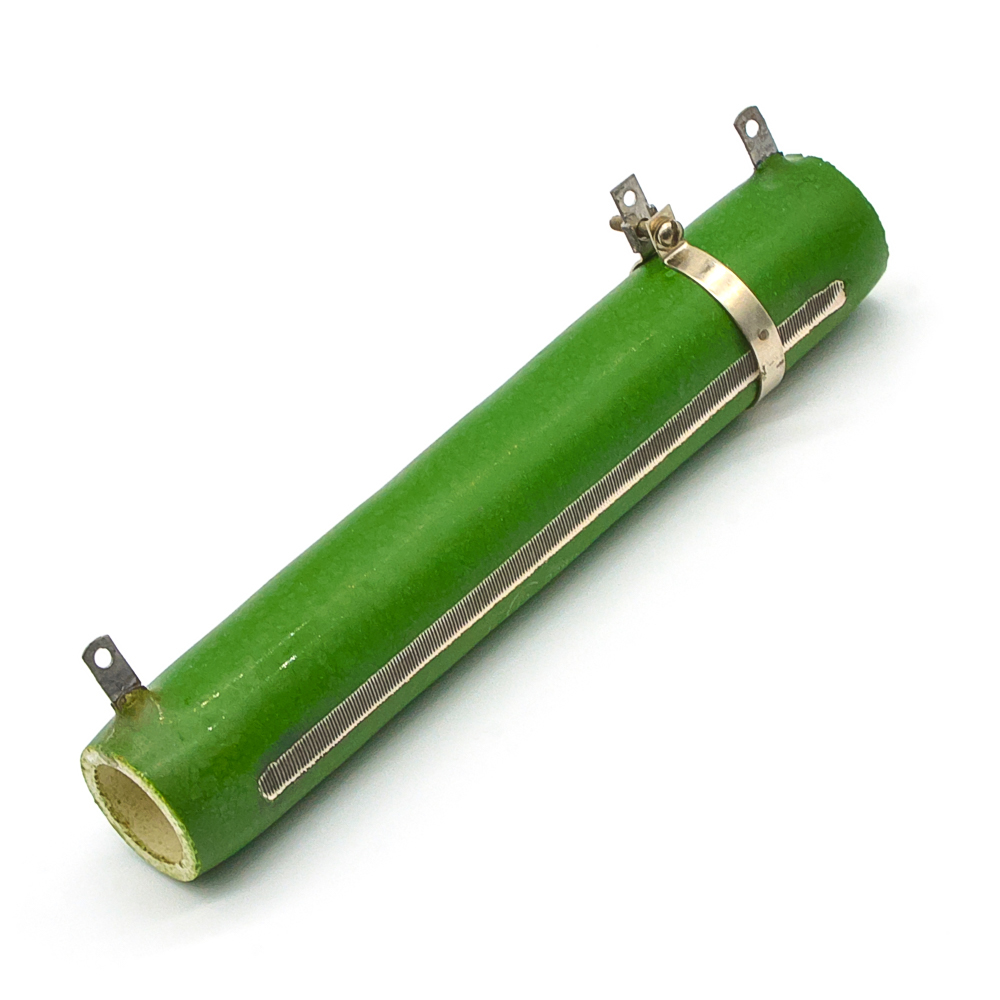

ПЭВР-100 100W(Ватт) 110Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-6760
ПЭВР-100 100W(Ватт) 110Ω(Ом)±5% Резистор постоянный с регулировкой
  • 790 ₽ 1 шт.
  • 750 ₽ от 5 шт.
HS100 100R F Ohmite, фото
HS100 100R F Ohmite
AHA10BFB-100R Yageo, фото
AHA10BFB-100R Yageo
KAL100FB100R Stackpole Electronics Inc, фото
KAL100FB100R Stackpole Electronics Inc
HSC100100RJ TE, фото
HSC100100RJ TE
1625999-1 TE CONNECTIVITY, фото
1625999-1 TE CONNECTIVITY
HS100-100RF ARCOL, фото
HS100-100RF ARCOL
RX-24 100W 100RJ RUICHI, фото
RX-24 100W 100RJ RUICHI
