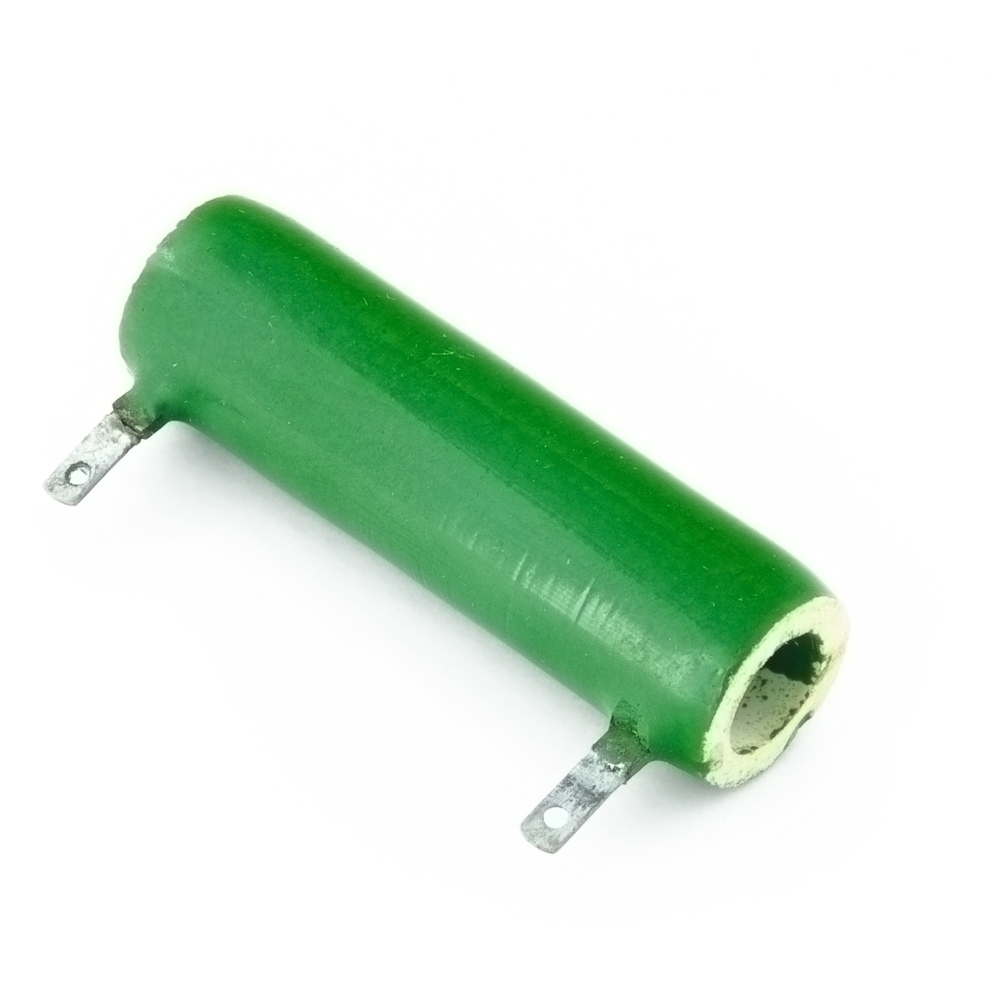

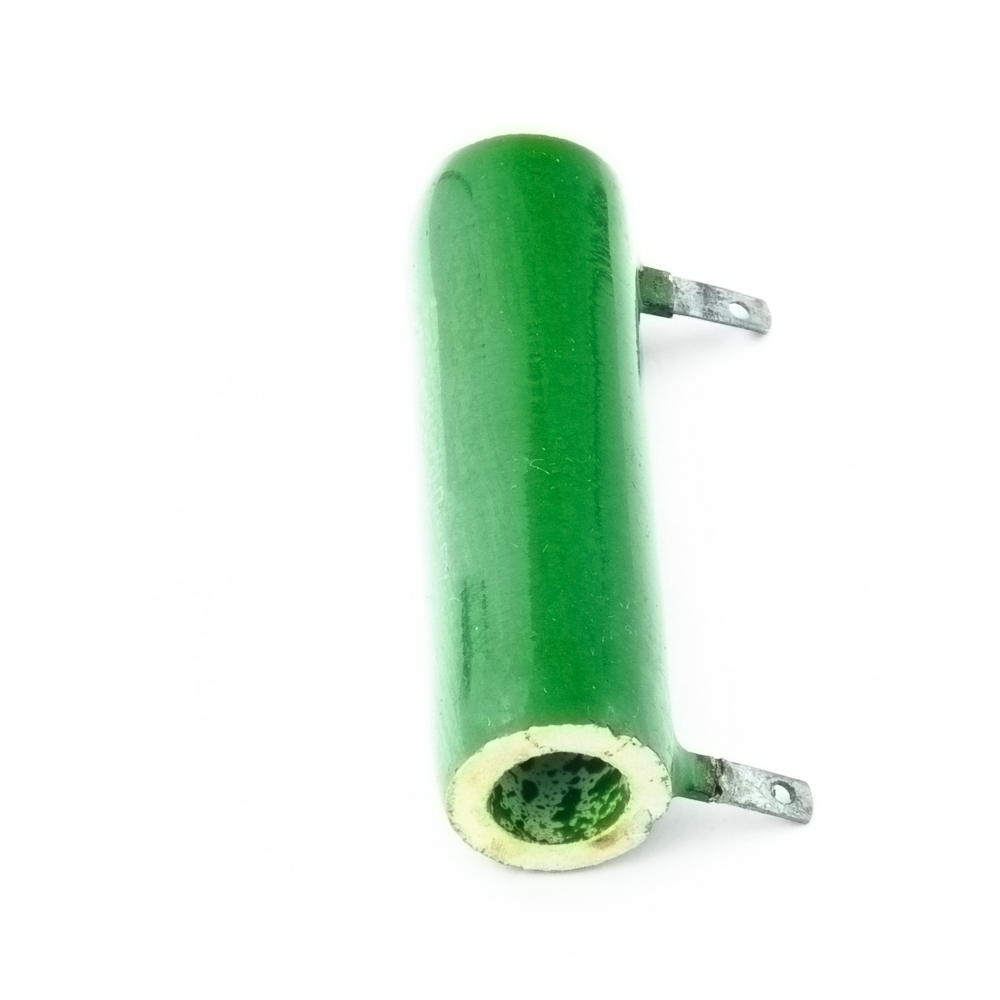

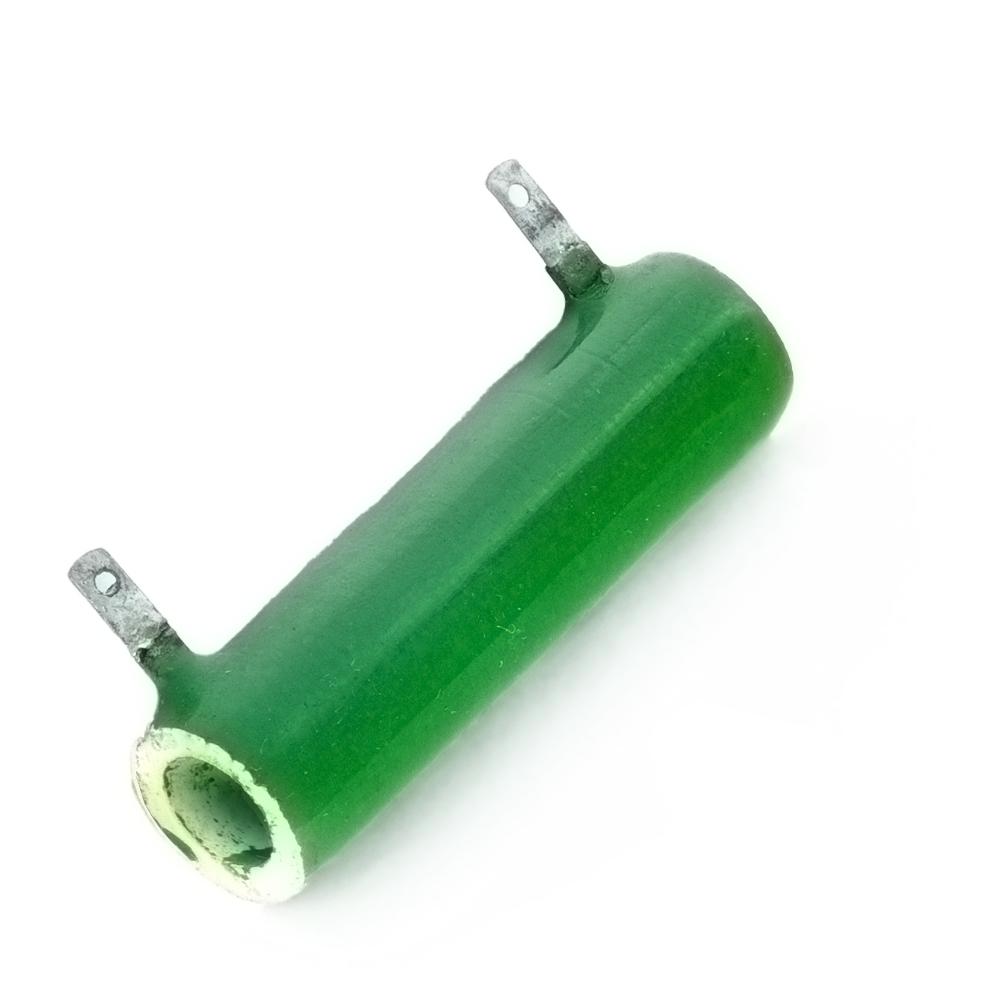

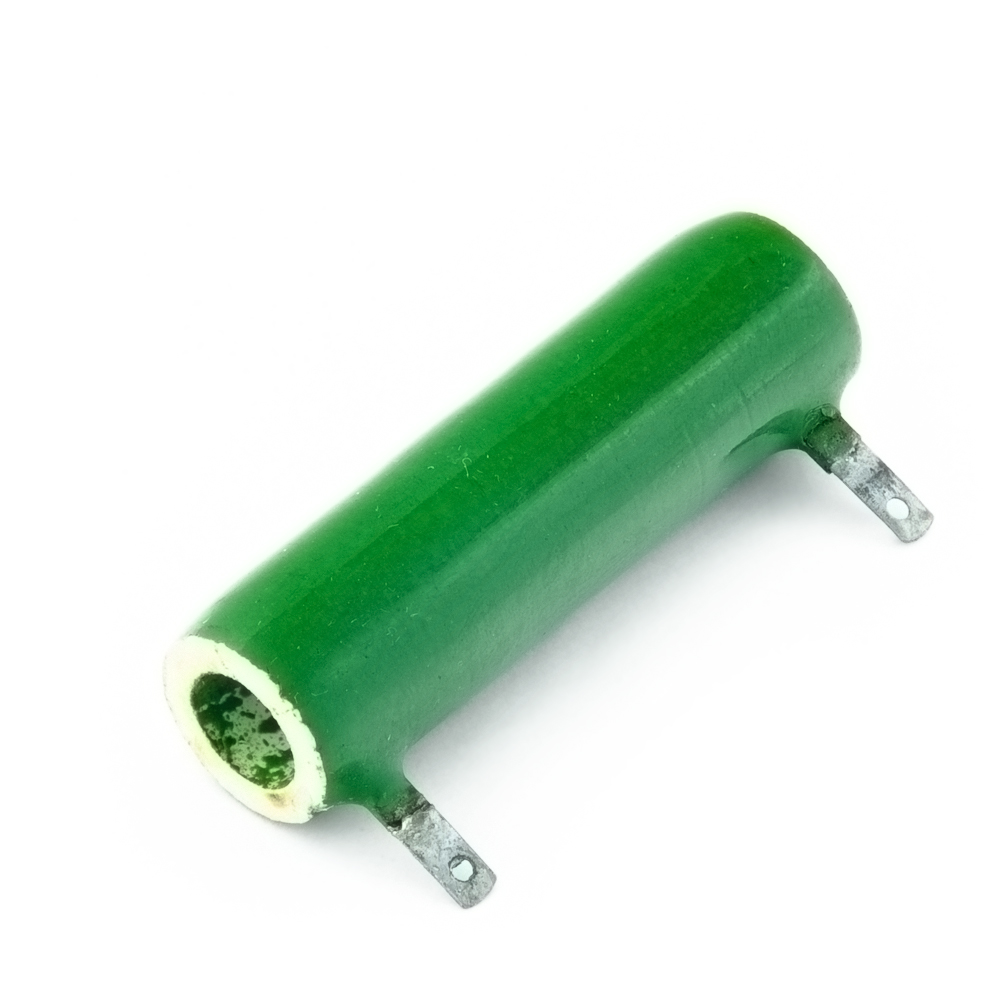

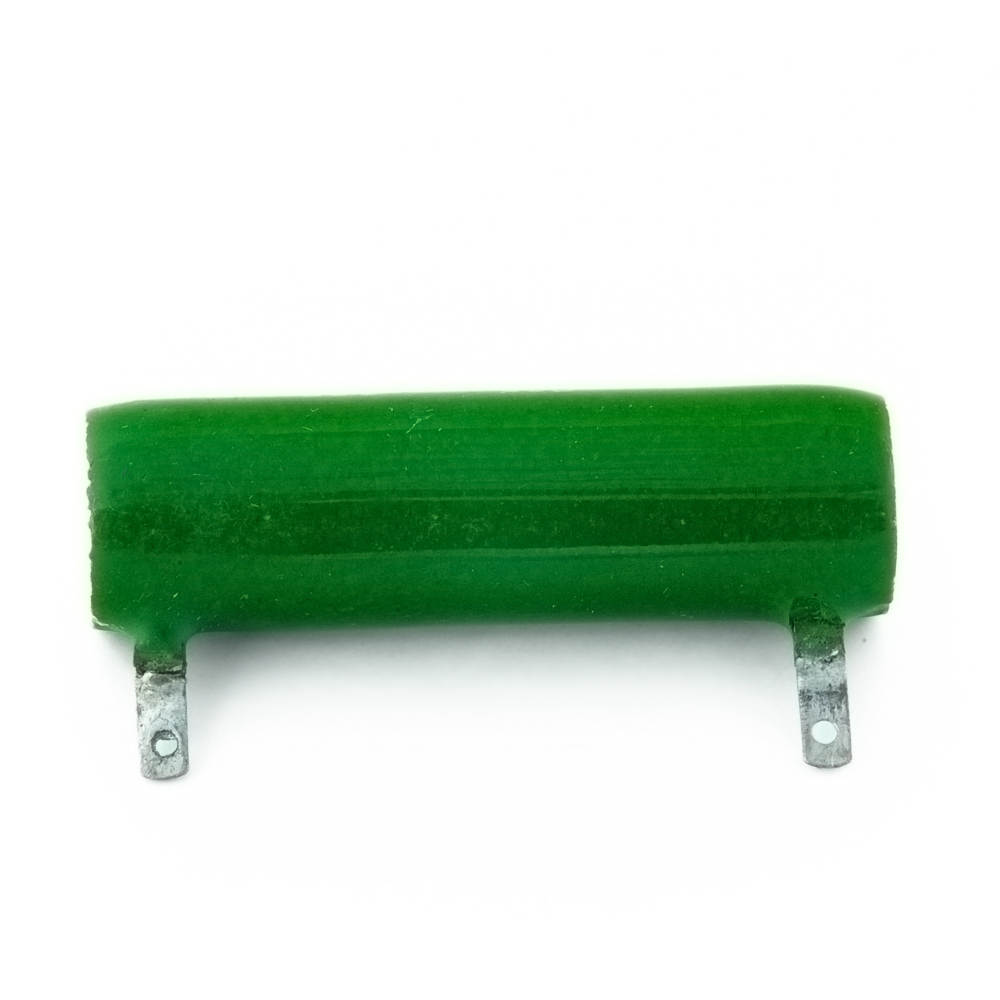

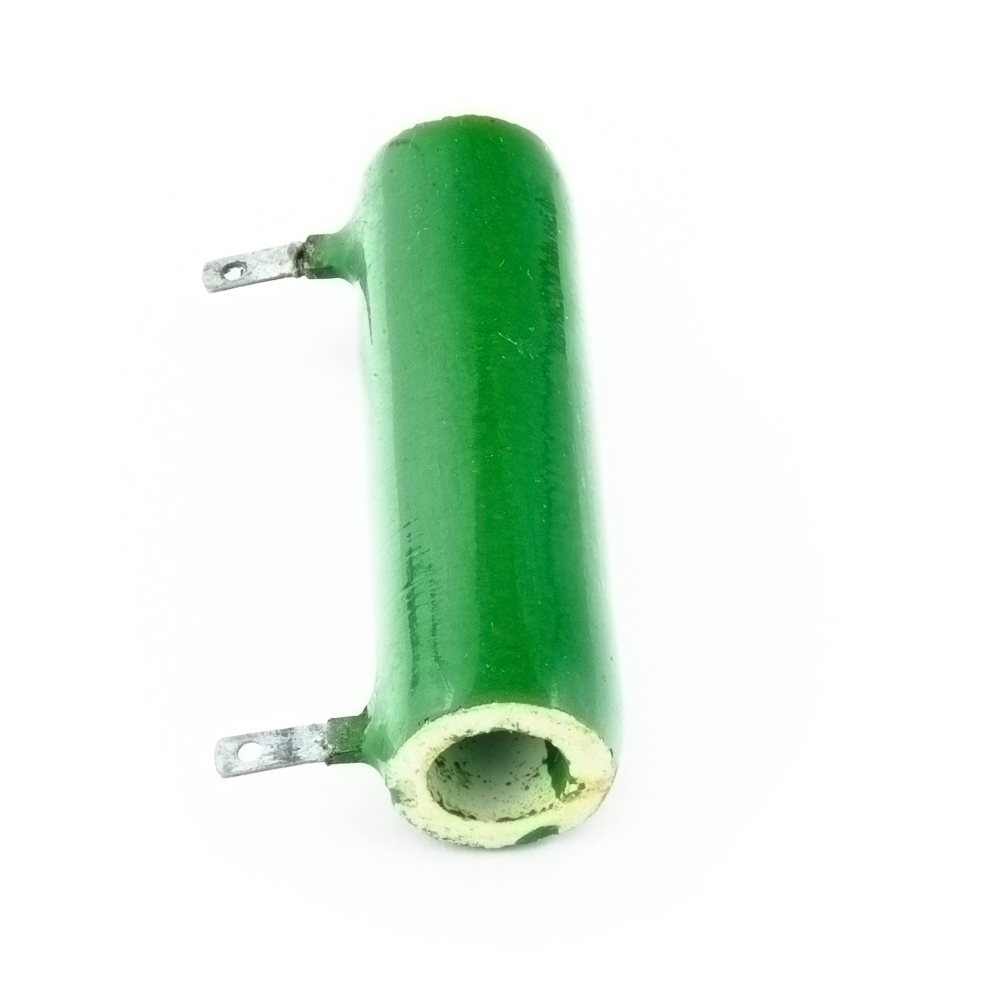

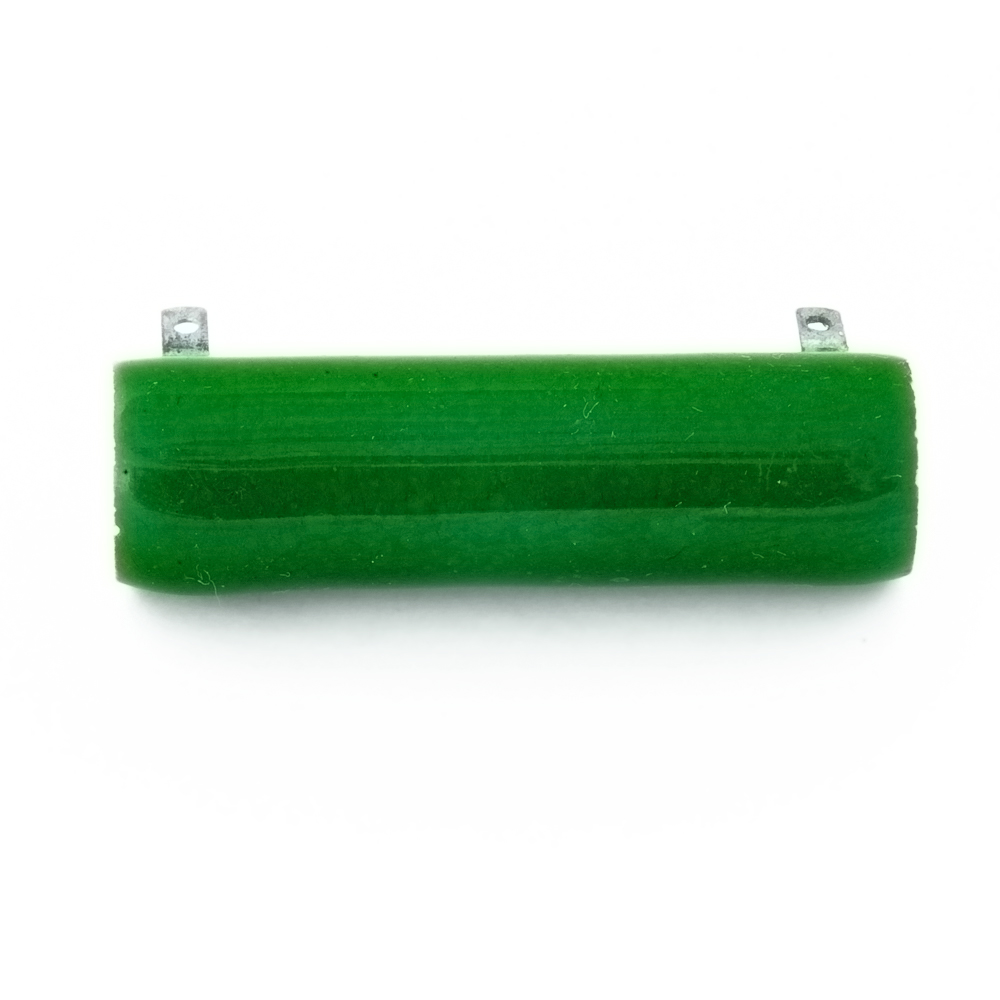

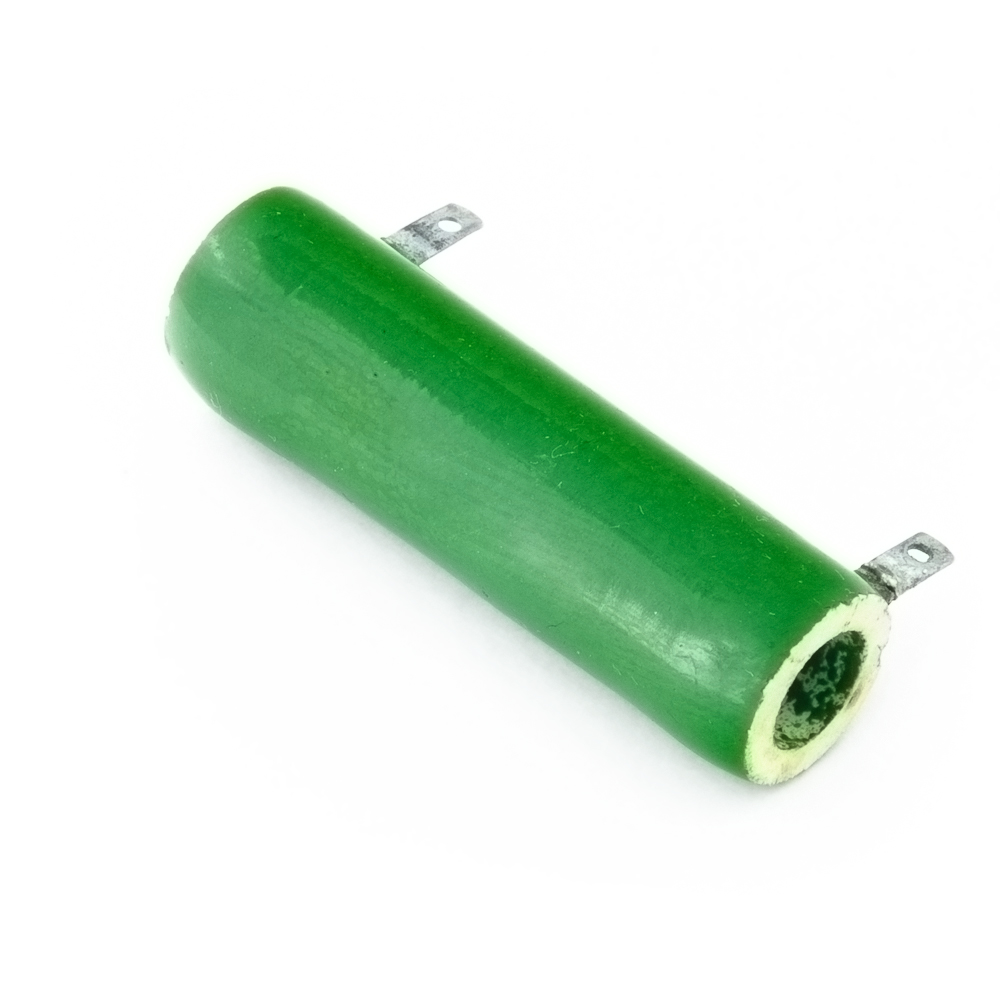

ПЭВ-30 30W(Ватт) 180 Ω(Ом)±5% Резистор постоянный (арт. TN-1365)

ОАО «НПО «Эркон»; ОЖ0.467.576 ТУ; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-1365
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1967
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 279498
На складе 6 шт
  • Цена от
    Включая НДС
     350 ₽
  • 1 шт 390 ₽
  • от 5 шт 350 ₽
Количество
Быстрый заказ

ПЭВ-30 30W(Ватт) 180Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 30 - номинальная мощность: 30W(Ватт); 180Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-30 30W(Ватт) 180 Ω(Ом)±5% Резистор постоянный
Торговая марка ОАО «НПО «Эркон»
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 49,61
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-30 30W(Watt) 180Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

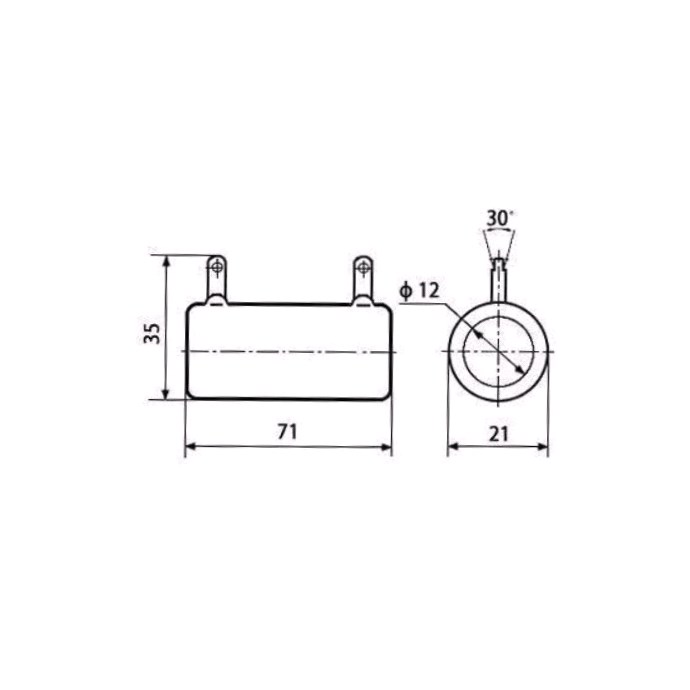

Габаритные размеры L*W*H 71х21х35 mm
Длина корпуса 71 mm
Диаметр корпуса 21 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 53 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-30Вт 180Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 180 Ω
Пределы номинального сопротивления 10 Ω - 30 kΩ
Номинальная мощность 30 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-30 30W(Ватт) 180 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35В 30Вт 180Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 30Вт 180Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 30Вт 180Ом±5% АО «Кермет», фото
С5-35В 30Вт 180Ом±5% АО «Кермет»

Функциональные аналоги

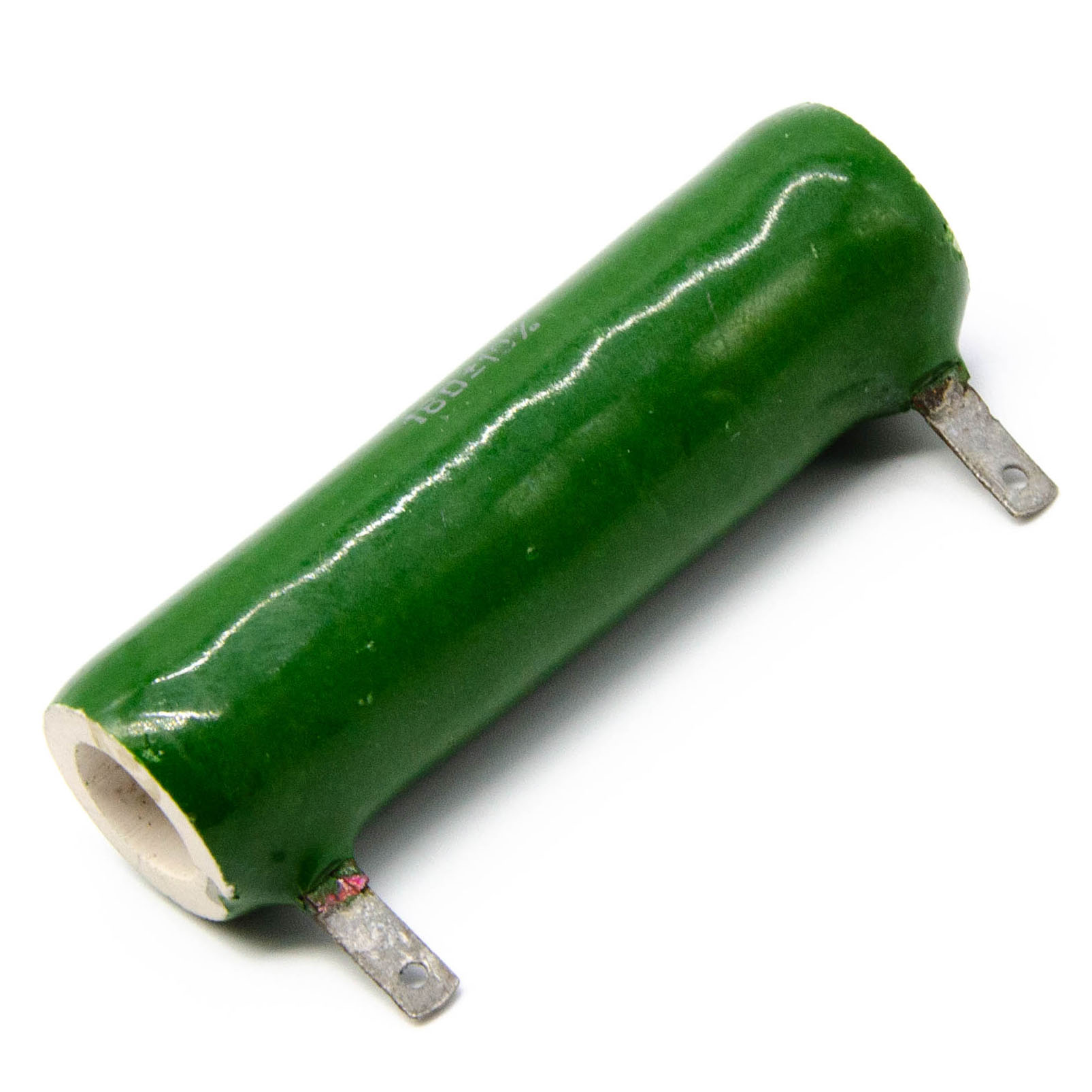

ПЭВ-30 30W(Ватт) 180Ω(Ом)±10% Резистор постоянный, фото
Артикул (ID): KT-530
ПЭВ-30 30W(Ватт) 180Ω(Ом)±10% Резистор постоянный
  • 390 ₽ 1 шт.

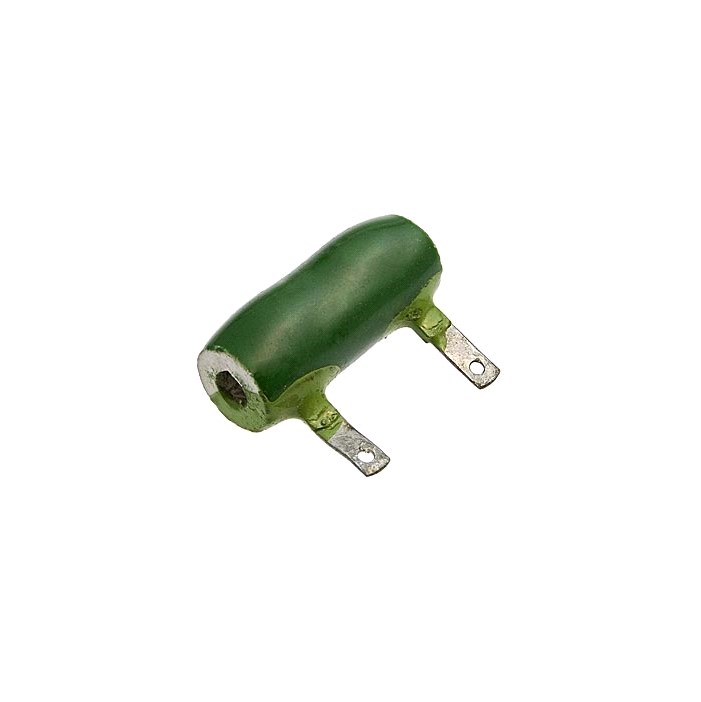

ПЭВ-30Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-30Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления"

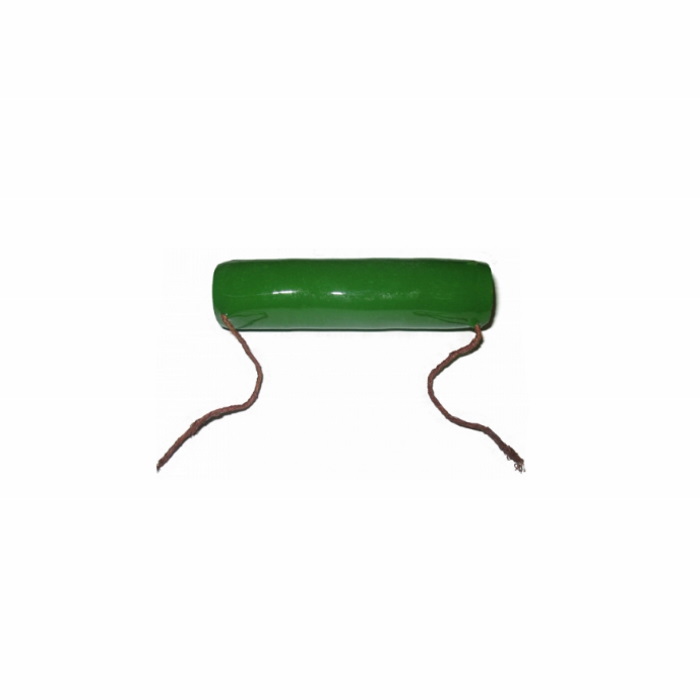

ПЭ-30Вт 180Ом±5% ОАО "Виток", фото
ПЭ-30Вт 180Ом±5% ОАО "Виток"

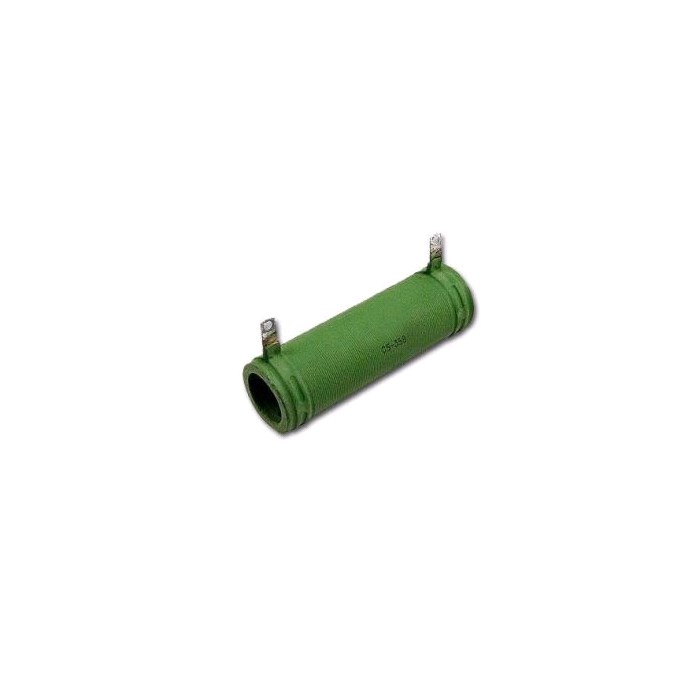

С5-35В 30Вт 180Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 30Вт 180Ом±10% ОАО "Алагирский Завод Сопротивления"
С5-35В 30Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 30Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления"

Возможные аналоги

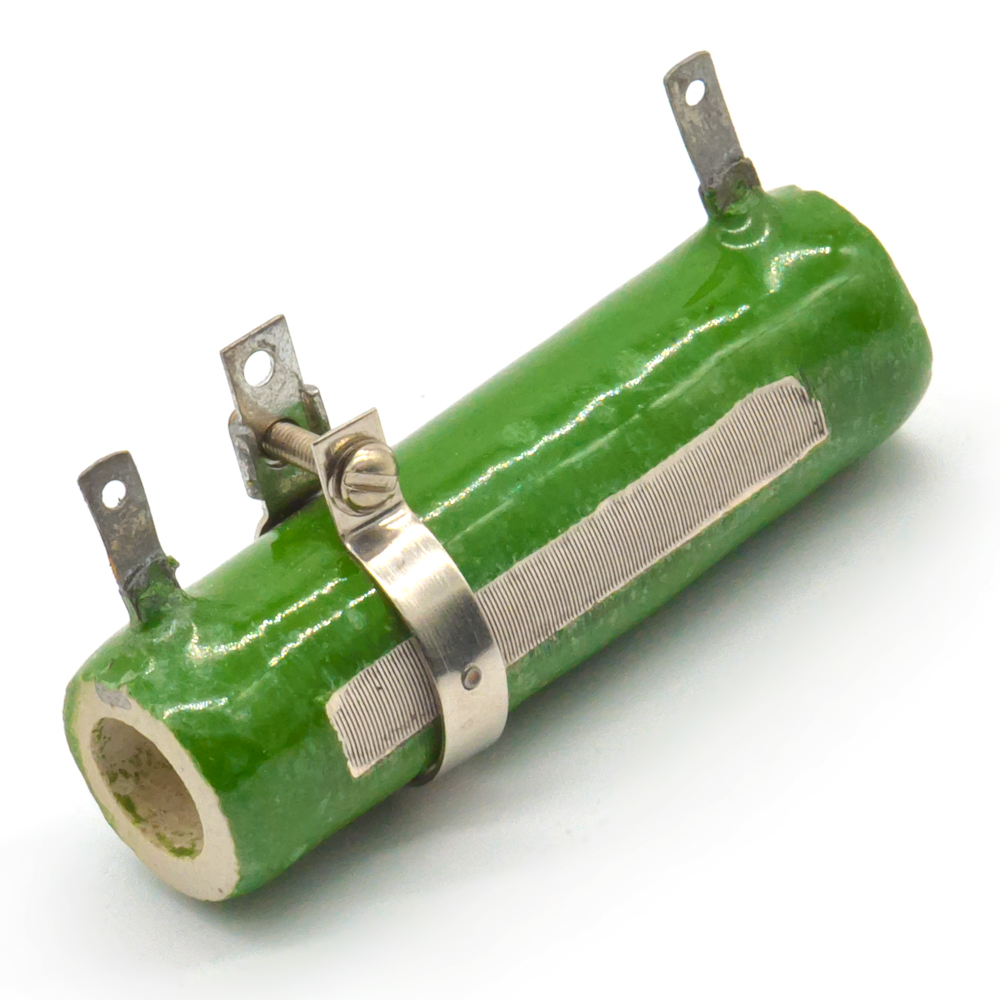

ПЭВР-30 30W(Ватт) 300Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-3442
ПЭВР-30 30W(Ватт) 300Ω(Ом)±5% Резистор постоянный с регулировкой
  • 390 ₽ 1 шт.
  • 350 ₽ от 5 шт.

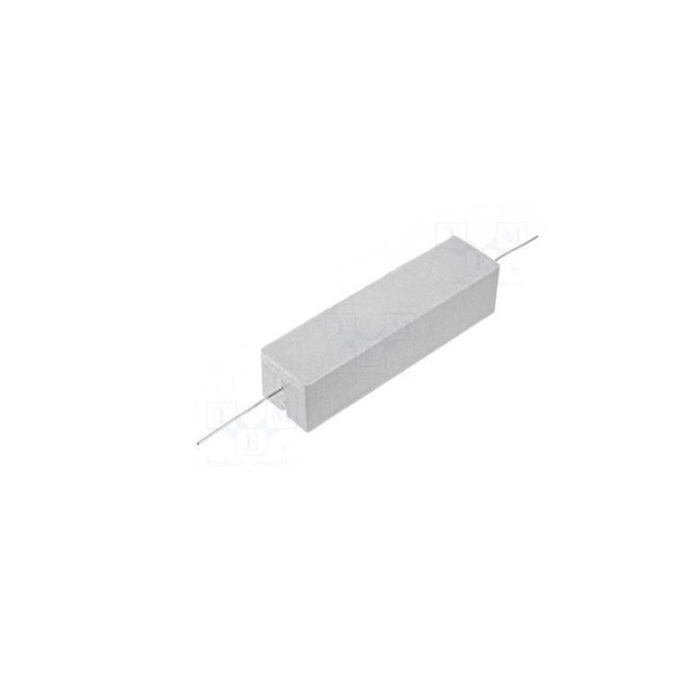

CRL30W 180RJ CCO, фото
CRL30W 180RJ CCO
CRL30W-220RJ SR Passives, фото
CRL30W-220RJ SR Passives

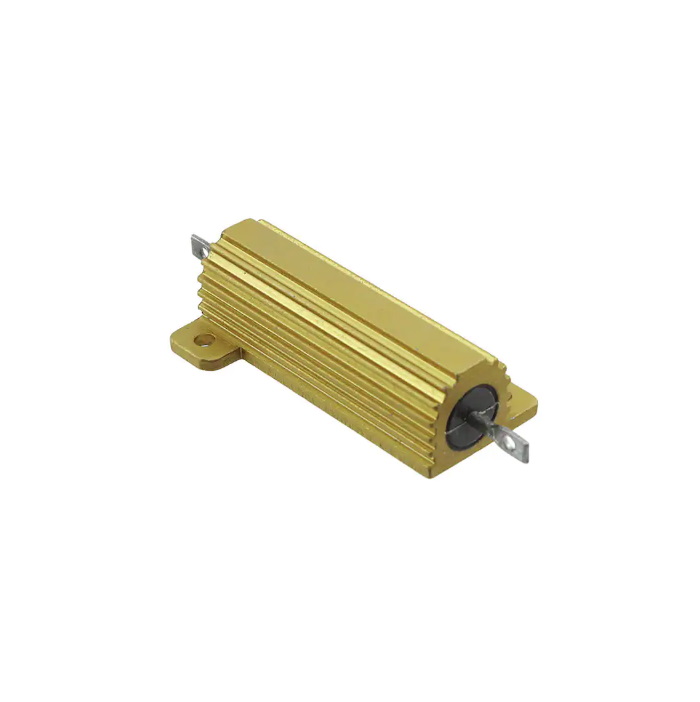

RER75F1800RCSL Vishay Dale, фото
RER75F1800RCSL Vishay Dale
ПЭВР-30Вт 180Ом±5% ОАО "Алагирский Завод Сопротивления", фото
ПЭВР-30Вт 180Ом±5% ОАО "Алагирский Завод Сопротивления"
