3ПС3-6 6 пар, 2 ряда, 12 контактов, шаг 3,5mm, 3A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, 1992г (арт. KT-2424) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

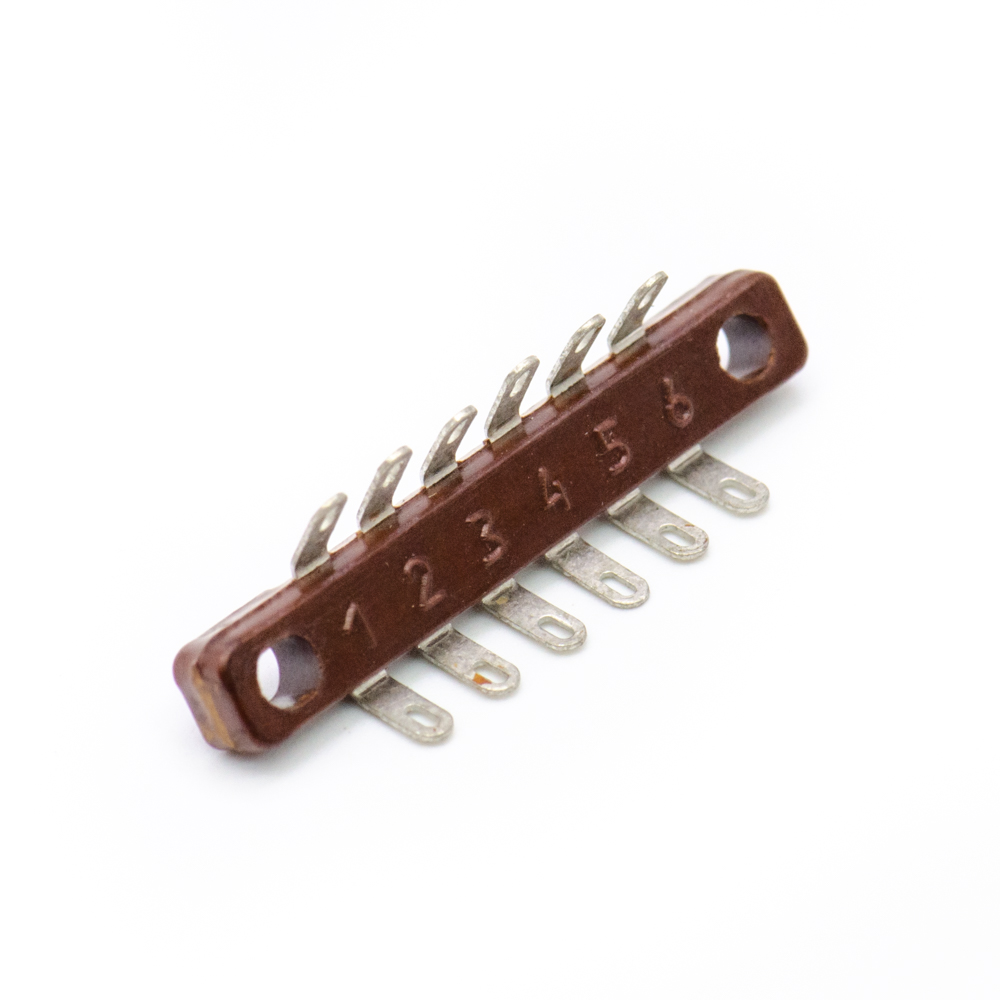

3ПС3-6 6 пар, 2 ряда, 12 контактов, шаг 3,5mm, 3A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, 1992г фото

No name USSR

Артикул (ID): KT-2424

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1992-1999
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
ГОСТ ГОСТ 28821-90

Подробная документация

ID: 507532

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

3ПC3-6 12 контактов - Плата соединительная, карболит. Структура условного обозначения: 3 - конструктивное исполнение (исполнение 1 - не указывается); ПС - обозначение типа: ПС - плата соединительная; 3 - цифра, определяющая на типоразмер платы; 6 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	3ПС3-6 6 пар, 2 ряда, 12 контактов, шаг 3,5mm, 3A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, 1992г
Торговая марка	No name USSR
Страна изготовления	РОССИЯ
Нормы и требования	ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i	"1"- ОТК
Масса изделия, гр	0,8
Дата изготовленияi	1992-1999
Наличие паспорта - этикетки	нет
Транслитерация	3PS3-6 6 pairs, 2 rows, 12 contacts, 3.5mm pitch, 3A(Ampere) 250V(Volt) Connecting board, carbolite GOST 28821-90, 1992
Состояние упаковки	самоупаковка

Функциональная группа	Установочные изделия
Функциональный тип	платы монтажные, соединительные
Серия плат	3ПС3
Способ подключения проводов	пайка
Вид контактов	лепесток
Количество контактов	12
Материал контактов	латунь
Покрытие контактов	лужение
Количество пар контактов	6
Количество рядов контактов	2
Шаг контактов в ряду	3,5 mm
Шаг между рядами контактов	6,0 mm
Метод монтажа механический	на панель
Метод монтажа электрический	пайка
Диаметр установочного отверстия	2,4 mm
Установочные размеры	25 mm расстояние между монтажными отверстиями
Материал изолятора	карболит (фенопласт)
Габаритные размеры LWH	31х10,5х5,3 mm
Длина корпуса	31 mm
Ширина корпуса	5 mm
Цвет платы	коричневый
Основание	жесткое
Наличие прокладки для платы	нет
Фактическая маркировка	3ПС3-6
Рабочее положение	любое
Аналогичные серии	4ПМ..., 4ПС…, ПС...
Другие наименования	клеммная колодка, клеммная плата

Рабочее напряжение, max	250 V
Рабочий ток, max	3 A

Интервал рабочих температур	от -60 до +100°С
Климатическое исполнениеi	УХЛ
