СР75-166ФВ Розетка приборная прямая, резьбовая(арт. ZA-192)

No name Russia; ВР0.364.007 ТУ; фторопласт; -
РОССИЯ
Артикул (ID): ZA-192
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.007 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 482817
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР-75-166ФВ Розетка приборная – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 166 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Разъем крепится на панель за фланец монтажными винтами.  Ответная часть (вилка кабельная) СР75-154ФВ, СР75-167ПВ, СР-160ПВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР75-166ФВ Розетка приборная прямая, резьбовая
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.007 ТУ; ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 19
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-166FV Instrument socket, straight, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема розетка
Ответная часть разъема СР75-154ПВ, СР75-167ПВ, СР-160ПВ
Типономинал / Типоконструкция приборная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Габаритные размеры L*W*H 25х25х24 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия 15,8 mm
Диаметр установочного отверстия 3,5 mm
Марки присоединяемых кабелей РК75, RG6
Диаметр присоединяемых кабелей 4,0 mm;
Состояние товара с хранения
Фактическая маркировка СР75-166ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений

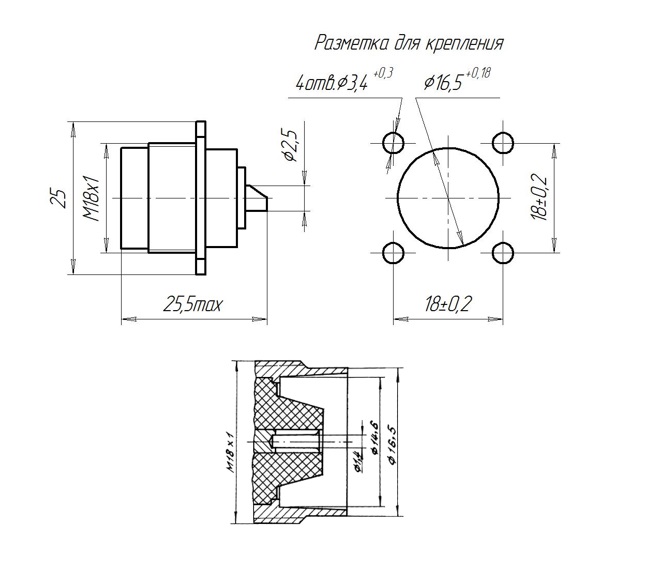

СР75-166ФВ Розетка приборная прямая, резьбовая   (datasheet)

Полные аналоги

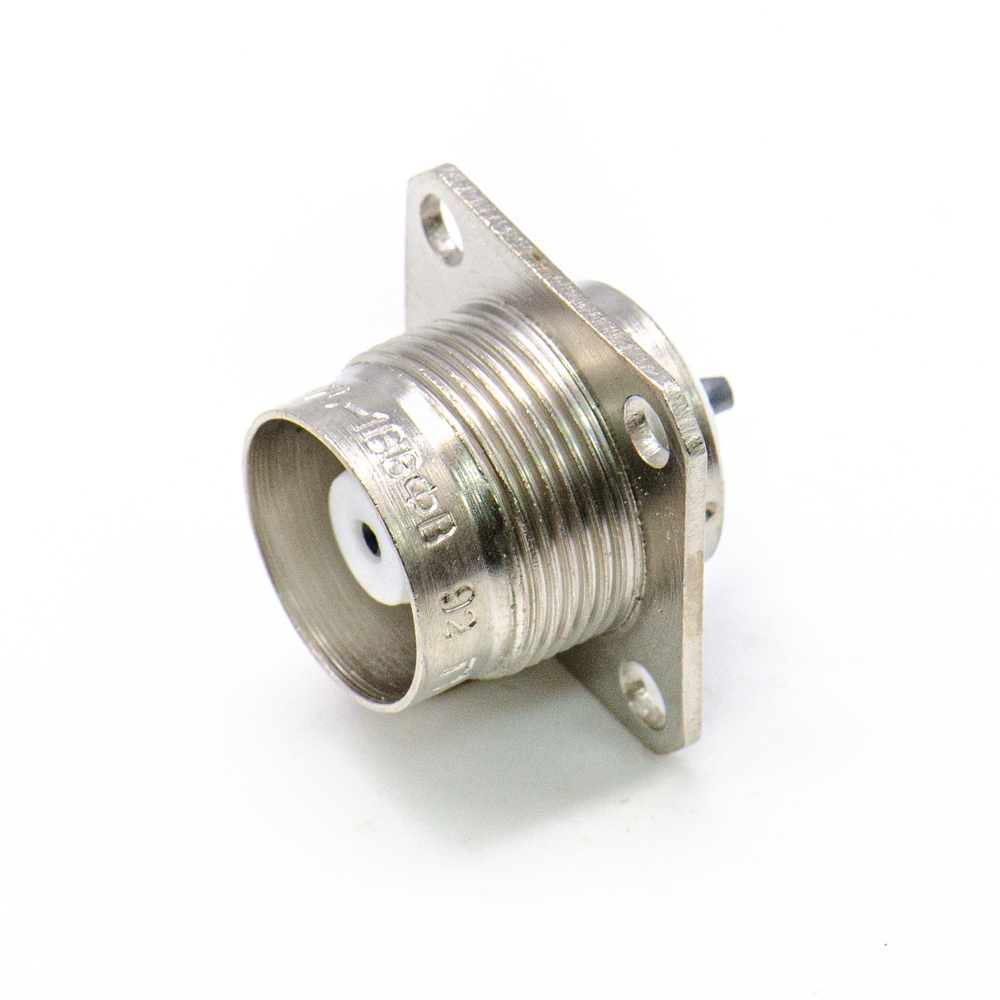

СР75-166ФВ Розетка приборная прямая, резьбовая, 1992, фото
