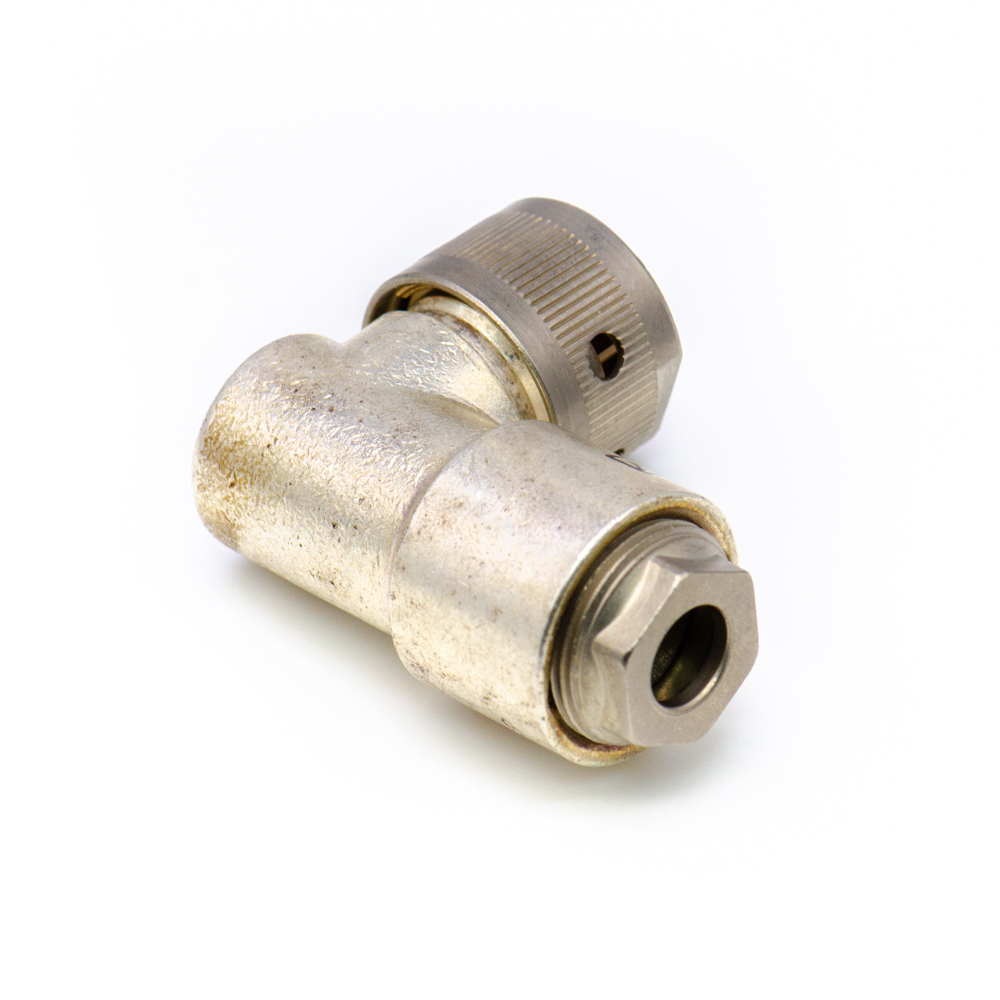

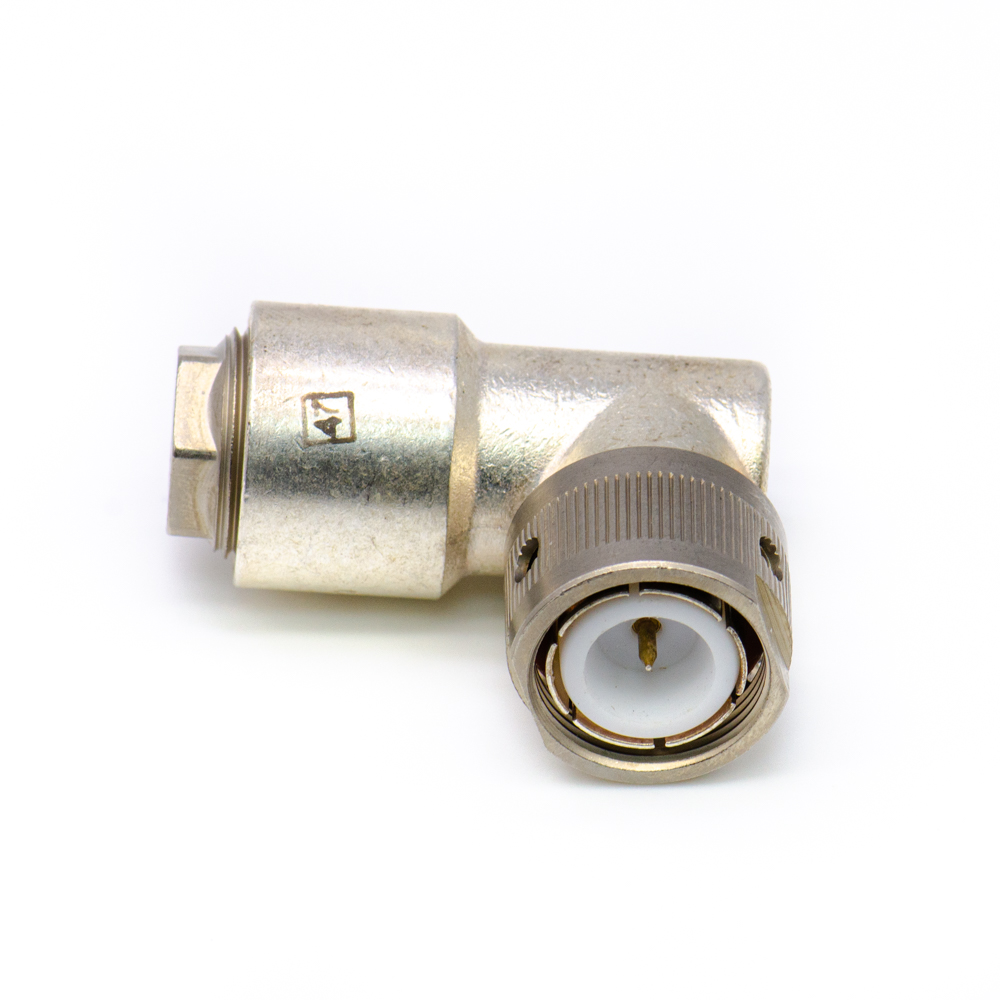

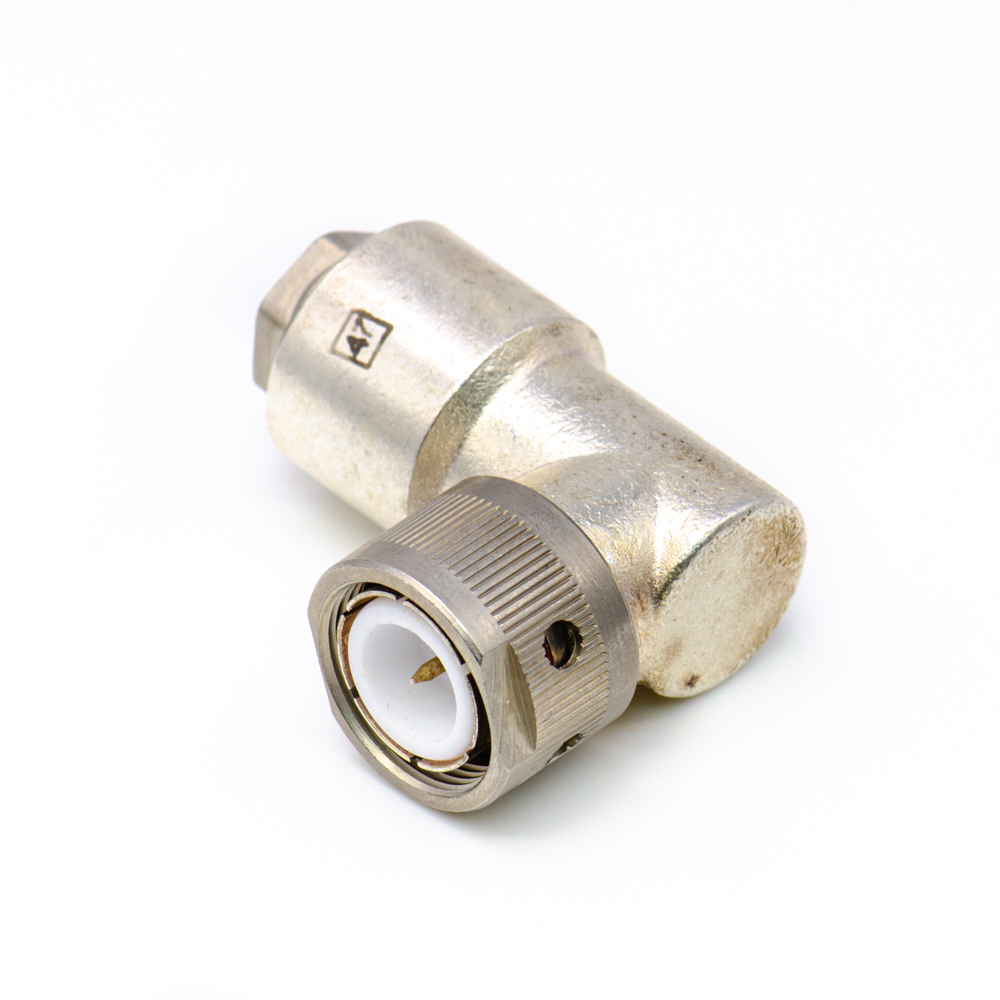

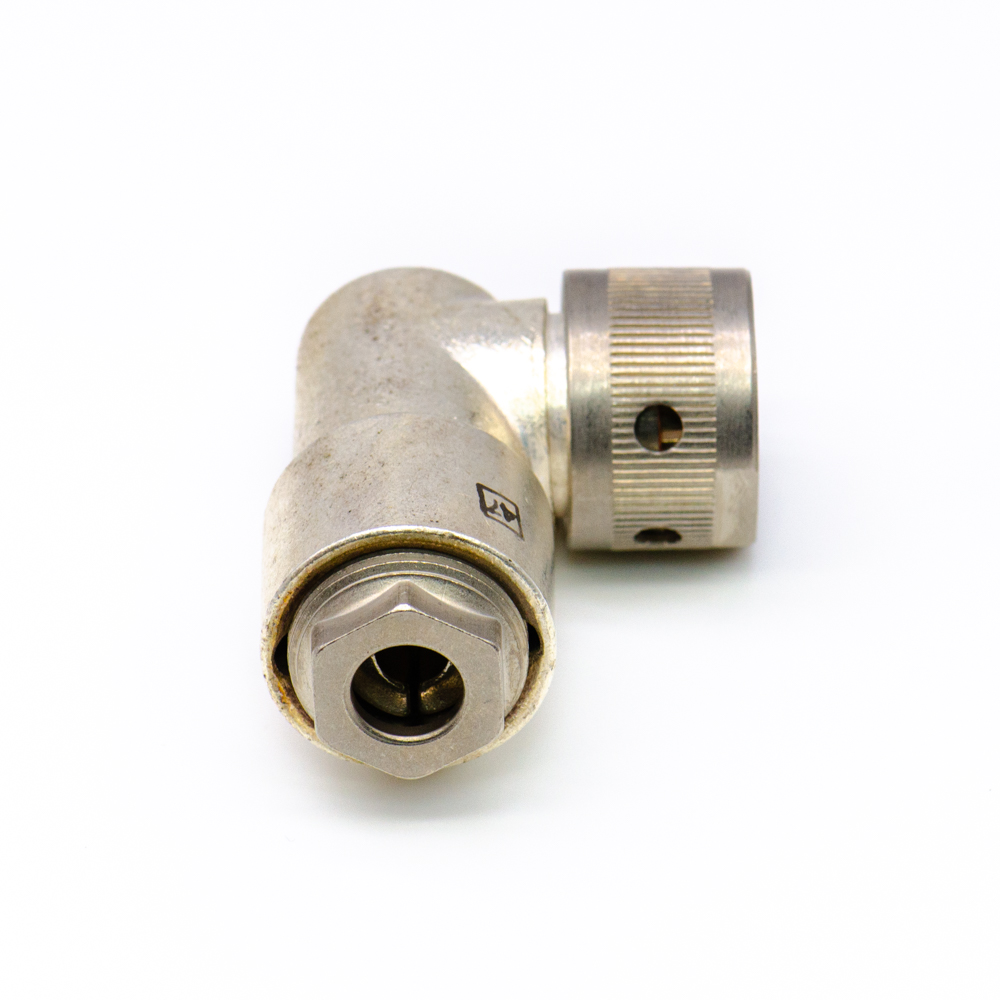

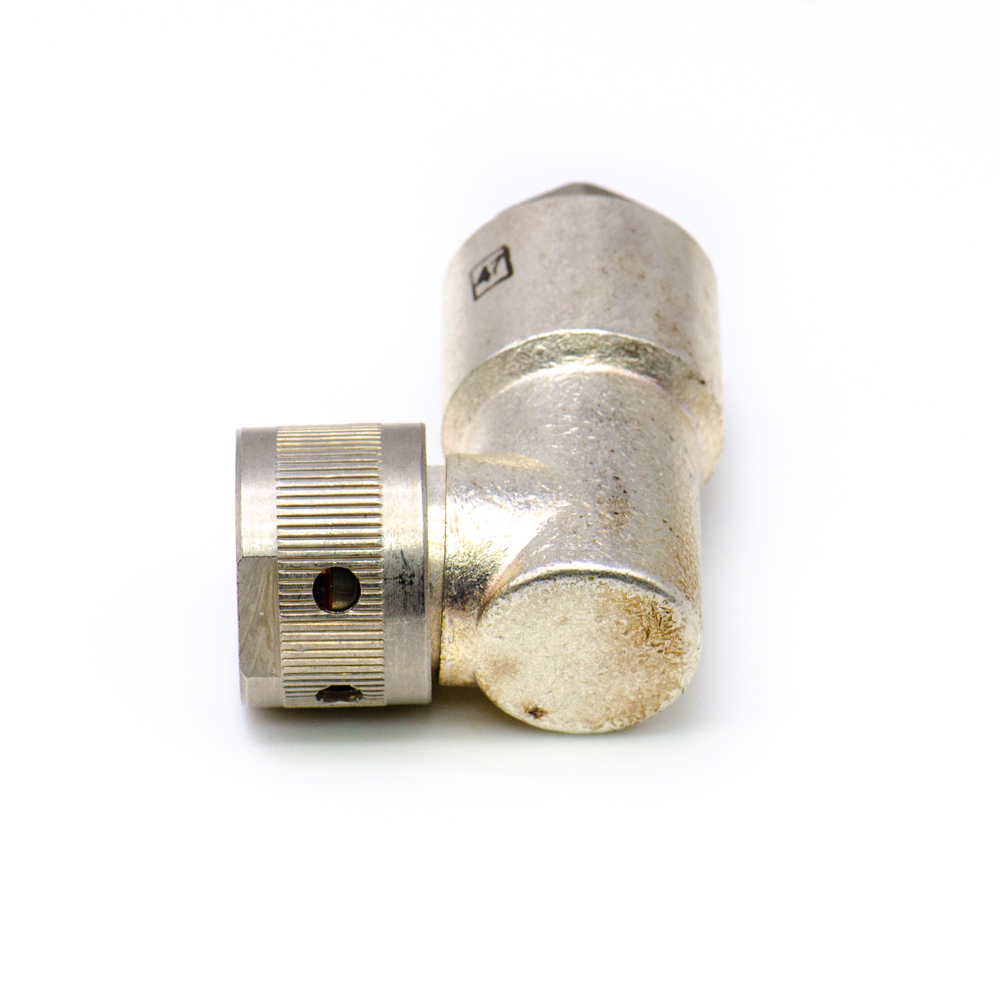

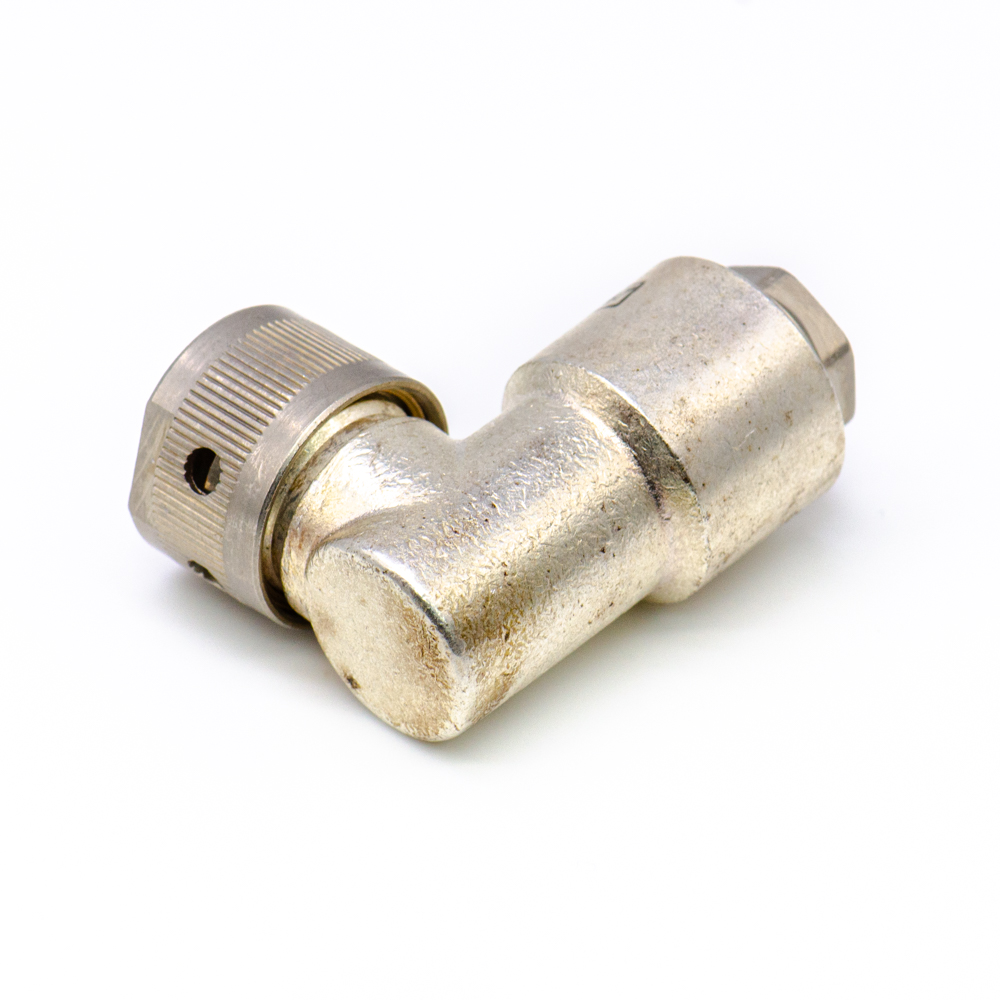

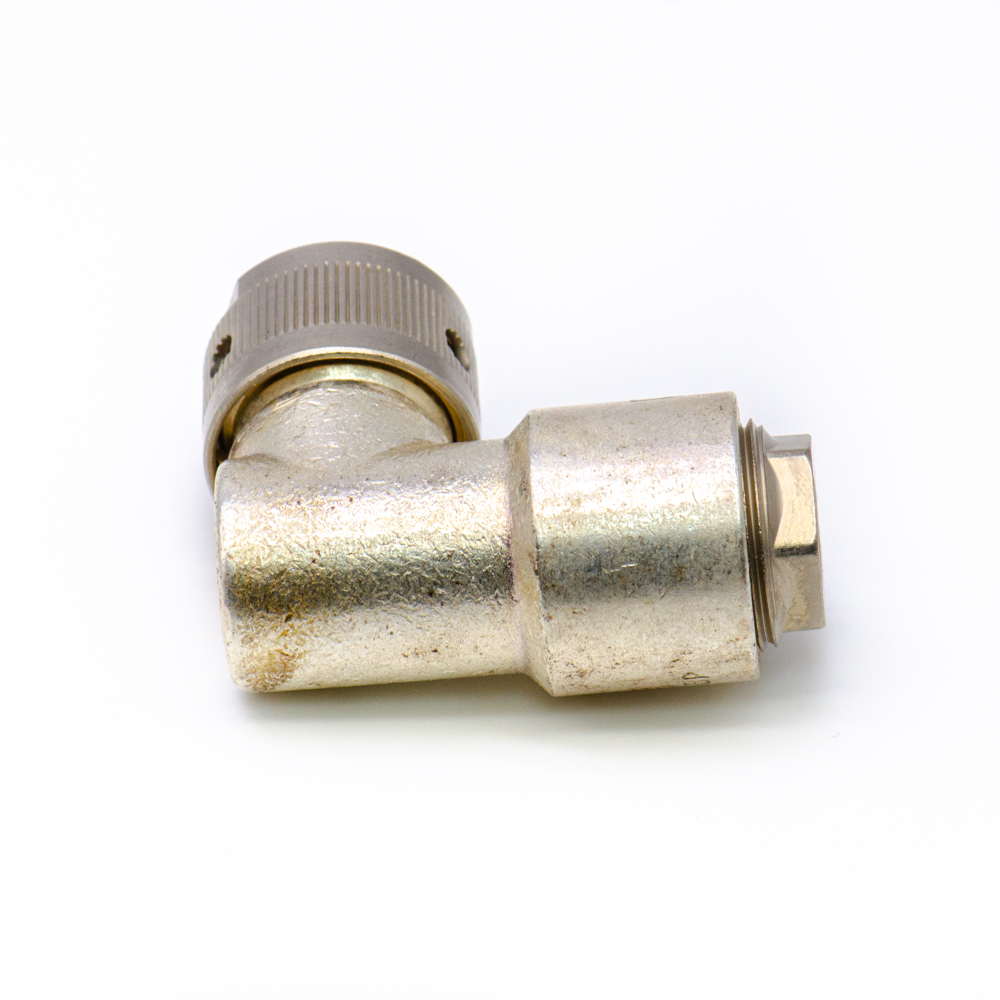

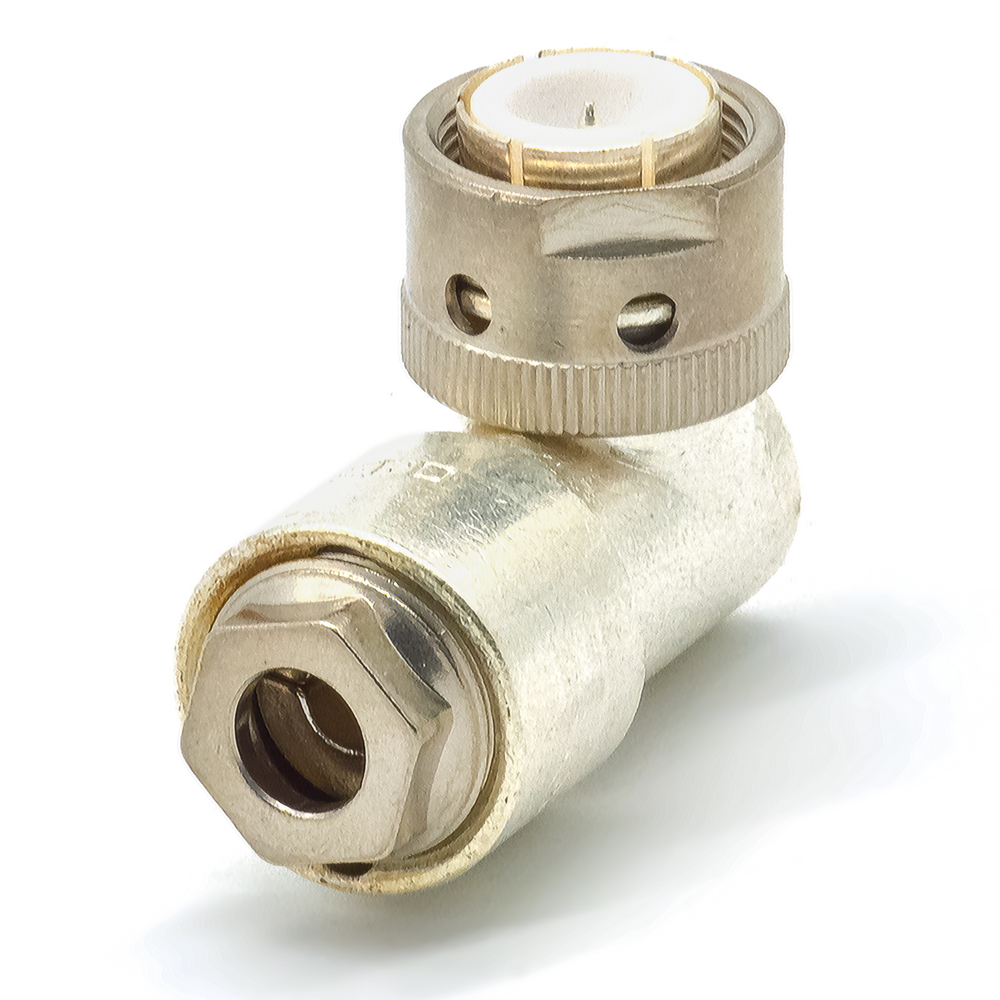

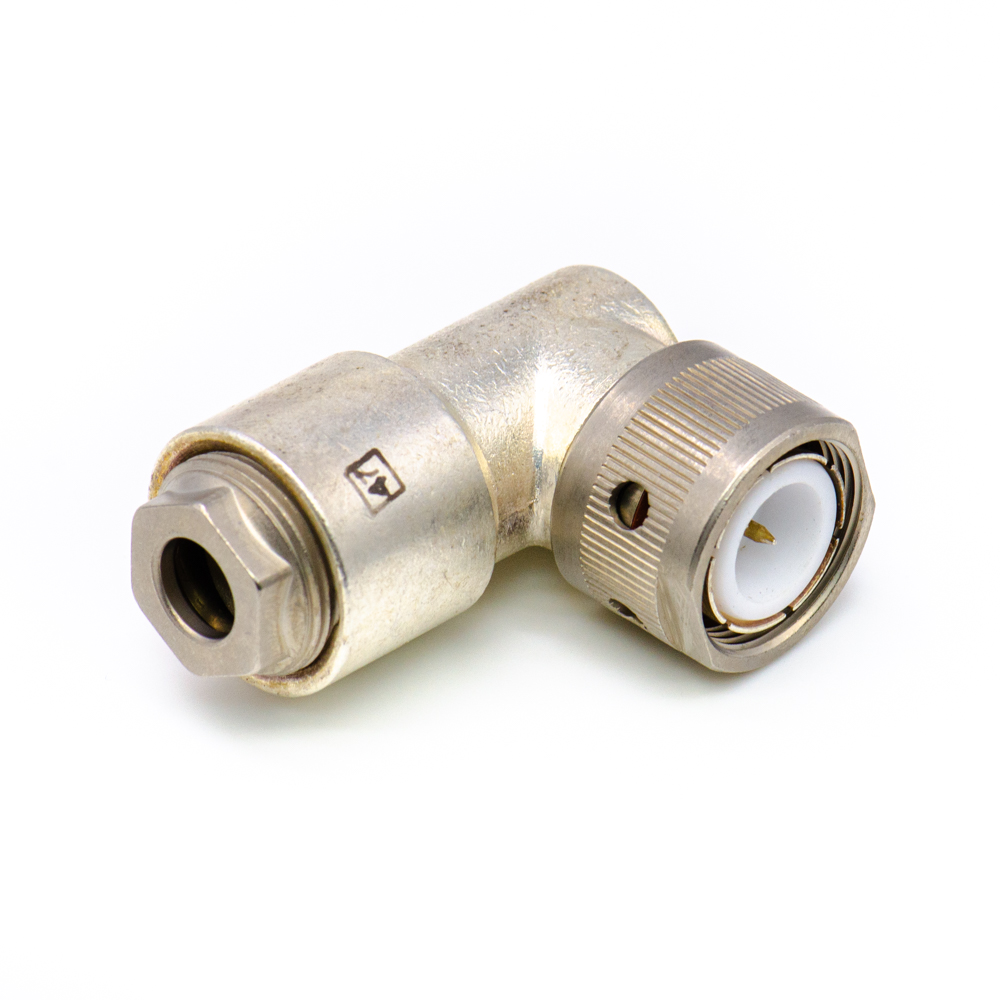

СР75-158ФВ Вилка кабельная угловая, резьбовая (арт. TM-3278)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): TM-3278
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.007 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 284740
На складе 32 шт
  • Цена от
    Включая НДС
     745 ₽
  • 1 шт. 790 ₽
  • от 5 шт. 745 ₽
Количество
Быстрый заказ

СР75-158ФВ Вилка кабельная угловая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 158 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть: розетка приборно-кабельная СР75-153ФВ, СР75-153ФМВ, СР75-211ФВ, СР75- 214ФВ, СР75-296ФВ; розетка приборная СР75-153ФВ, СР75-166ФВ, СР75-166ФМВ. Номинальный диаметр кабеля по изоляции 4 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна изготовления СССР
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 86
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-158FV Angled cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Ответная часть разъема СР75-153ФВ, СР75-153ФМВ, СР75-211ФВ, СР75- 214ФВ, СР75-296ФВ, СР75-153ФВ, СР75-166ФВ, СР75-166ФМВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

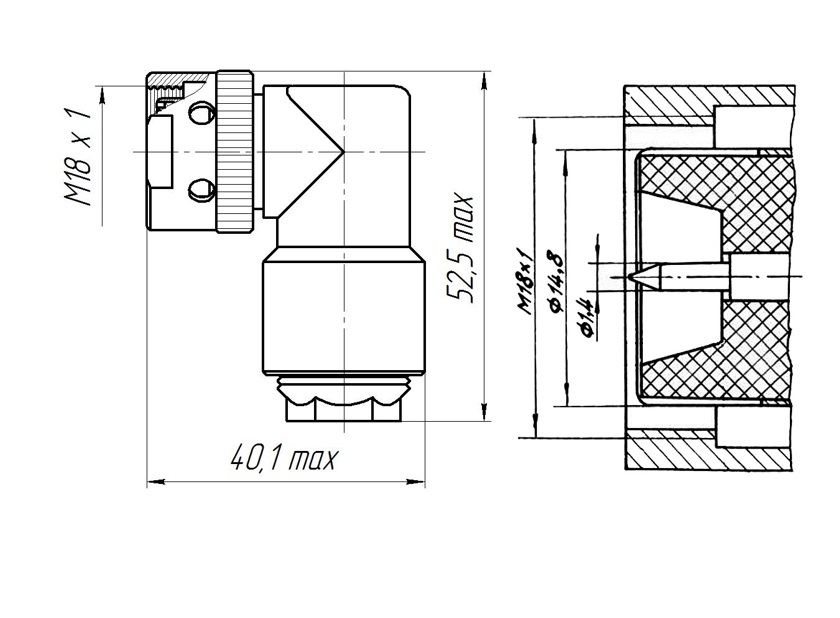

Габаритные размеры L*W*H 40,1х52,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М18х1
Диаметр установочного отверстия -
Марки присоединяемых кабелей РК75-4-21, РК75-4-22
Диаметр присоединяемых кабелей 4,0 mm;
Статус изделия В настоящее время разъёмы СР50, СР75 выпускает ПО "Октябрь"
Состояние товара с хранения
Дополнительные характеристики -
Фактическая маркировка СР75-158ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-158ФВ Вилка кабельная угловая, резьбовая   (datasheet)

Возможные аналоги

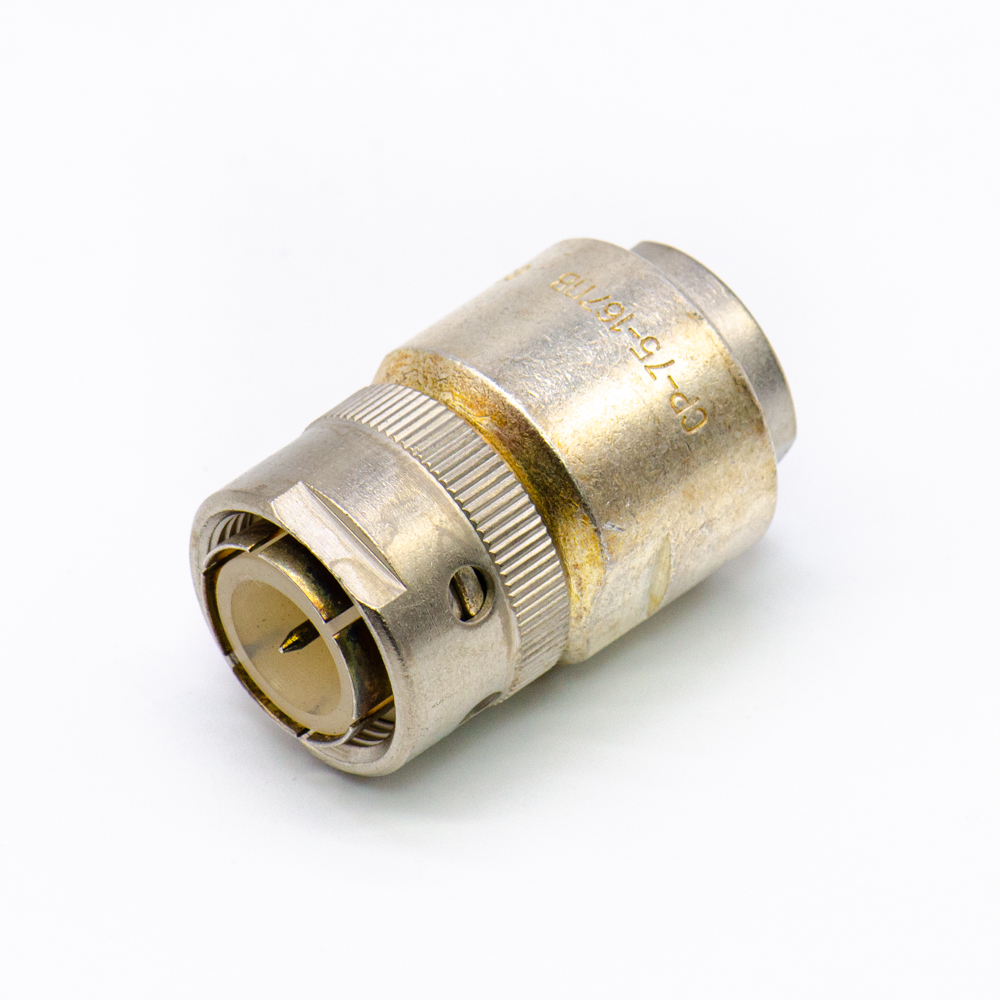

СР75-167ПВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-8266
СР75-167ПВ Вилка кабельная прямая, резьбовая
  • 790 ₽ 1 шт.

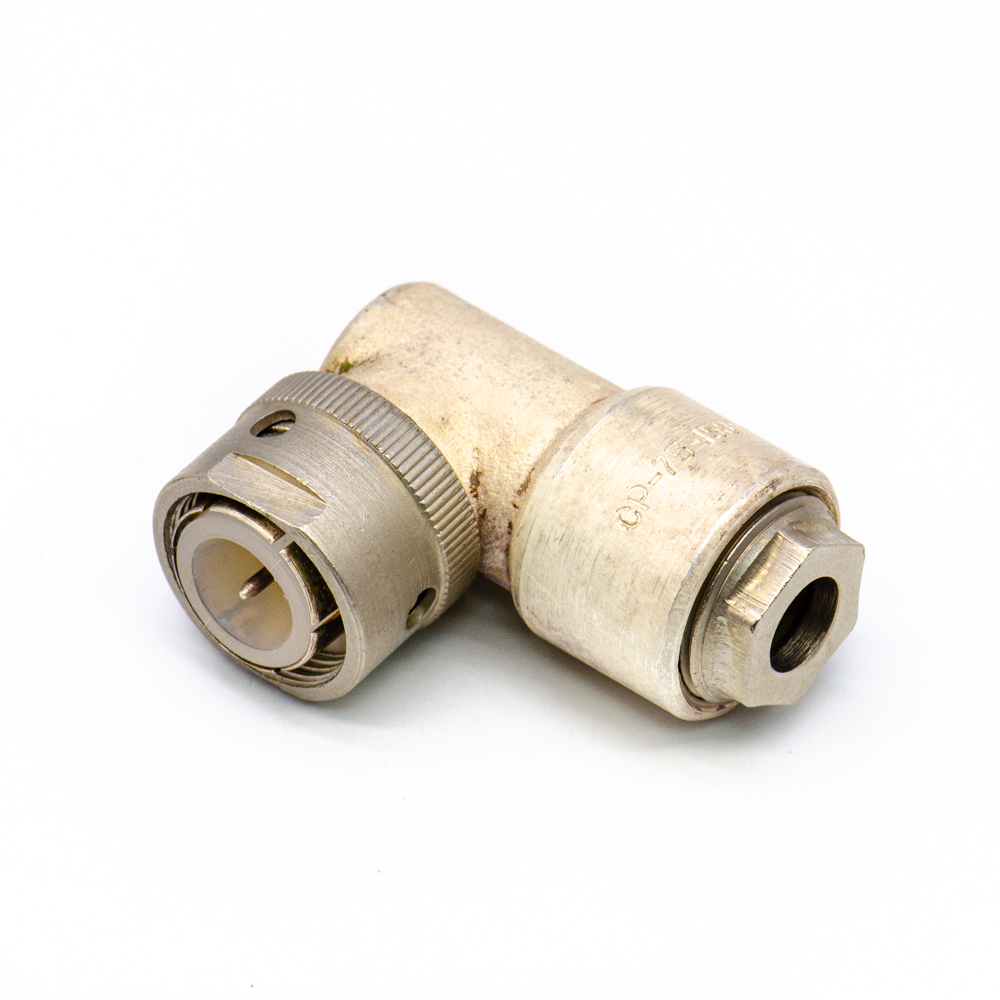

СР75-158ПВ Вилка кабельная угловая, резьбовая, фото
Артикул (ID): OF-969
СР75-158ПВ Вилка кабельная угловая, резьбовая
  • 790 ₽ 1 шт.
  • 745 ₽ от 5 шт.

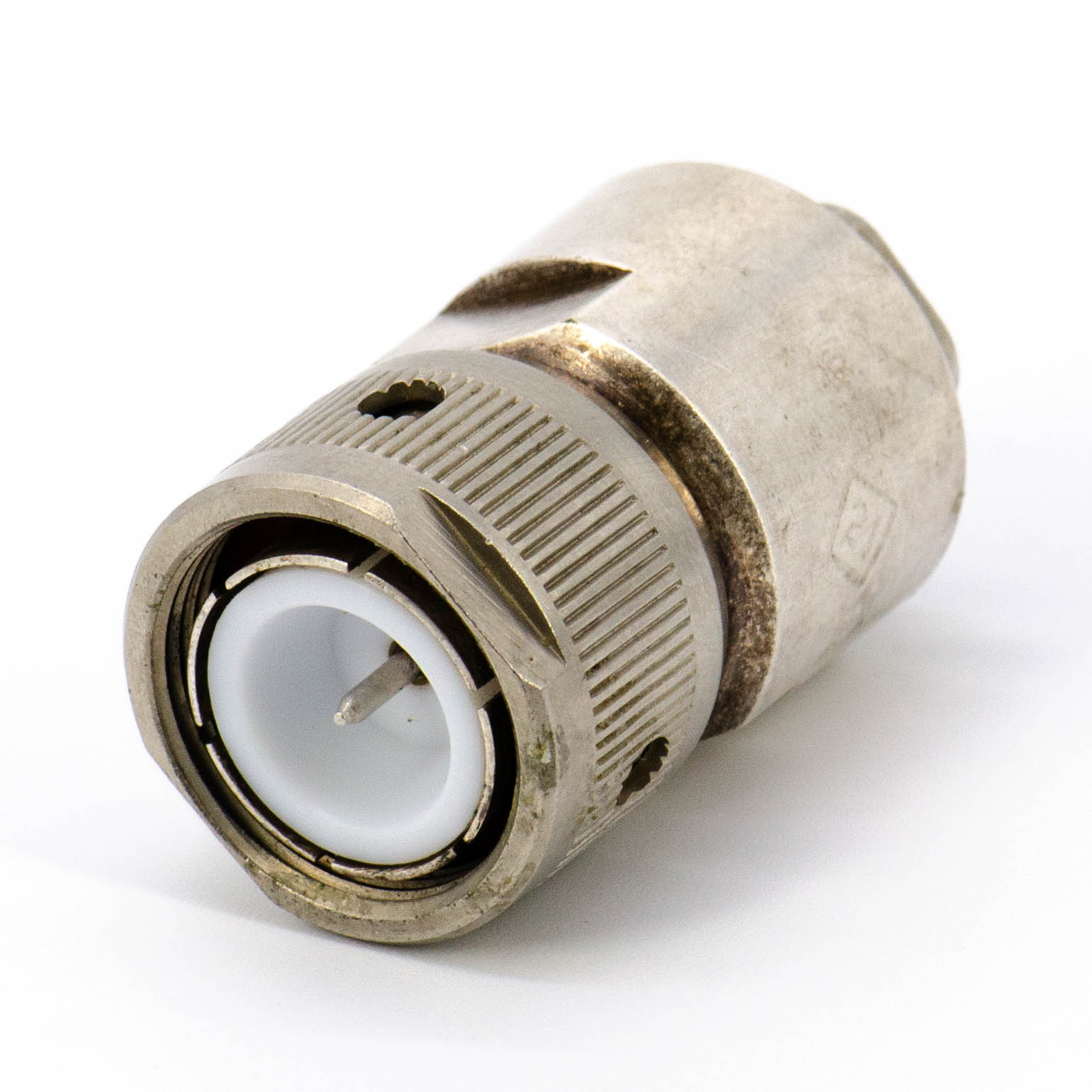

СР75-154ПВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6161
СР75-154ПВ Вилка кабельная прямая, резьбовая
  • 790 ₽ 1 шт.

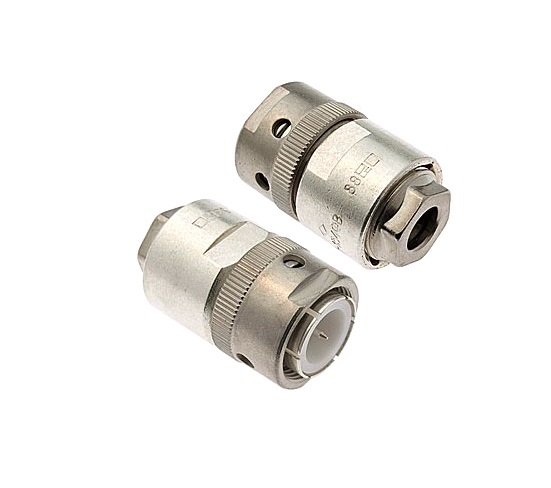

Вилка кабельная СР-75-154ФВ Октябрь, фото
