СР50-81Ф Вилка кабельная угловая, байонетная (арт. KP-50)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): KP-50
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1976
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.008 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 407502
На складе 298 шт
  • Цена от
    Включая НДС
     105 ₽
  • 1 шт. 125 ₽
  • от 5 шт. 115 ₽
  • от 50 шт. 105 ₽
Количество
Быстрый заказ

СР50-81Ф Вилка кабельная угловая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 81 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); УХЛ 2.1 – климатическое исполнение. Ответная часть вилки: розетка приборная СР50-12ФВ; розетка приборно-кабельная СР50-1ФВ, СР50-3ФВ, СР50-73ФВ, СР50-7ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО Октябрь, Каменск-Уральский
Страна изготовления СССР
Нормы и требования ВР0.364.008 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 29,1
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация СР50-81Ф Вилка кабельная угловая, баонетная
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-12ФВ, СР50-1ФВ, СР50-3ФВ, СР50-73ФВ, СР50-7ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

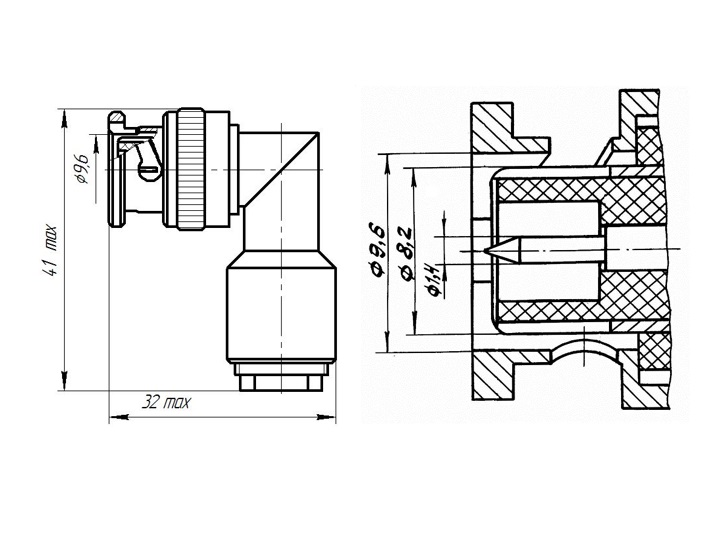

Габаритные размеры L*W*H 41х32 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 9,6 mm
Диаметр установочного отверстия -
Марки присоединяемых кабелей РК50-2-21, РК50-2-22
Диаметр присоединяемых кабелей 2,0 mm;
Статус изделия В настоящее время разъёмы СР50, СР75 выпускает ПО "Октябрь"
Состояние товара с хранения
Дополнительные характеристики -
Фактическая маркировка СР50-81Ф

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-81Ф Вилка кабельная угловая, байонетная   (datasheet)

Функциональные аналоги

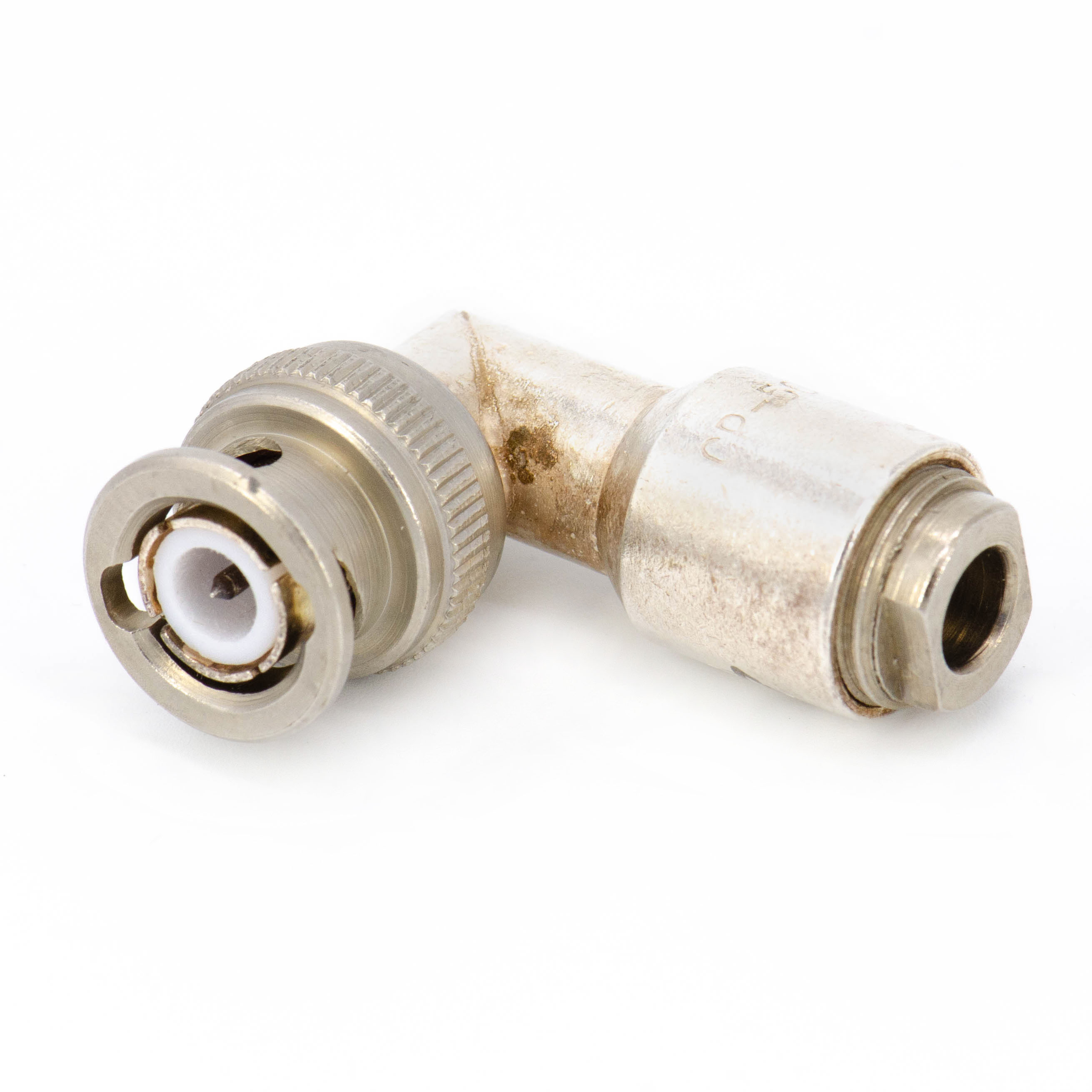

СР50-81ПВ Вилка кабельная угловая, байонетная, фото
Артикул (ID): TP-9646
СР50-81ПВ Вилка кабельная угловая, байонетная
  • 125 ₽ 1 шт.

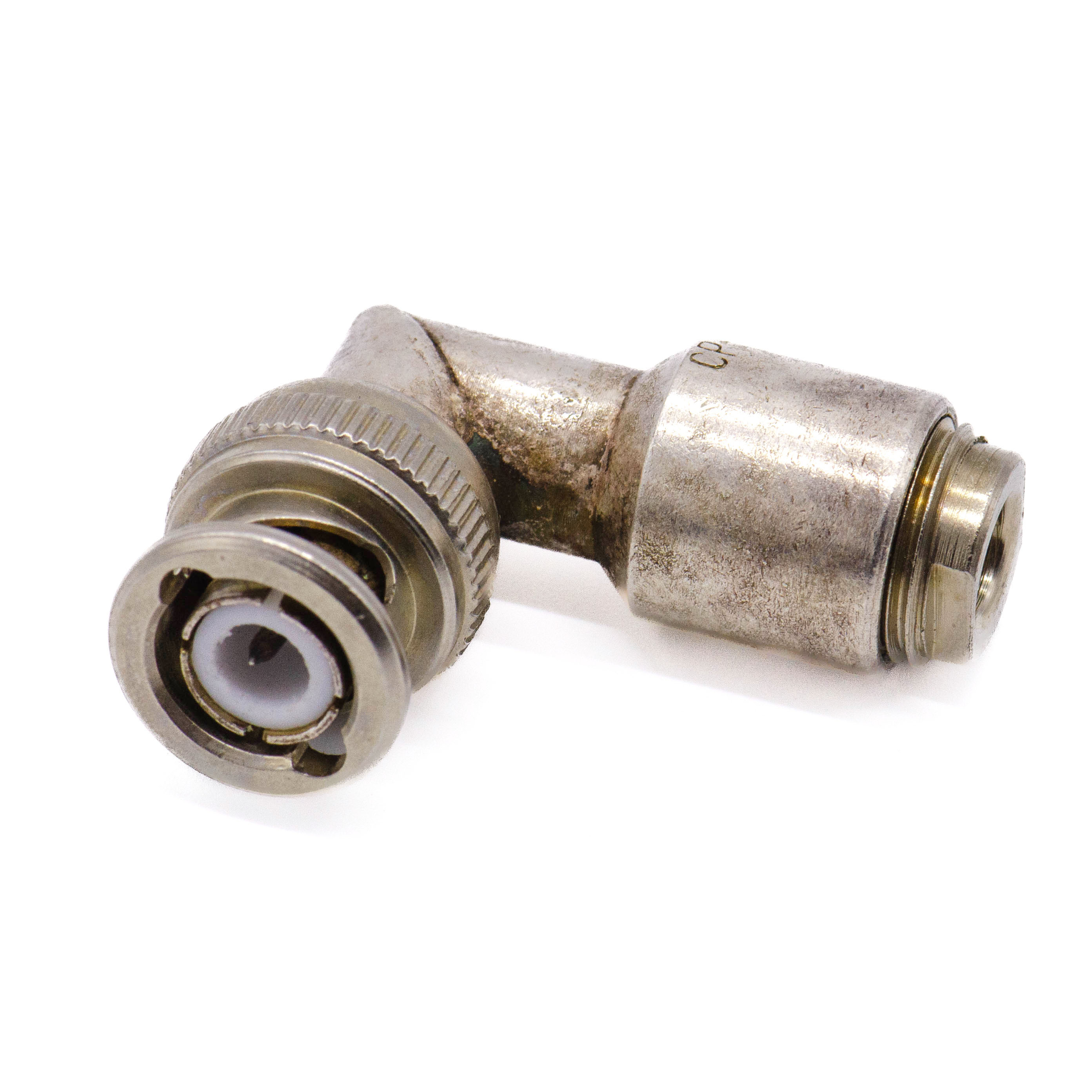

СР50-81ПВ Вилка кабельная угловая, байонетная., фото
Артикул (ID): TN-2330
СР50-81ПВ Вилка кабельная угловая, байонетная.
  • 125 ₽ 1 шт.

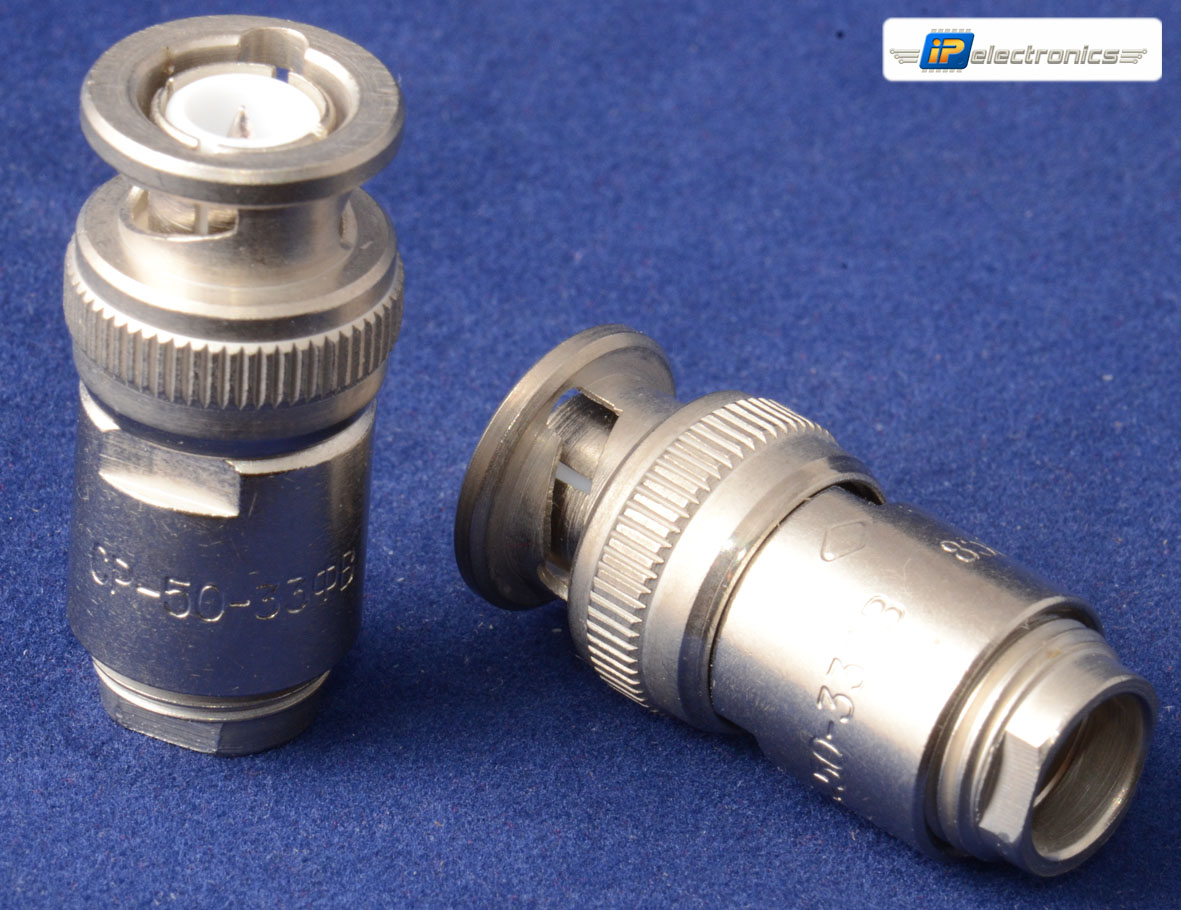

СР50-33ФВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): OF-396
СР50-33ФВ Вилка кабельная прямая, байонетная

Возможные аналоги

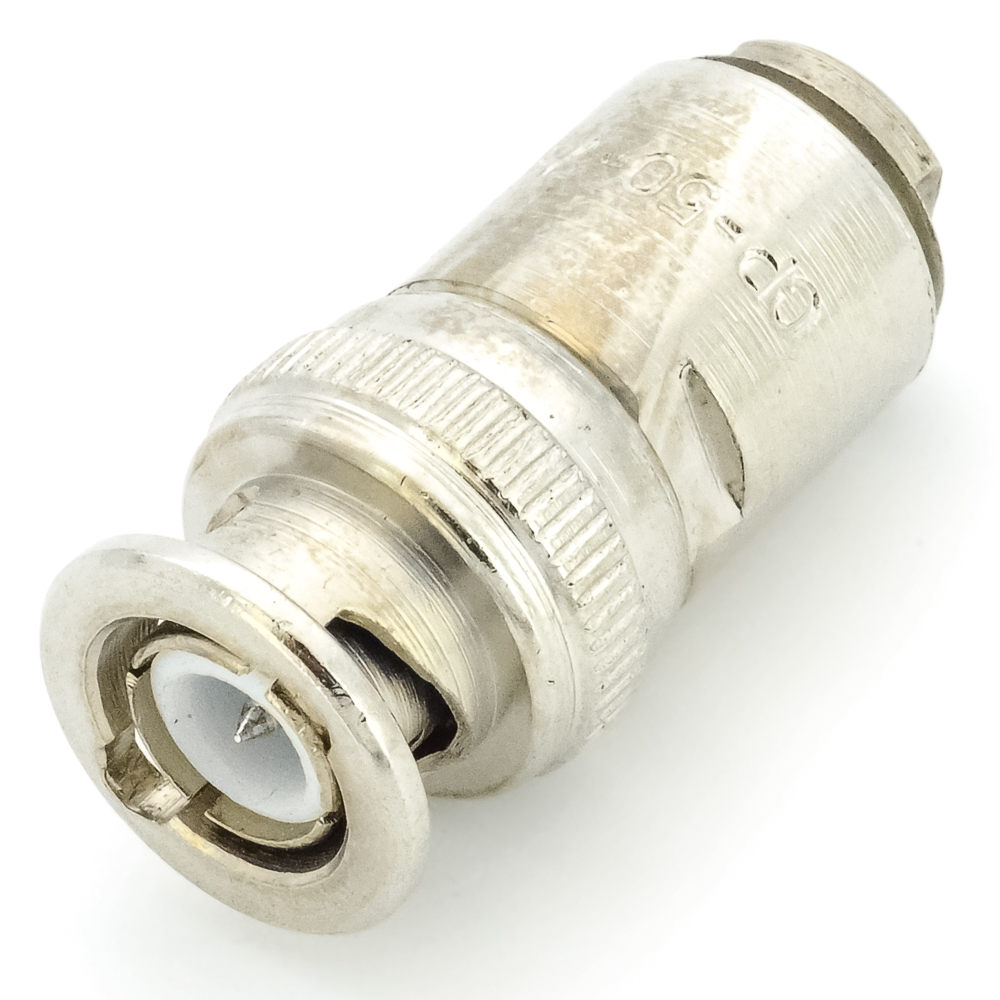

СР50-74ФВ Вилка кабельная прямая, байонетная 2020г, фото
Артикул (ID): KP-6848
СР50-74ФВ Вилка кабельная прямая, байонетная 2020г
  • 1500 ₽ 1 шт.

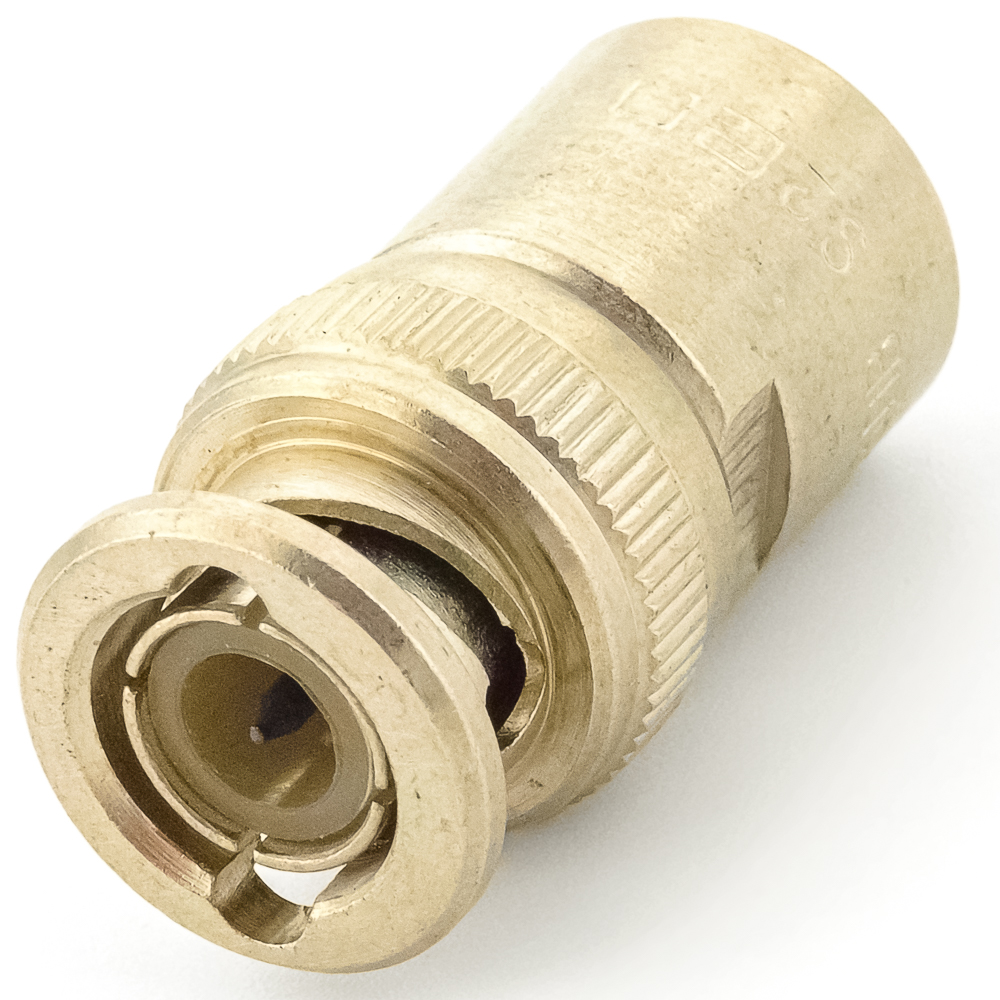

СР50-33ПВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): OP-1637
СР50-33ПВ Вилка кабельная прямая, байонетная
  • 191.16 ₽ 1 шт.

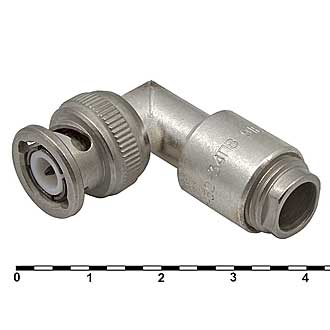

СР50-34ПВ Вилка кабельная угловая, байонетная, фото
Артикул (ID): ZA-136
СР50-34ПВ Вилка кабельная угловая, байонетная
  • 311.22 ₽ 1 шт.

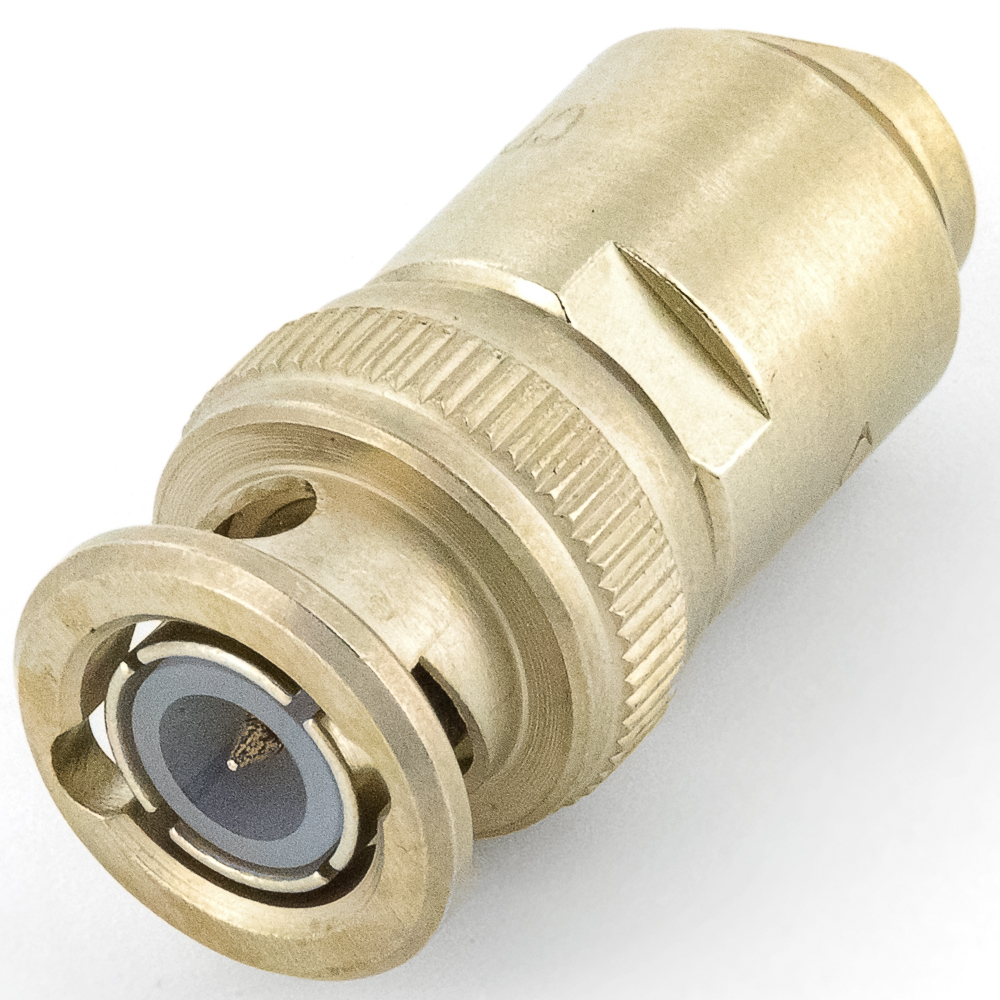

СР50-74ПВ Вилка кабельная прямая, байонетная 2005г, фото
Артикул (ID): OP-1311
СР50-74ПВ Вилка кабельная прямая, байонетная 2005г

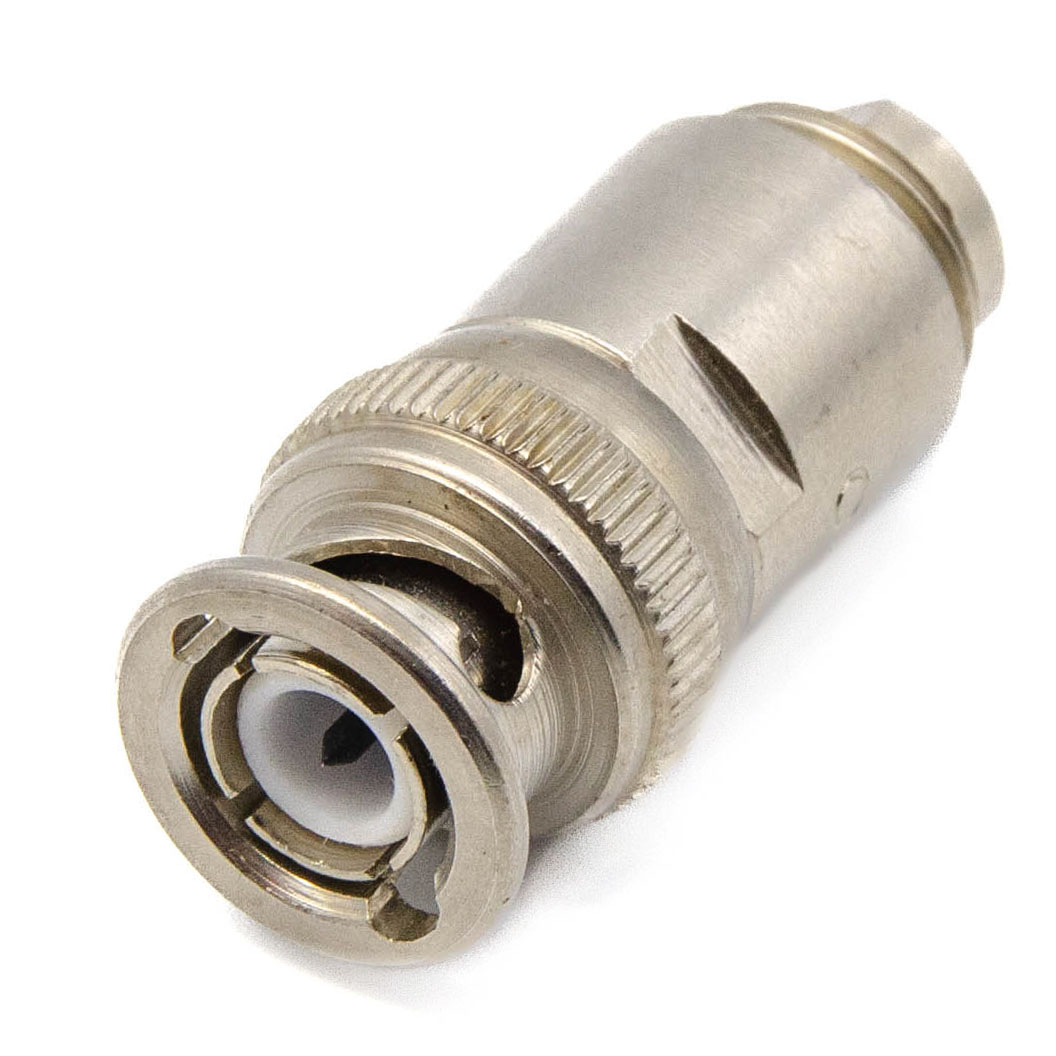

СР50-74ФВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): SN-6100
СР50-74ФВ Вилка кабельная прямая, байонетная

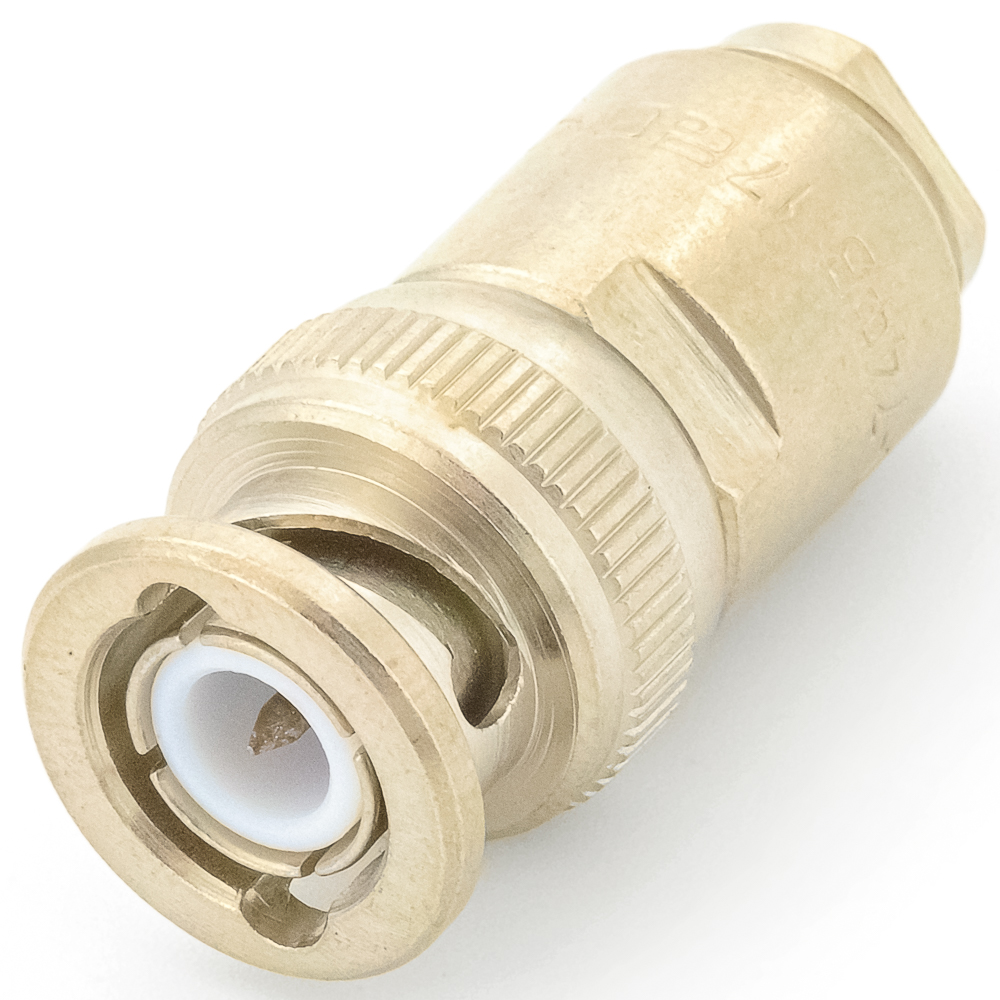

СР50-74ФВ Вилка кабельная прямая, байонетная 2017г, фото
Артикул (ID): SN-6101
СР50-74ФВ Вилка кабельная прямая, байонетная 2017г

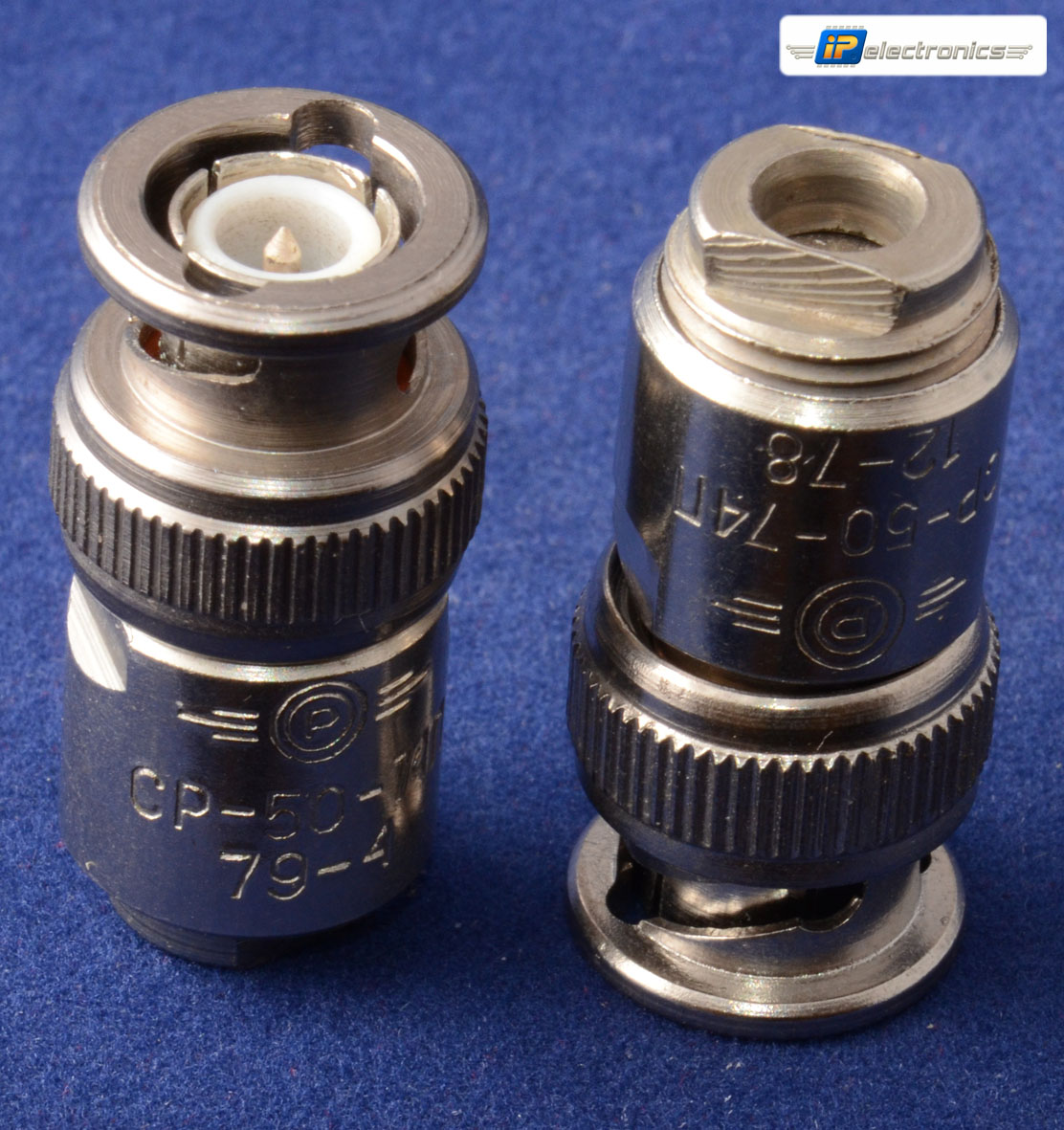

СР50-74П Вилка кабельная прямая, байонетная, "1", фото
