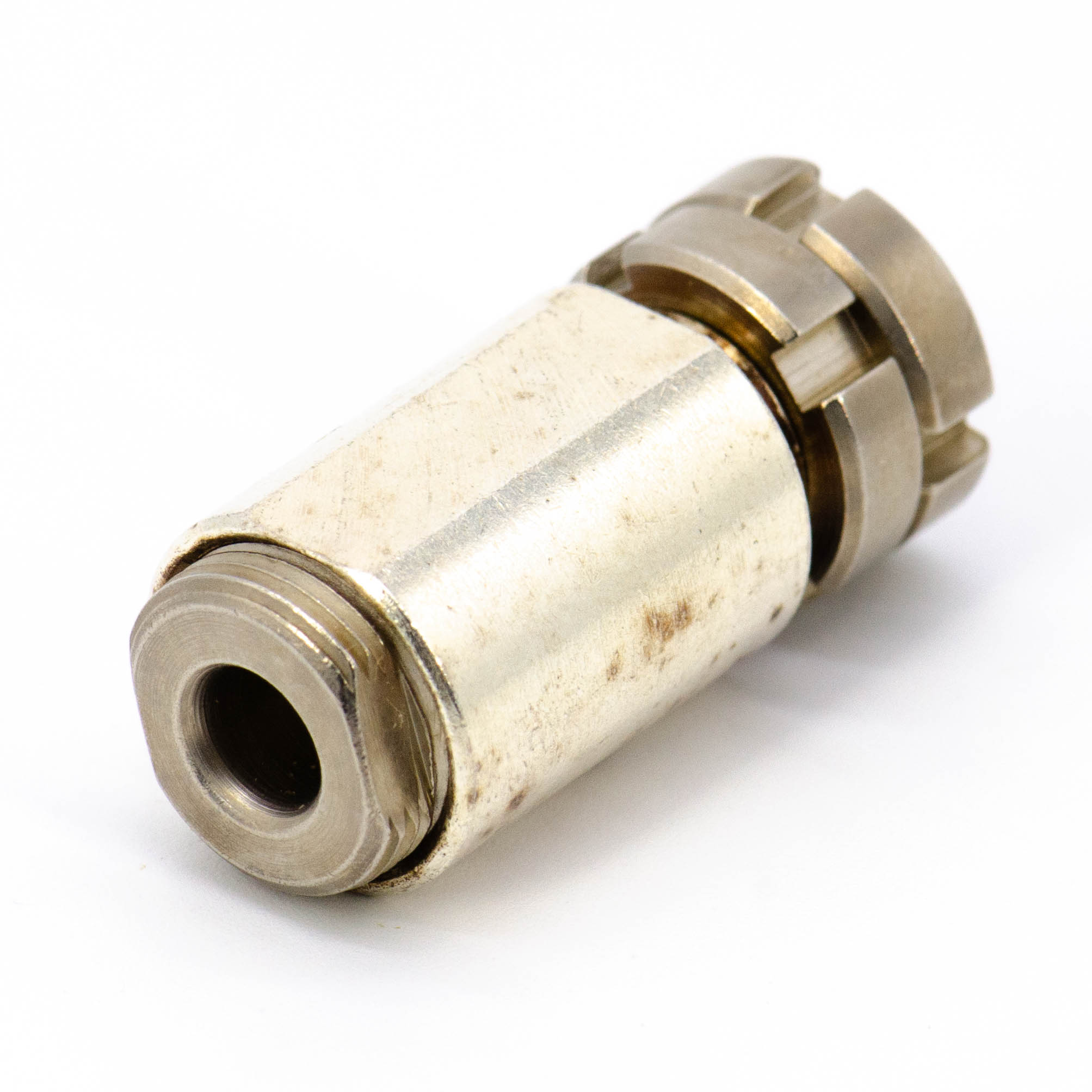

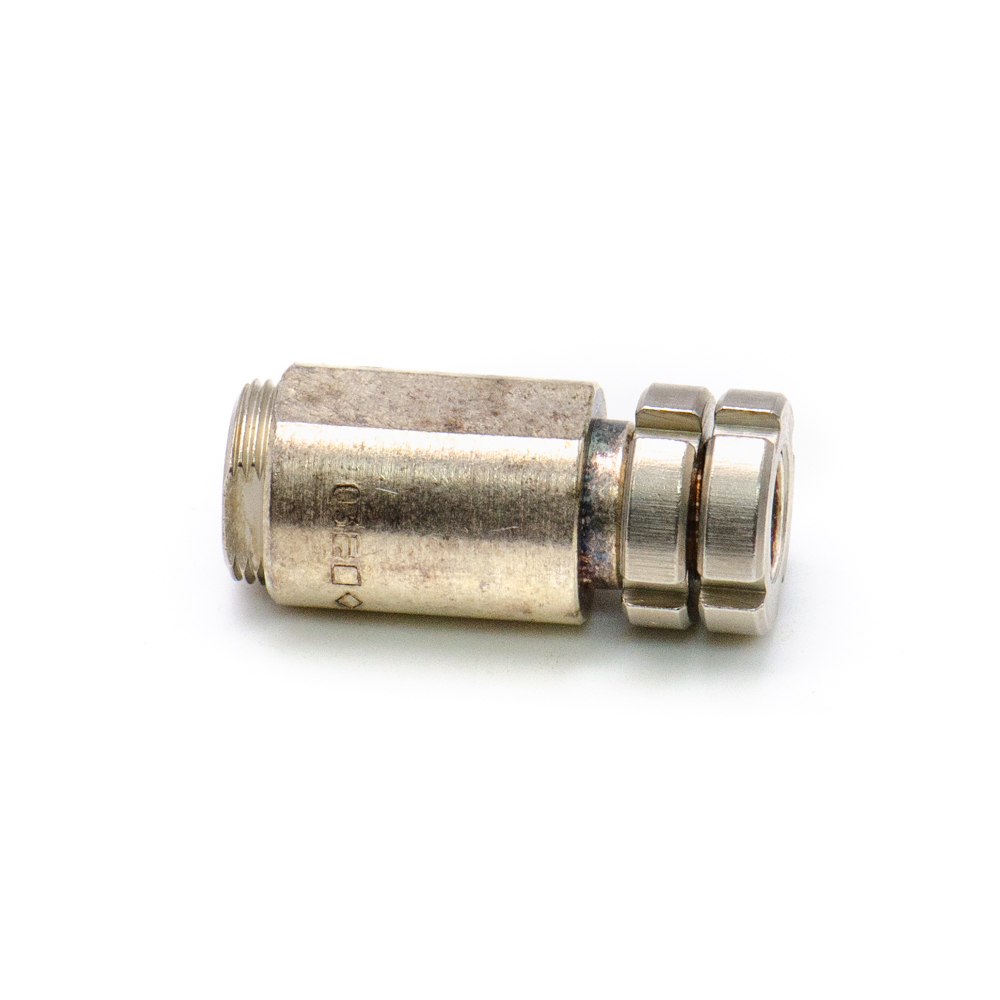

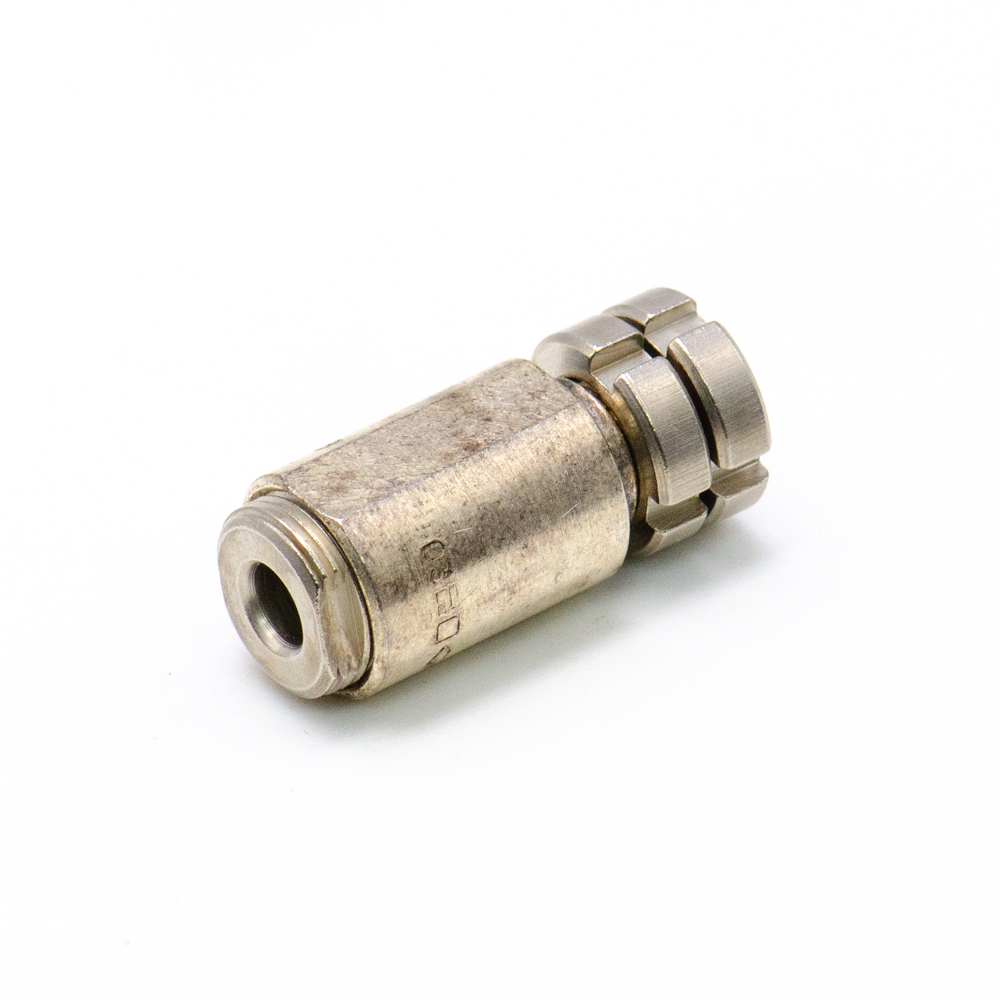

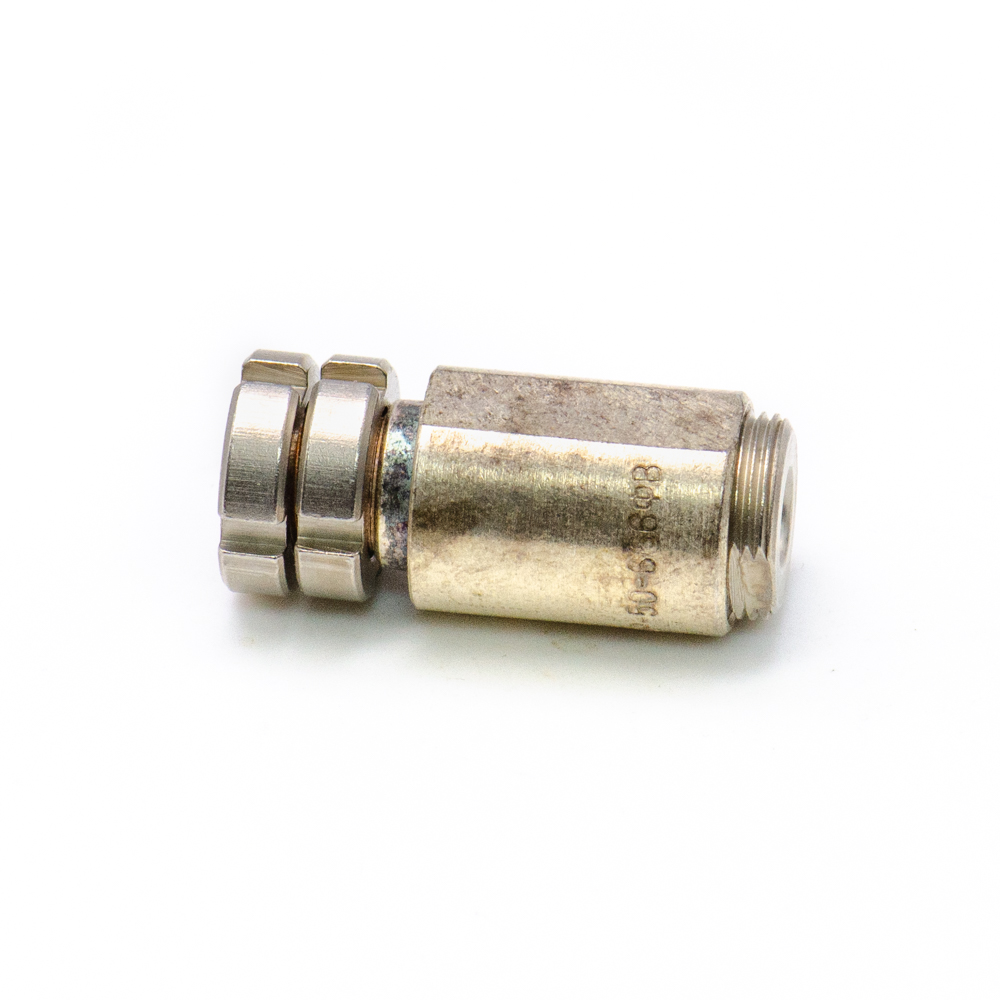

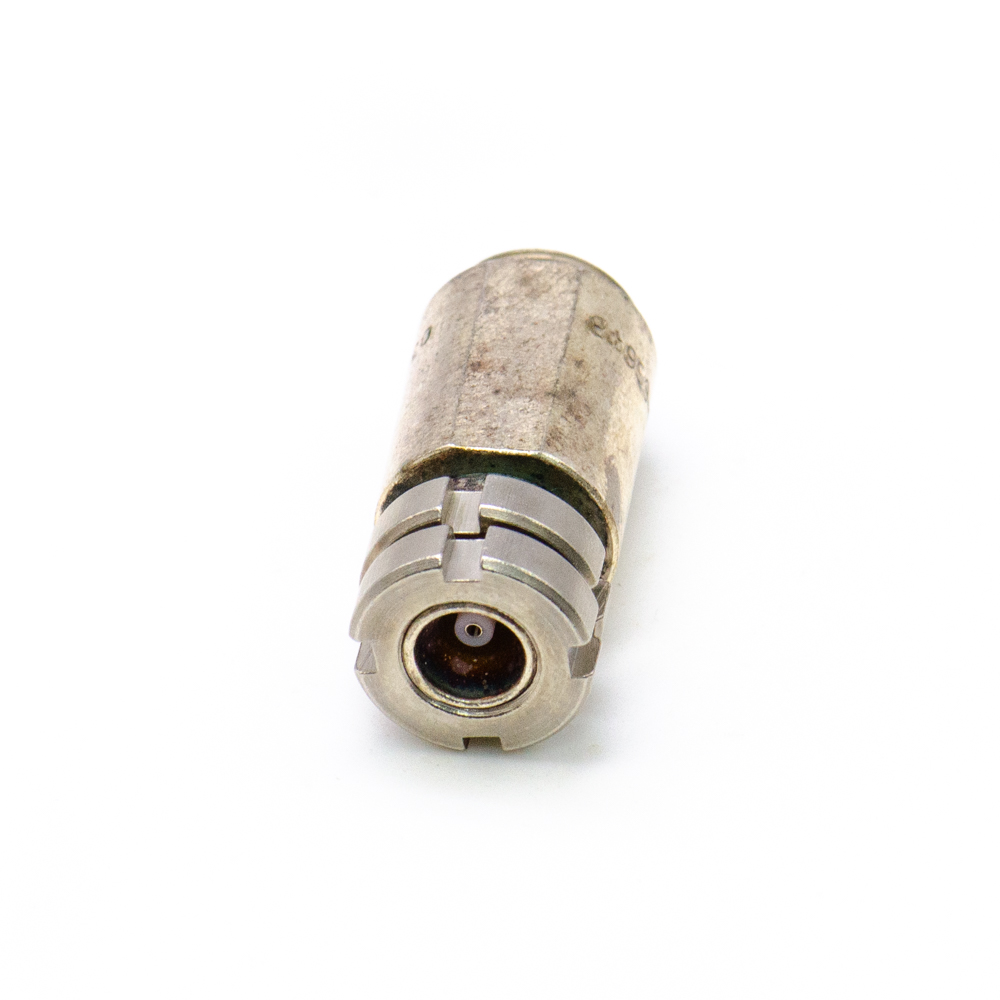

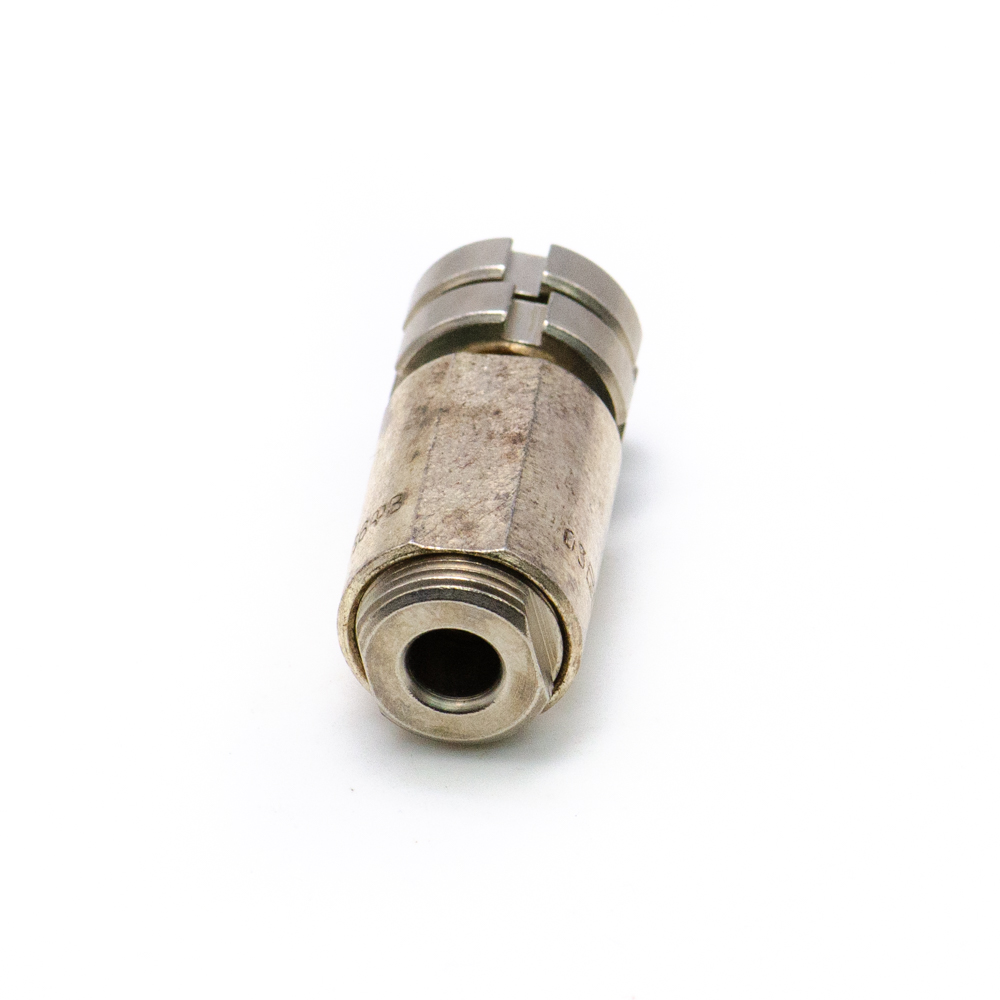

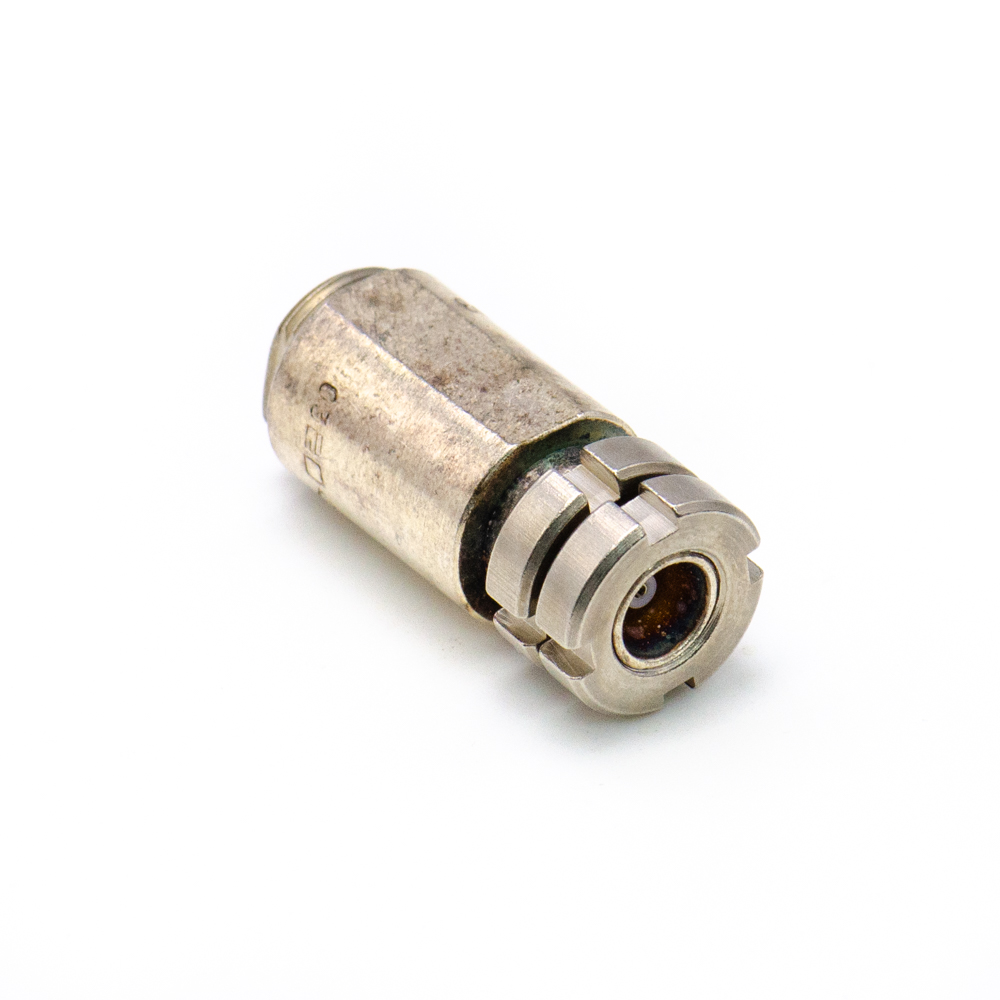

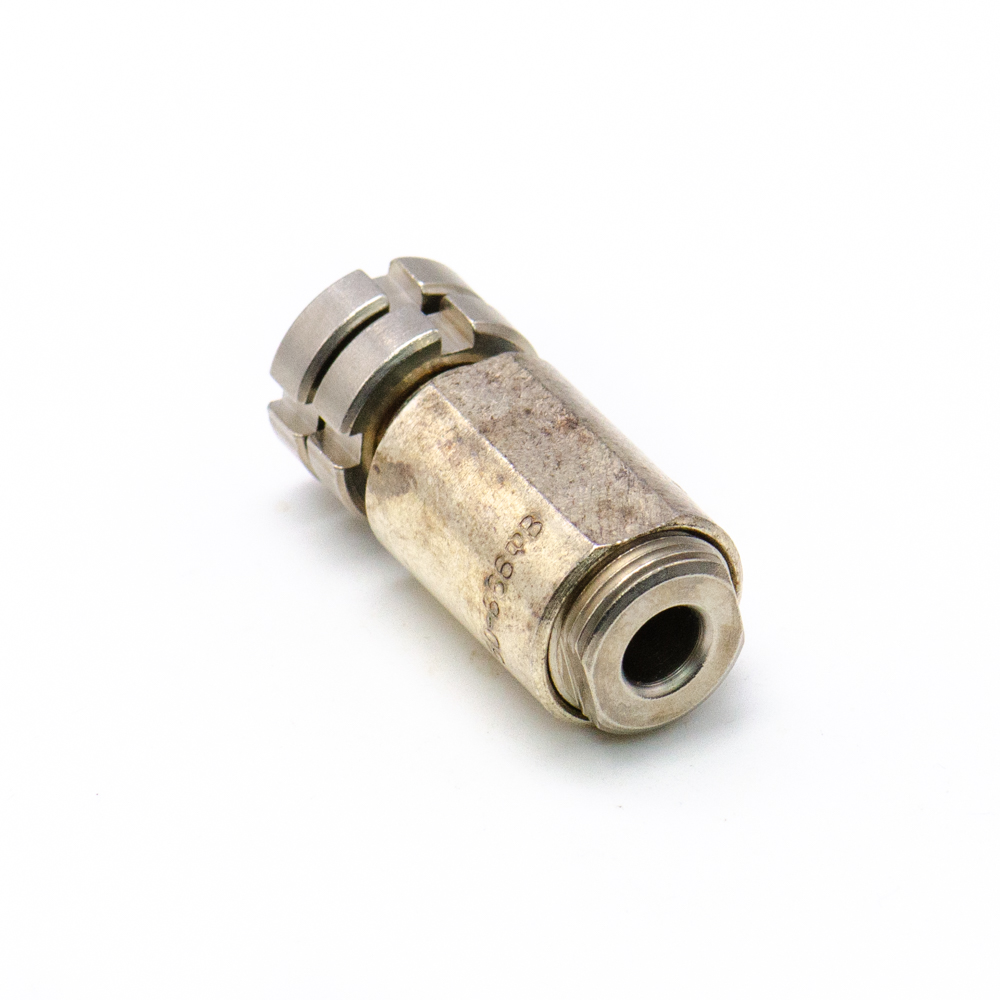

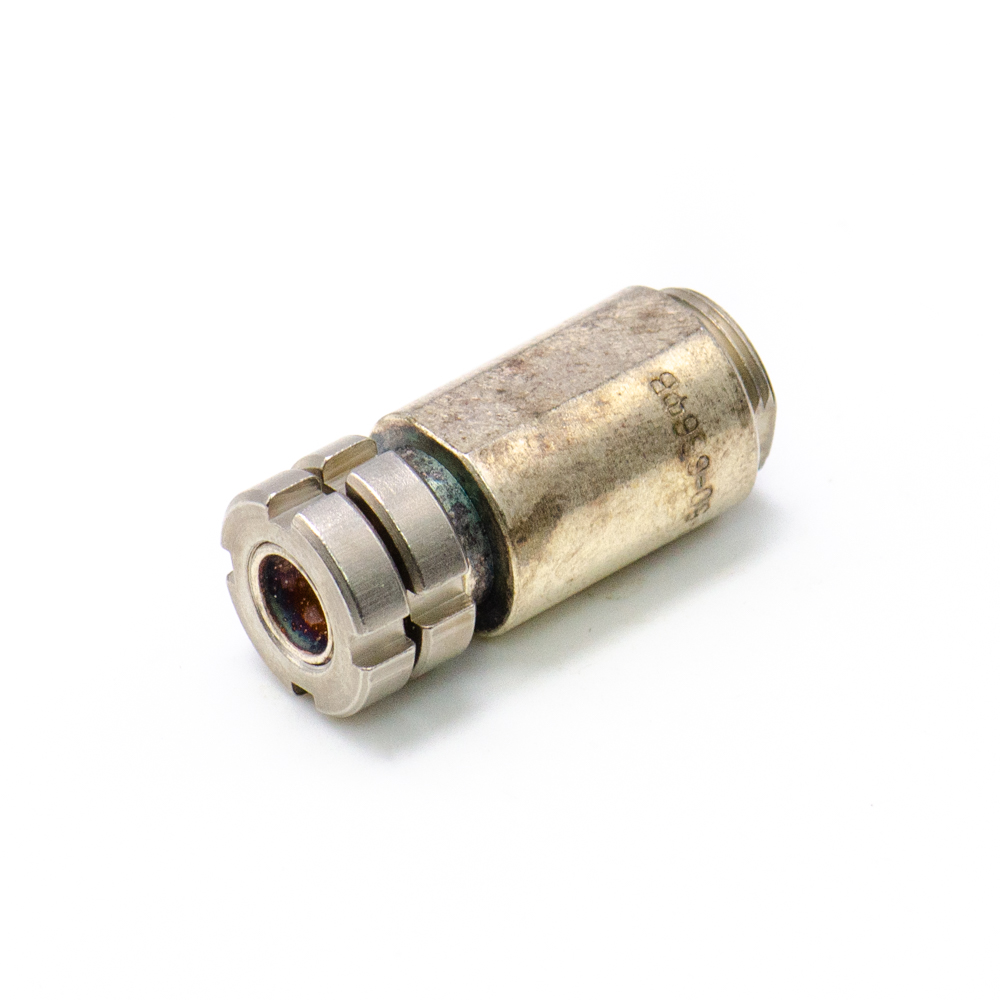

СР50-666ФВ Розетка кабельная прямая, врубная (арт. SN-6214)

АООТ Исеть; ВР0.364.042 ТУ; фторопласт; гайка

СР50-666ФВ Розетка кабельная прямая – соединитель с врубным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 666 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-667ФВ, СР50-668ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АООТ Исеть
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.042 ТУ, ГОСТ 20265-83
Дата изготовленияi не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26,74
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация SR50-666FV Straight cable socket, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-667ФВ, СР50-668ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,8 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

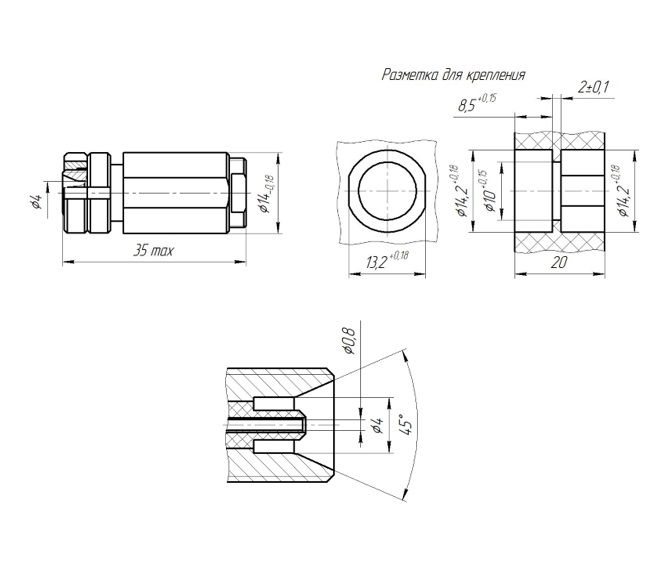

Габаритные размеры L*W*H 14х35 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения врубной
Размер монтажного отверстия 4 mm
Марки присоединяемых кабелей РК50-2-22
Диаметр присоединяемых кабелей 2,0 mm;
Состояние товара с хранения
Фактическая маркировка РОССИЯ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
