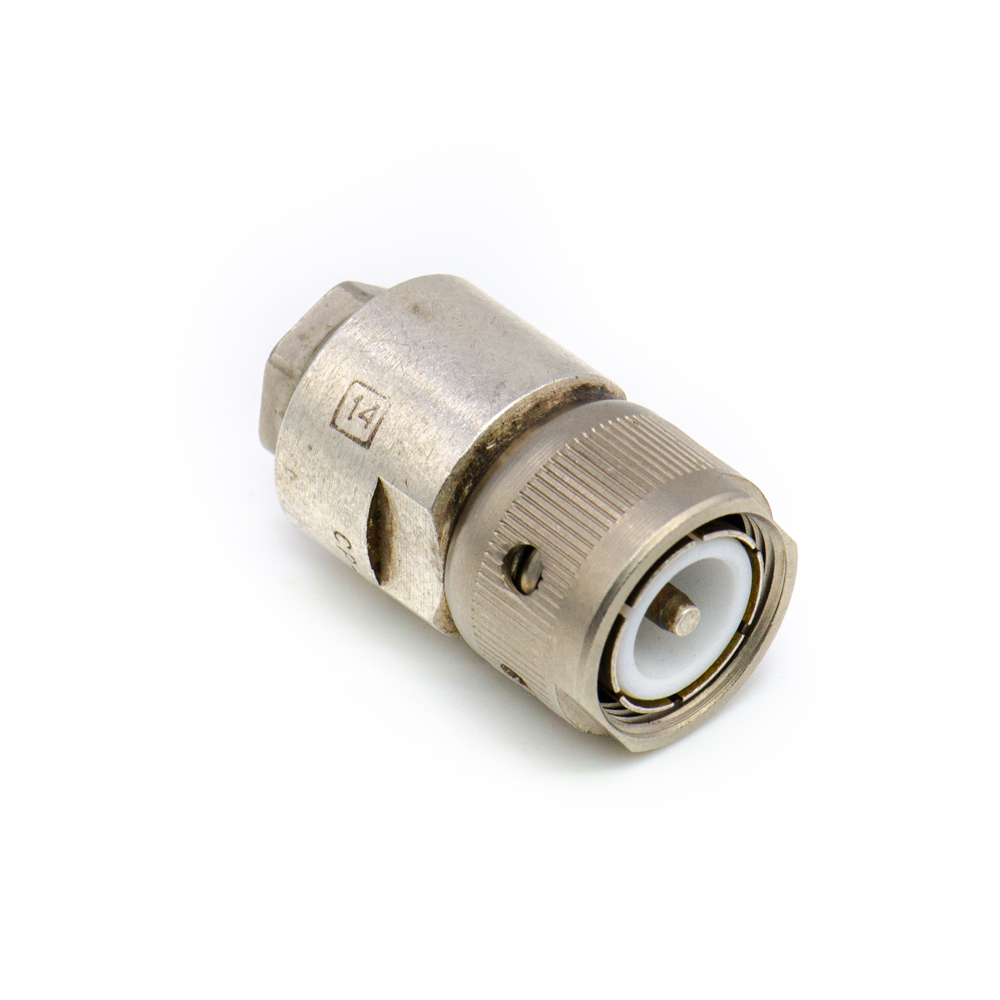

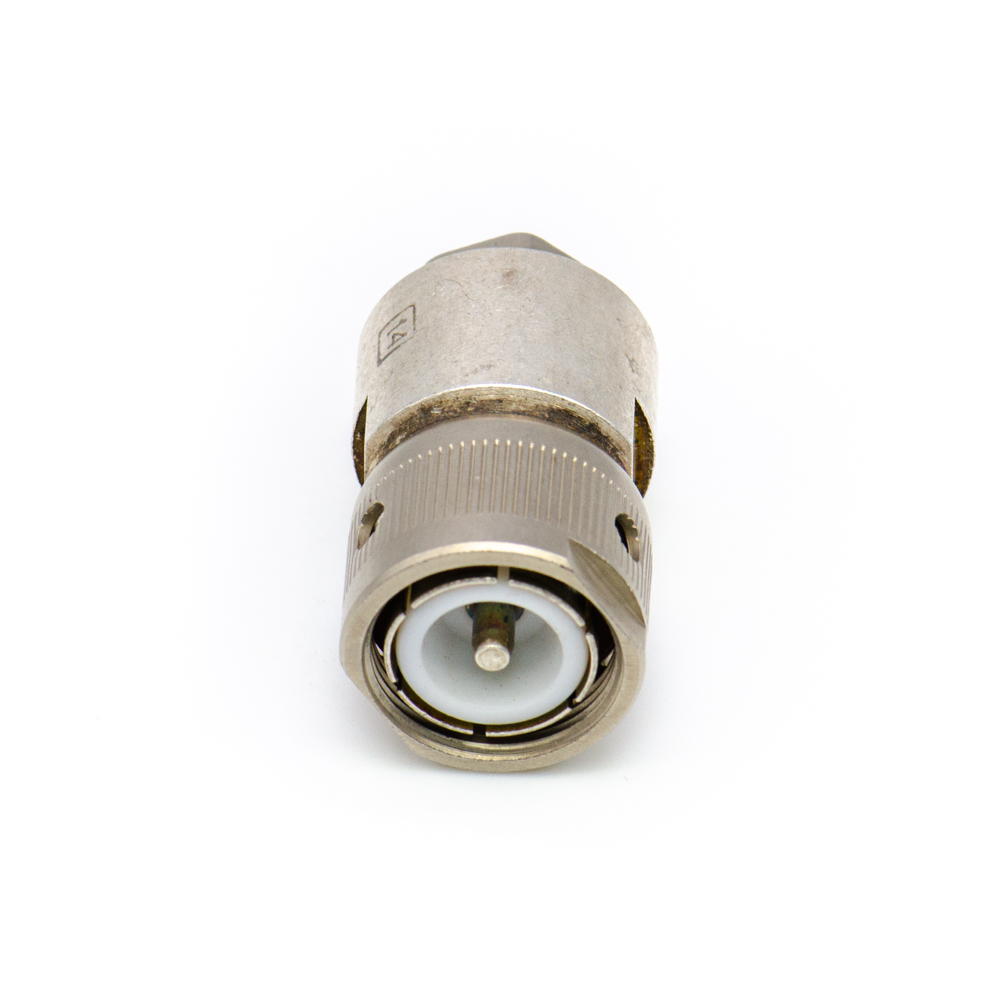

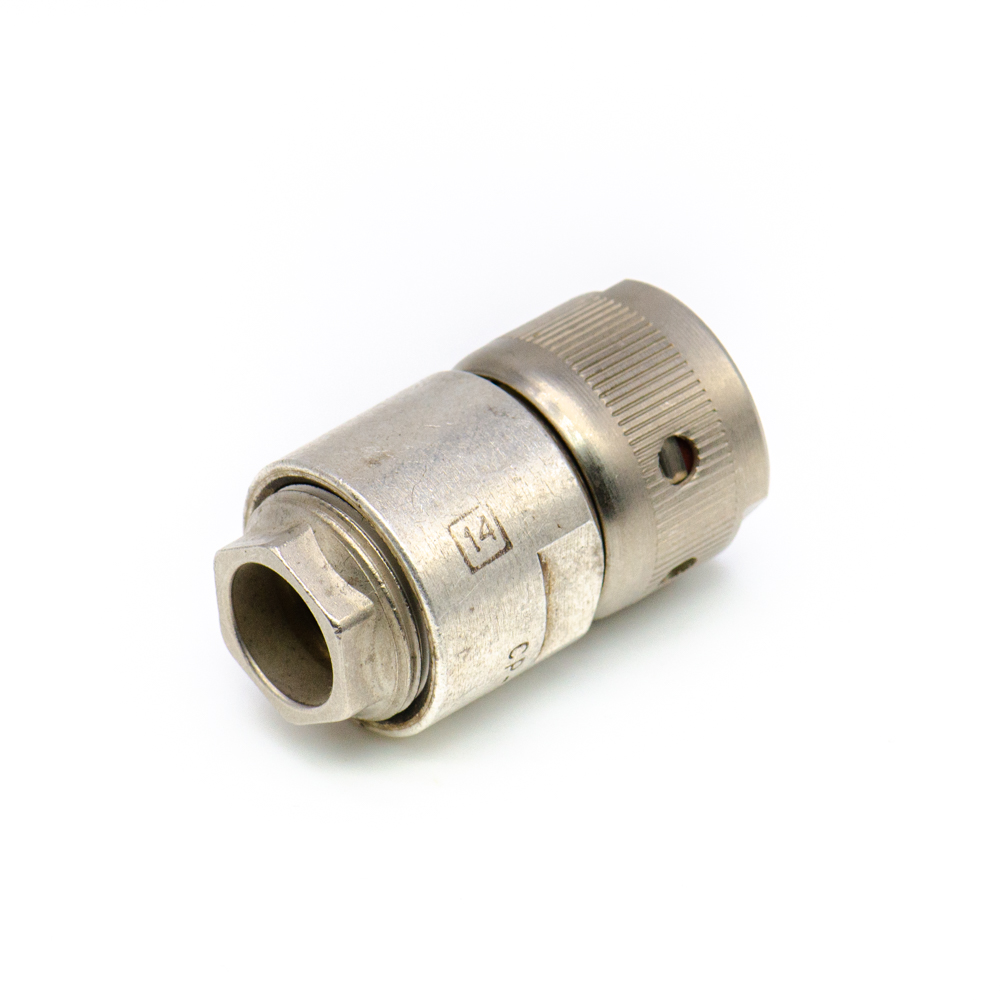

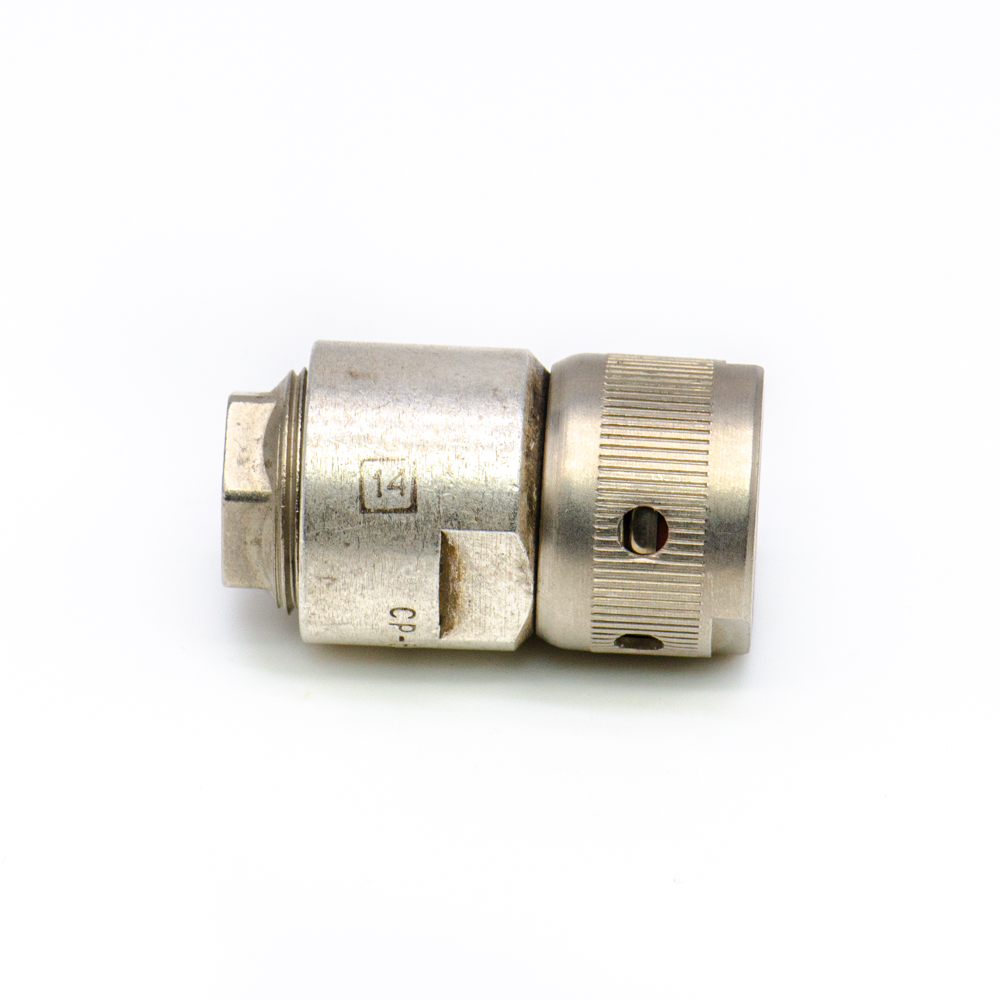

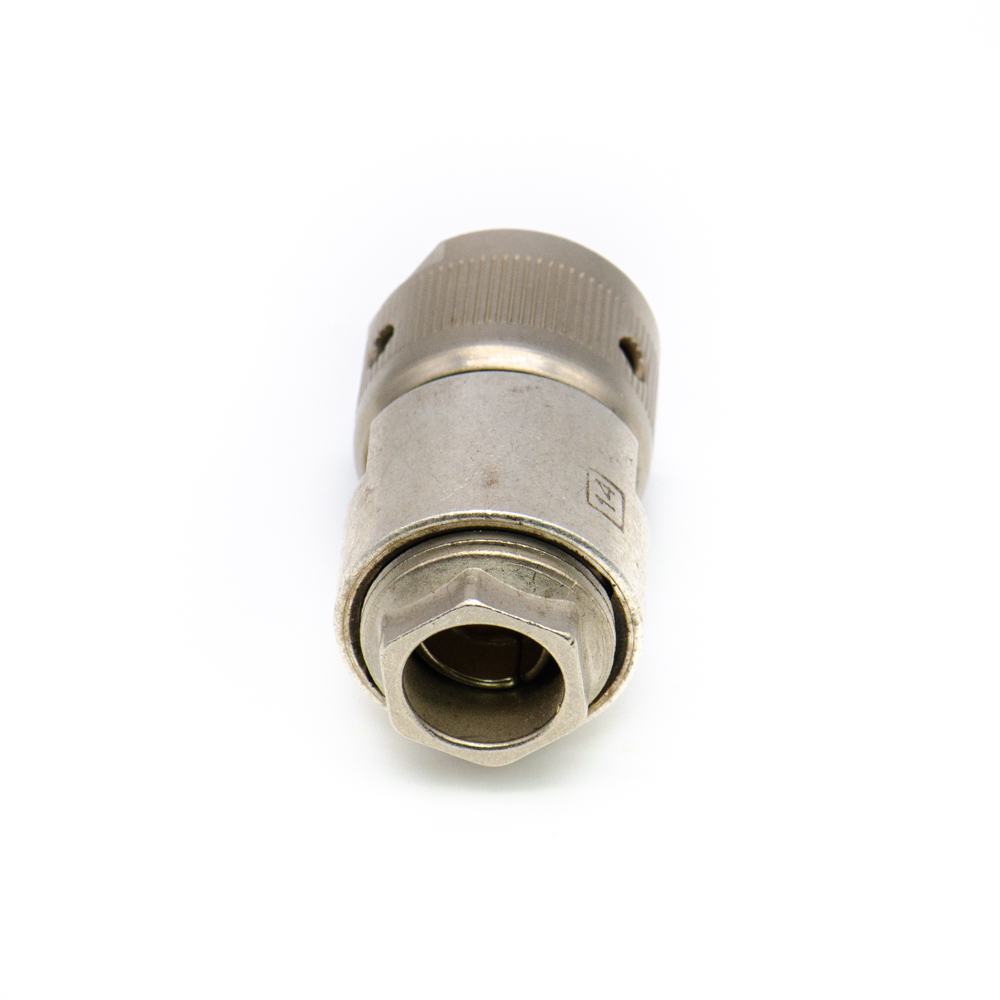

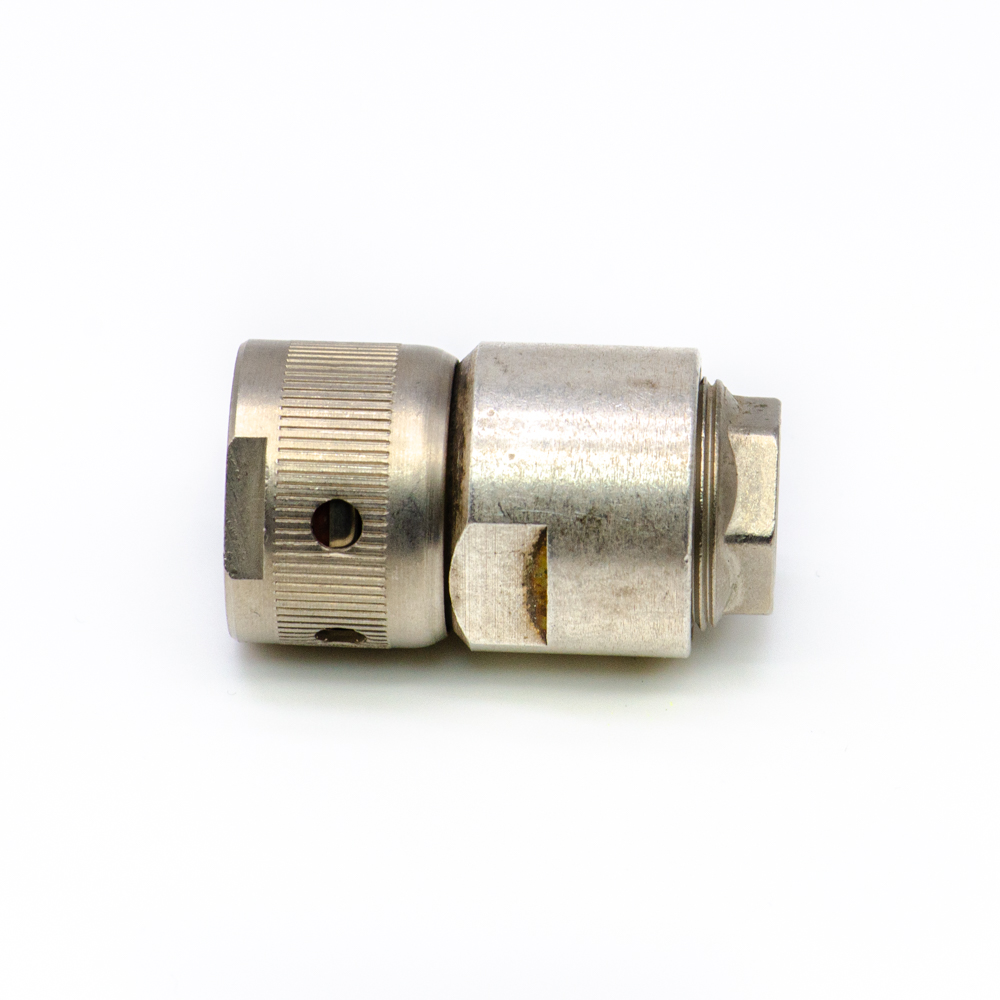

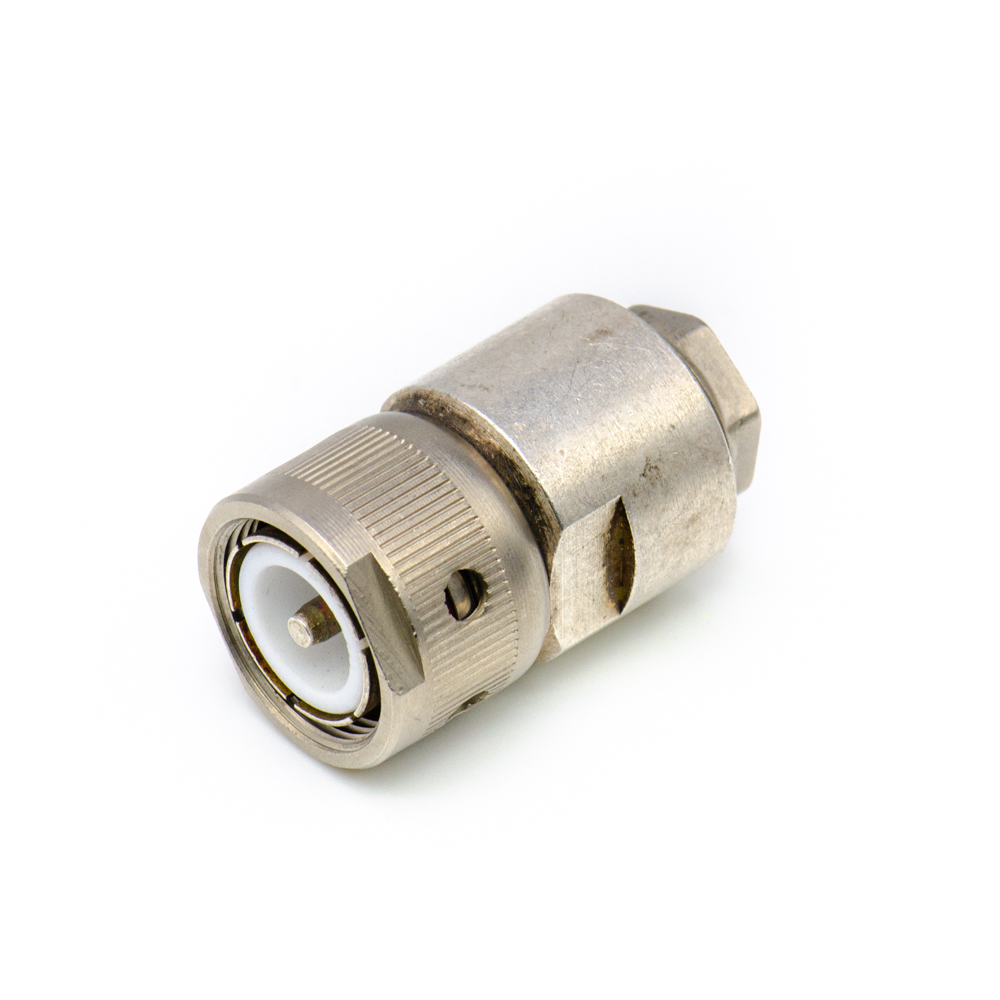

СР50-164ПВ Вилка кабельная прямая, резьбовая (арт. SK-6180)

Артикул (ID): SK-6180
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.007 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 232553
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР50-164ПВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 164 – порядковый номер разработки; П – изоляционный материал (полиэтилен); В – всеклиматическое исполнение. Ответная часть вилка: розетка приборно-кабельная СР50-131ПВ, СР50-163ПВ, СР50-170ПВ, СР50-300ПВ, СР50-832ПВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АООТ Исеть
Страна изготовления СССР
Нормы и требования ВР0.364.007 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 62
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-164PV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-131ПВ, СР50-163ПВ, СР50-170ПВ, СР50-300ПВ, СР50-832ПВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 3 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка
Габаритные размеры L*W*H 22х44 mm
Материал изолятора полиэтилен
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М18х1
Диаметр установочного отверстия -
Марки присоединяемых кабелей РК50-7-22, РК50-7-21
Диаметр присоединяемых кабелей 7 mm;
Статус изделия В настоящее время разъёмы СР50, СР75 выпускает ПО "Октябрь"
Состояние товара с хранения
Дополнительные характеристики -
Фактическая маркировка СР50-164ПВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +85 °С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-164ПВ Вилка кабельная прямая, резьбовая   (datasheet)
