Скидка на Коммутационные изделия
-20%

СР50-12ФВ Розетка приборная угловая, байонетная (арт. ZA-96)

No name Russia; ВР0.364.008 ТУ; фторопласт; фланец
РОССИЯ
Артикул (ID): ZA-96
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.008 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 226610
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР50-12ФВ Розетка приборная угловая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 12 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-33ФВ, СР50-34ФВ, СР50-5ФВ, СР50-74ФВ, СР50-81ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-12ФВ Розетка приборная угловая, байонетная
Код ТНВЭД 8536508008
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.008 ТУ, ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 12
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-12FV Angular instrument socket, bayonet
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-33ФВ, СР50-34ФВ, СР50-5ФВ, СР50-74ФВ, СР50-81ФВ
Типономинал / Типоконструкция приборная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец

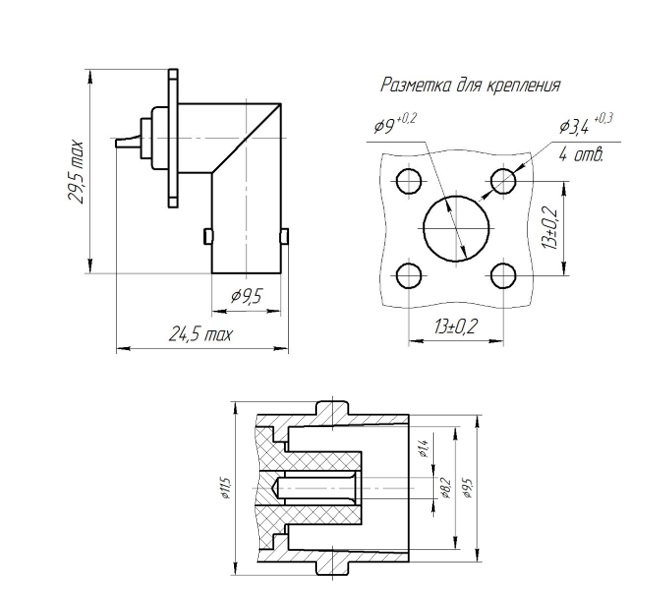

Габаритные размеры L*W*H 29,5х24,5х19 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический пайка
Метод сочленения байонетный
Размер монтажного отверстия 9,5 mm
Диаметр установочного отверстия 3,4 mm
Марки присоединяемых кабелей РК50-2-21, РК50-2-22, РК75-4-21, РК75-4-22
Диаметр присоединяемых кабелей 2 mm; 4 mm
Фактическая маркировка СР50-12ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-12ФВ Розетка приборная угловая, байонетная   (datasheet)
