TNC-BJ1 Миниатюрный ВЧ коннектор, розетка(арт. ZA-397)

КИТАЙ
Артикул (ID): ZA-397
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 226905
На складе 499 шт
  • Цена от
    78.84 ₽
    63.07 ₽
  • Скидка -20%
  • 1 шт 72.62 ₽
    90.78 ₽
  • от 10 шт 66.90 ₽
    83.62 ₽
  • от 100 шт 63.07 ₽
    78.84 ₽
Количество
Быстрый заказ

TNC-BJ1 Миниатюрный ВЧ коннектор, розетка - это блочный разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); J – розетка (гнездо). TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-BJ1 Миниатюрный ВЧ коннектор, розетка
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 8
Вид упаковки картонная коробка (20шт)
Состояние упаковки заводская
Транслитерация TNC-BJ1 Miniature RF connector, female
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Диаметр установочного отверстия 11 mm
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

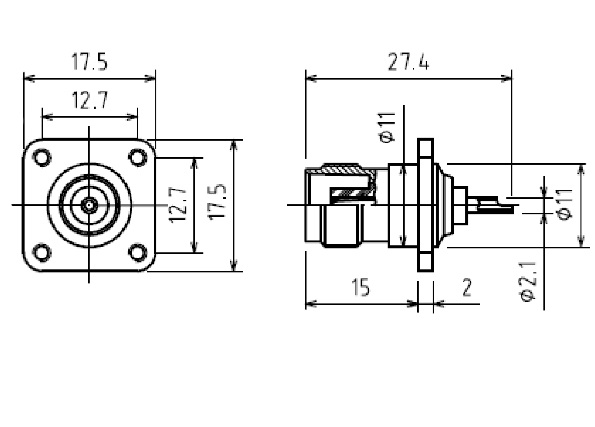

Габаритные размеры L*W*H 17,5х17,5х27,4 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +150°C
Ресурс 500 циклов
TNC-BJ1 Миниатюрный ВЧ коннектор, розетка   (datasheet)
