BNC-S58P Миниатюрный ВЧ коннектор (арт. ZA-274)

; ; ;
Артикул (ID): ZA-274
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 495561
На складе 4890 шт
  • Цена от
    Включая НДС
     52.29 ₽
  • 1 шт 52.29 ₽
Количество
Быстрый заказ

BNC-S58P Миниатюрный ВЧ коннектор - это разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); P – вилка (штырь). Данный тип разъемов используется с радиочастотным кабелем RG-58. BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-S58P Миниатюрный ВЧ коннектор
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 9,4
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема вилка
Ответная часть разъема BNC-J
Типономинал / Типоконструкция соединитель
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта медный сплав
Покрытие центрального контакта нет
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Метод сочленения байонетный

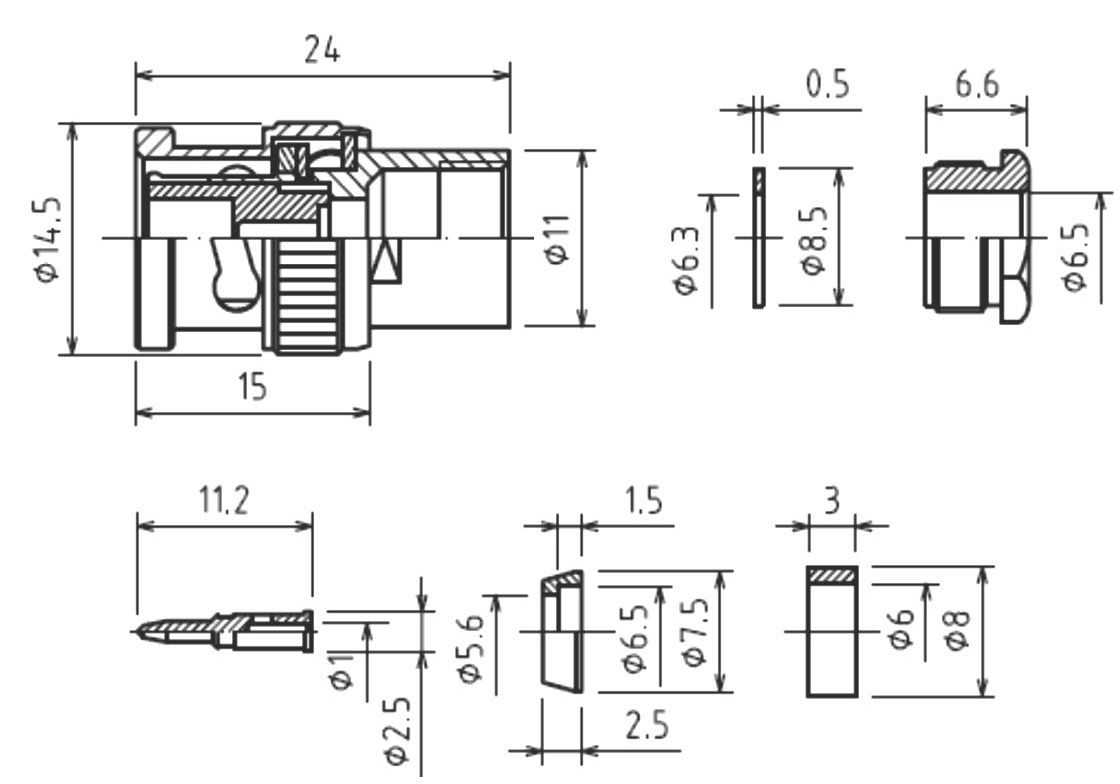

Габаритные размеры L*W*H 24х14,5х14,5 mm
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -40 до +85°C
Ресурс 500 циклов
BNC-S58P Миниатюрный ВЧ коннектор   (datasheet)
