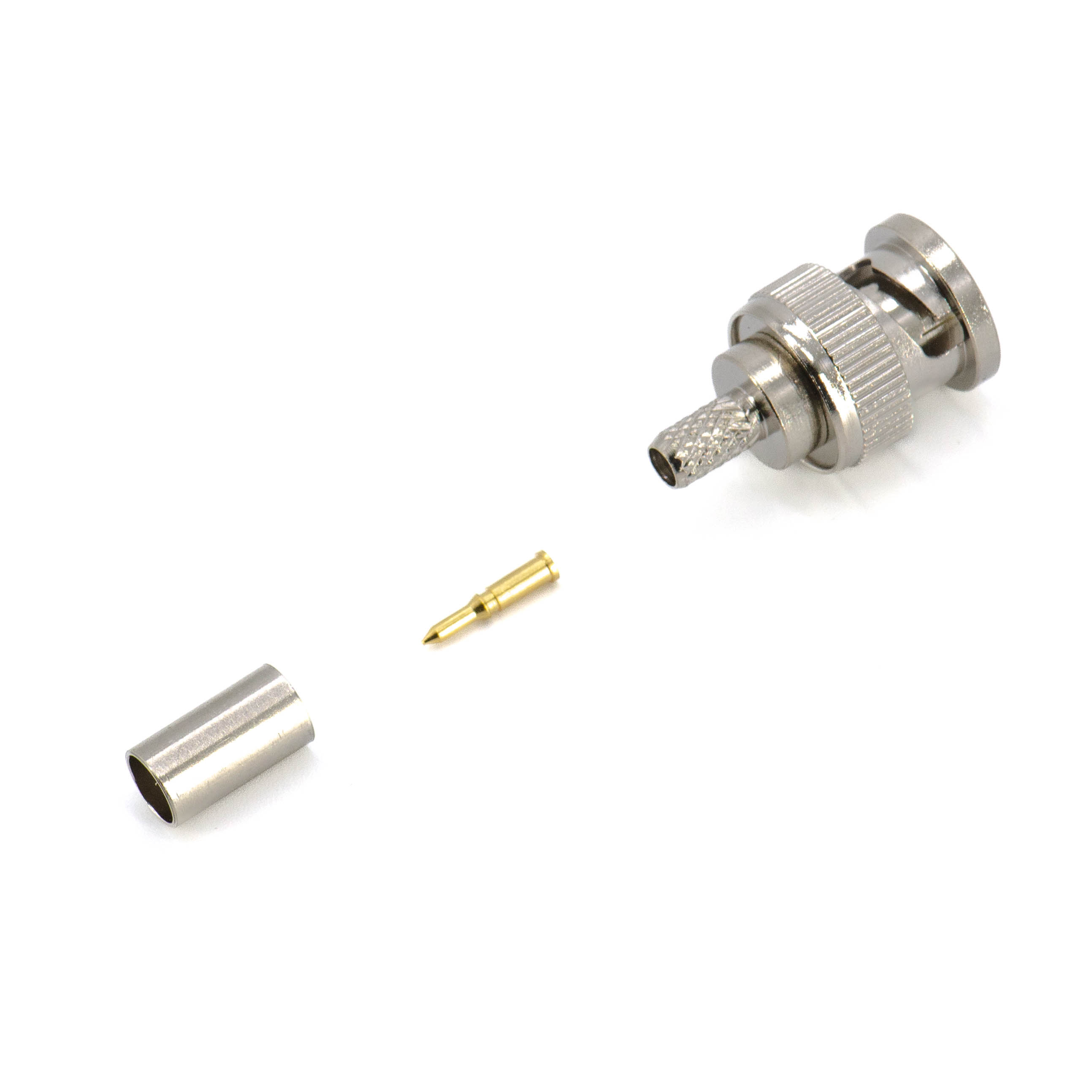

BNC-C58P Миниатюрный ВЧ коннектор, вилка.(арт. TN-7803)

КИТАЙ
Артикул (ID): TN-7803
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 243176
На складе 6 шт
  • Цена от 39 ₽
  • 1 шт 43 ₽
  • от 5 шт 39 ₽
Количество
Быстрый заказ

BNC-C58P Миниатюрный ВЧ коннектор - это прямой разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); P – вилка (штырь). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-C58P Миниатюрный ВЧ коннектор, вилка.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 6,4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация BNC-C58P Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

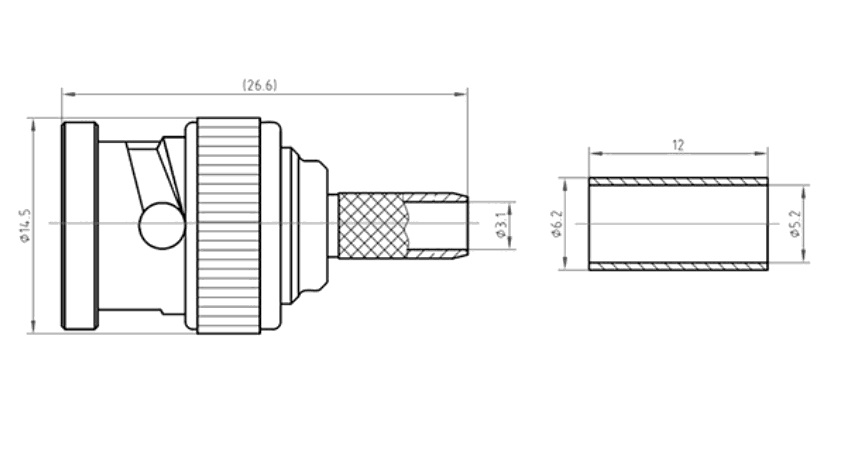

Габаритные размеры L*W*H 14,5х26,6 mm
Марки присоединяемых кабелей RG-58; RG-142; RG-303; RG-400; LMR-195; LMR-200 и др.
Диаметр присоединяемых кабелей 5,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-C58P Миниатюрный ВЧ коннектор, вилка.   (datasheet)
